Dell Latitude 5300-2880 [64/120] Установка платы кнопок сенсорной панели
![Dell Latitude 5300-2880 [64/120] Установка платы кнопок сенсорной панели](/views2/1734607/page64/bg40.png)

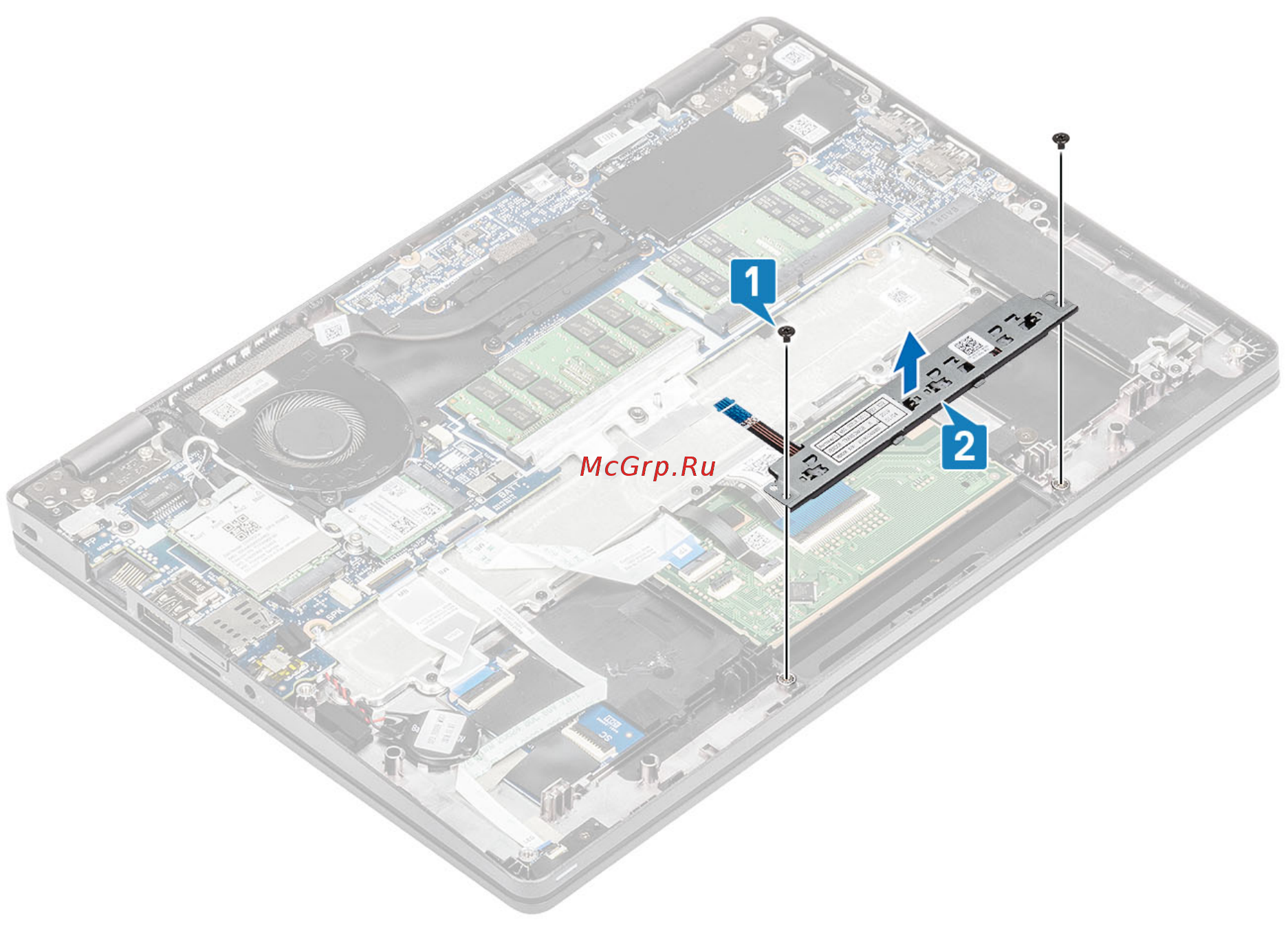

Установка платы кнопок сенсорной панели
Действия
1. Поместите кнопку сенсорной панели в слот на упоре для рук [1].
2. Заверните два винта (M2x3), чтобы прикрепить плату кнопки сенсорной панели к упору для рук [2].
64 Разборка и сборка
