Установка клавиатуры
Действия

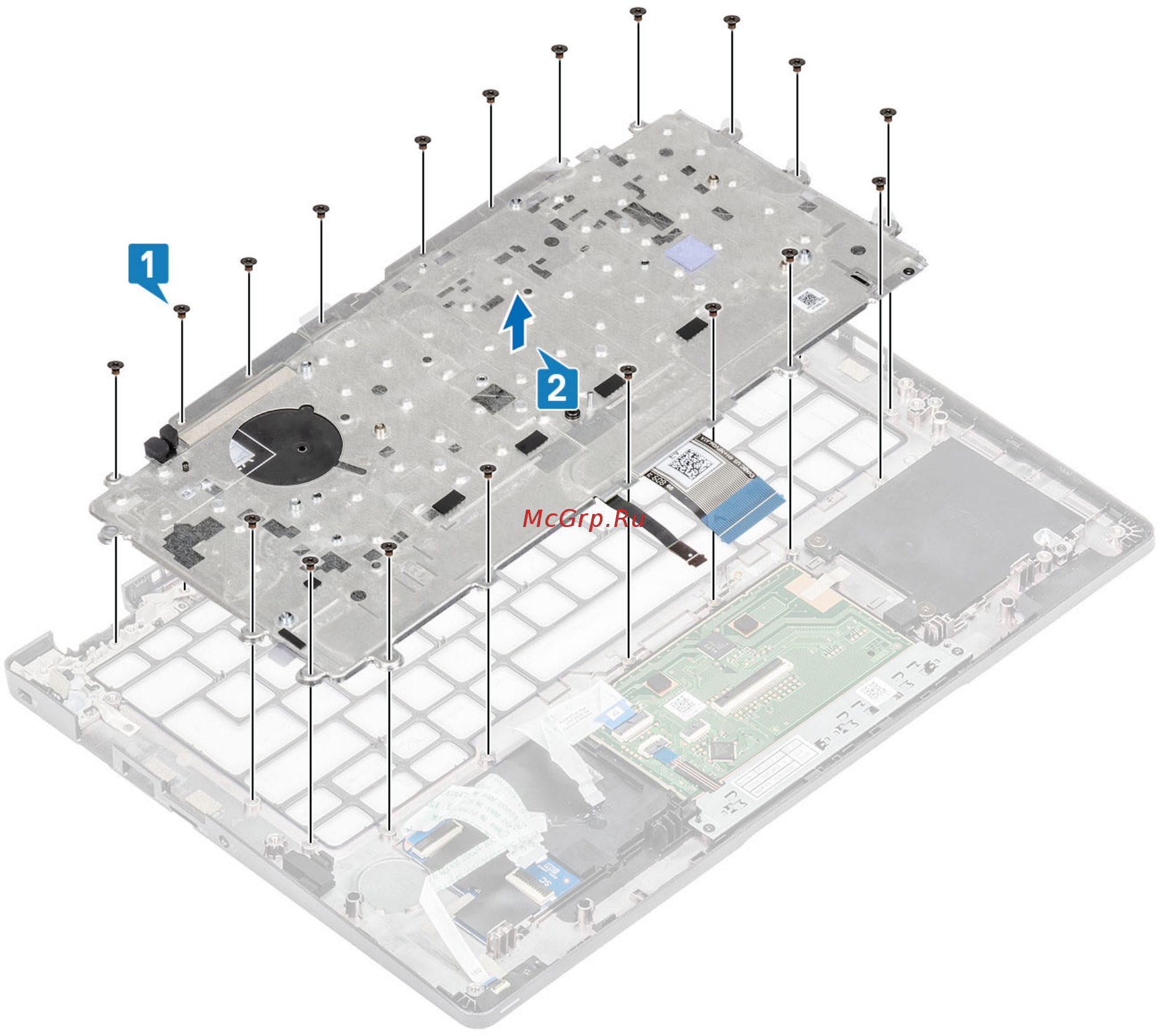

1. Выровняйте и установите клавиатуру на упор для рук [1].
2. Вкрутите обратно 19 винтов винта (M2x2), чтобы прикрепить клавиатуру к упору для рук [2].
Разборка и сборка 87
