Установка порта питания постоянного тока
Действия

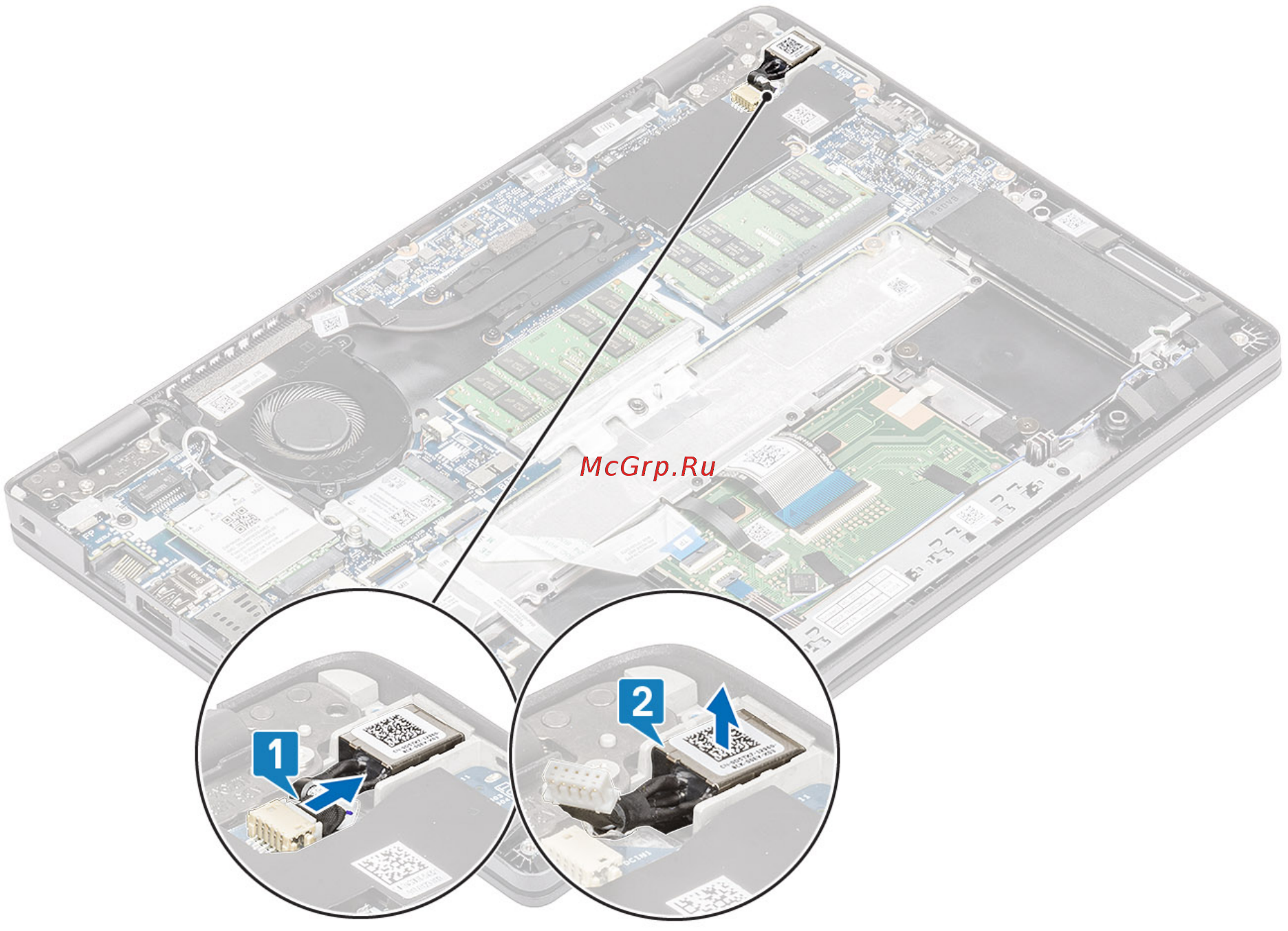

1. Установите порт питания постоянного тока в соответствующий слот на компьютере [1].
2. Подключите кабель порта питания постоянного тока к разъему на системной плате [2].
Разборка и сборка 55
