Установка системного вентилятора
Действия

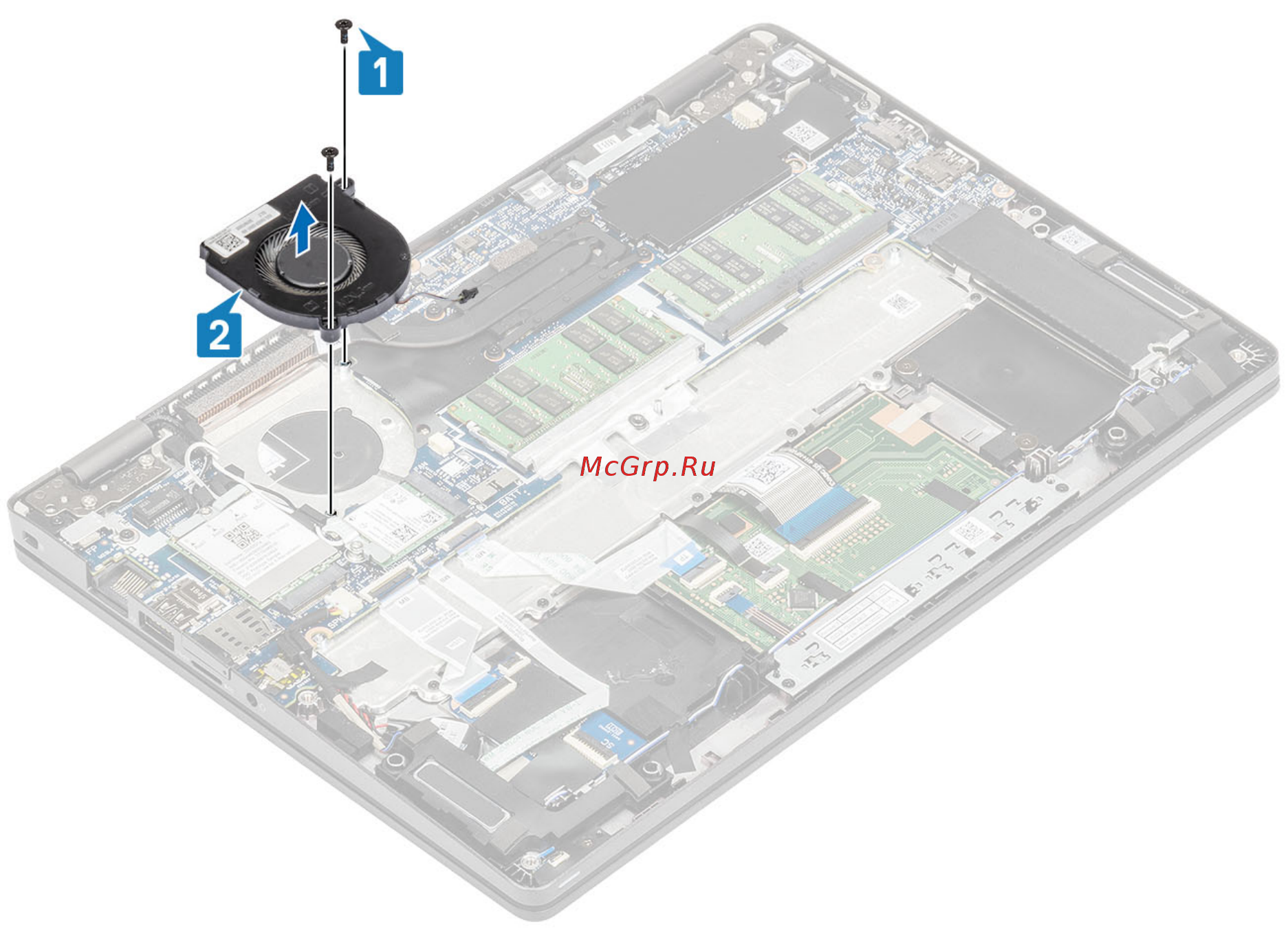

1. Установите и совместите резьбовые отверстия на системном вентиляторе с резьбовыми отверстиями на упоре для рук
[1].
2. Заверните два винта (M2x5), чтобы прикрепить системный вентилятор к упору для рук [2].
50 Разборка и сборка
