Dell Latitude 5300-2880 Инструкция по эксплуатации онлайн [49/120] 567755
![Dell Latitude 5300-2880 Инструкция по эксплуатации онлайн [49/120] 567755](/views2/1734607/page49/bg31.png)

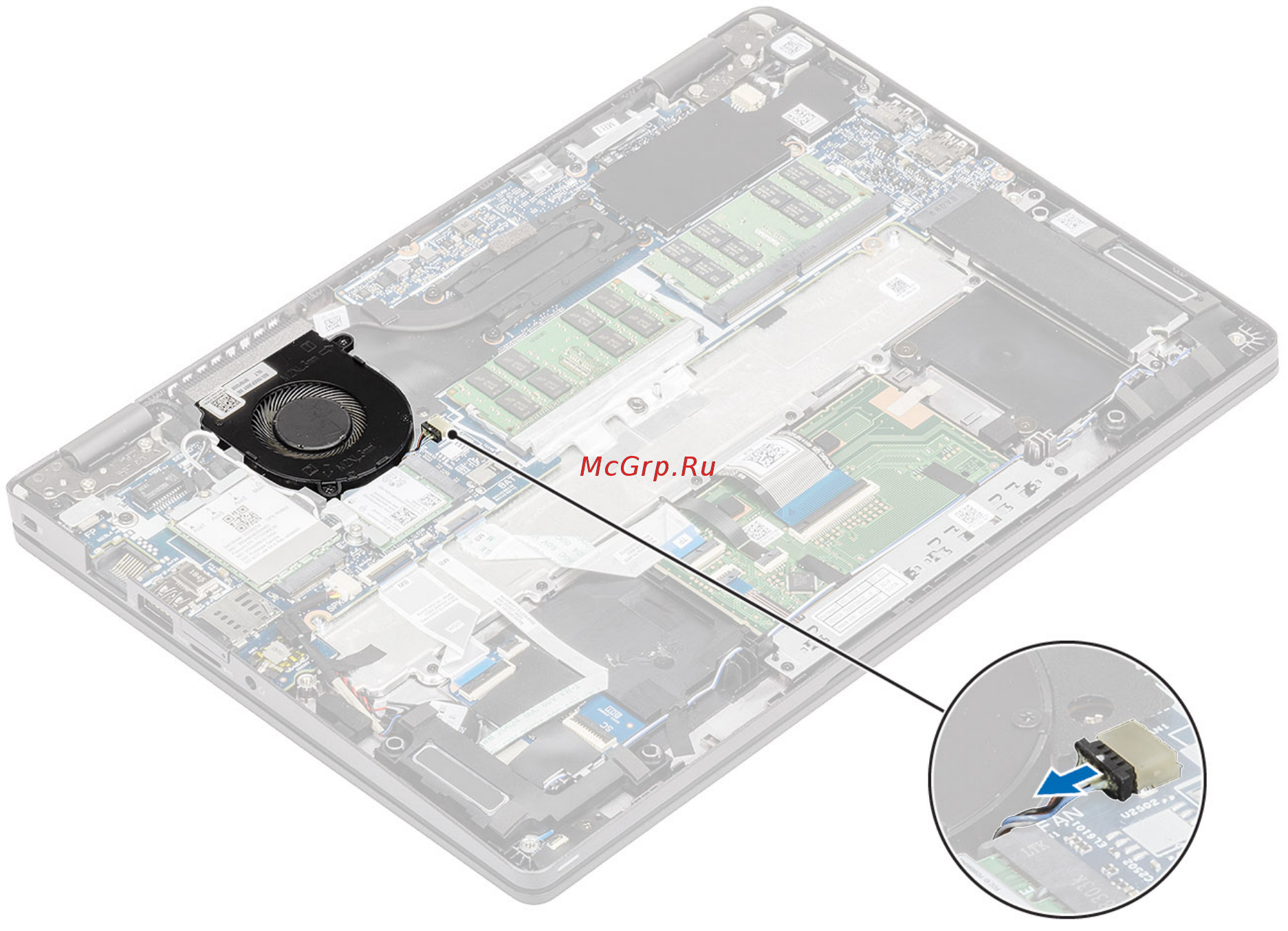

2. Выверните два винта (M2x5), которыми системный вентилятор крепится к упору для рук [1].
3. Поднимите системный вентилятор и извлеките из корпуса [2].
Разборка и сборка 49
