Dell Latitude 5300-2880 [34/120] Установка платы wwan
![Dell Latitude 5300-2880 [34/120] Установка платы wwan](/views2/1734607/page34/bg22.png)
Установка платы WWAN
Об этой задаче
ОСТОРОЖНО: Не помещайте кабели под платой WWAN во избежание ее повреждения.
Действия

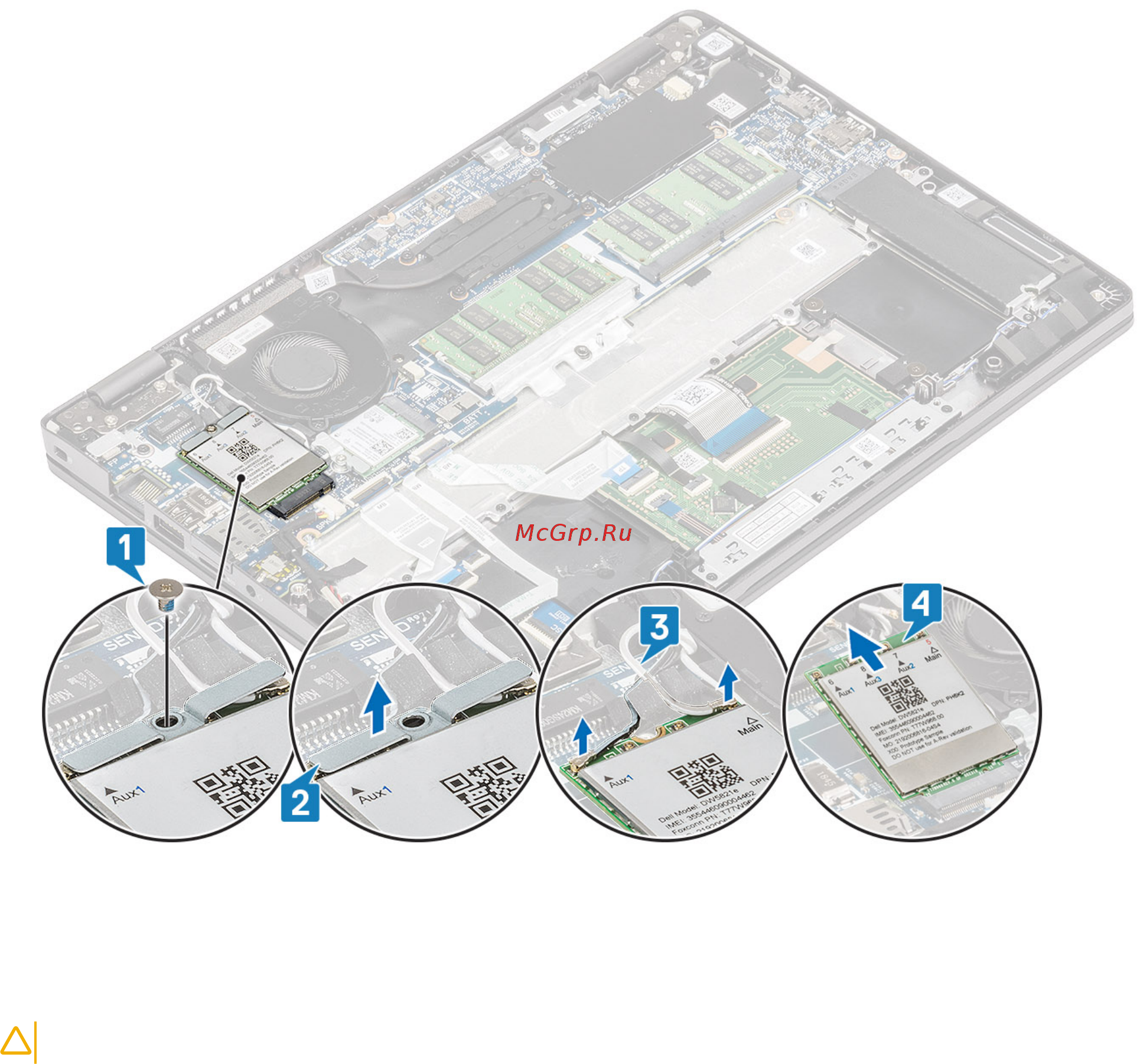

1. Вставьте плату WWAN в разъем на системной плате [1].
2. Подключите кабели антенны WWAN к разъемам на плате WWAN [2].
3. Установите кронштейн платы WWAN, чтобы прикрепить кабели антенны WWAN к плате WWAN [3].
4. Заверните винт M2x3, которым кронштейн платы WWAN крепится к плате WWAN [4].
34 Разборка и сборка
