Dell Latitude 5300-2880 [31/120] Установка аккумулятора
![Dell Latitude 5300-2880 [31/120] Установка аккумулятора](/views2/1734607/page31/bg1f.png)

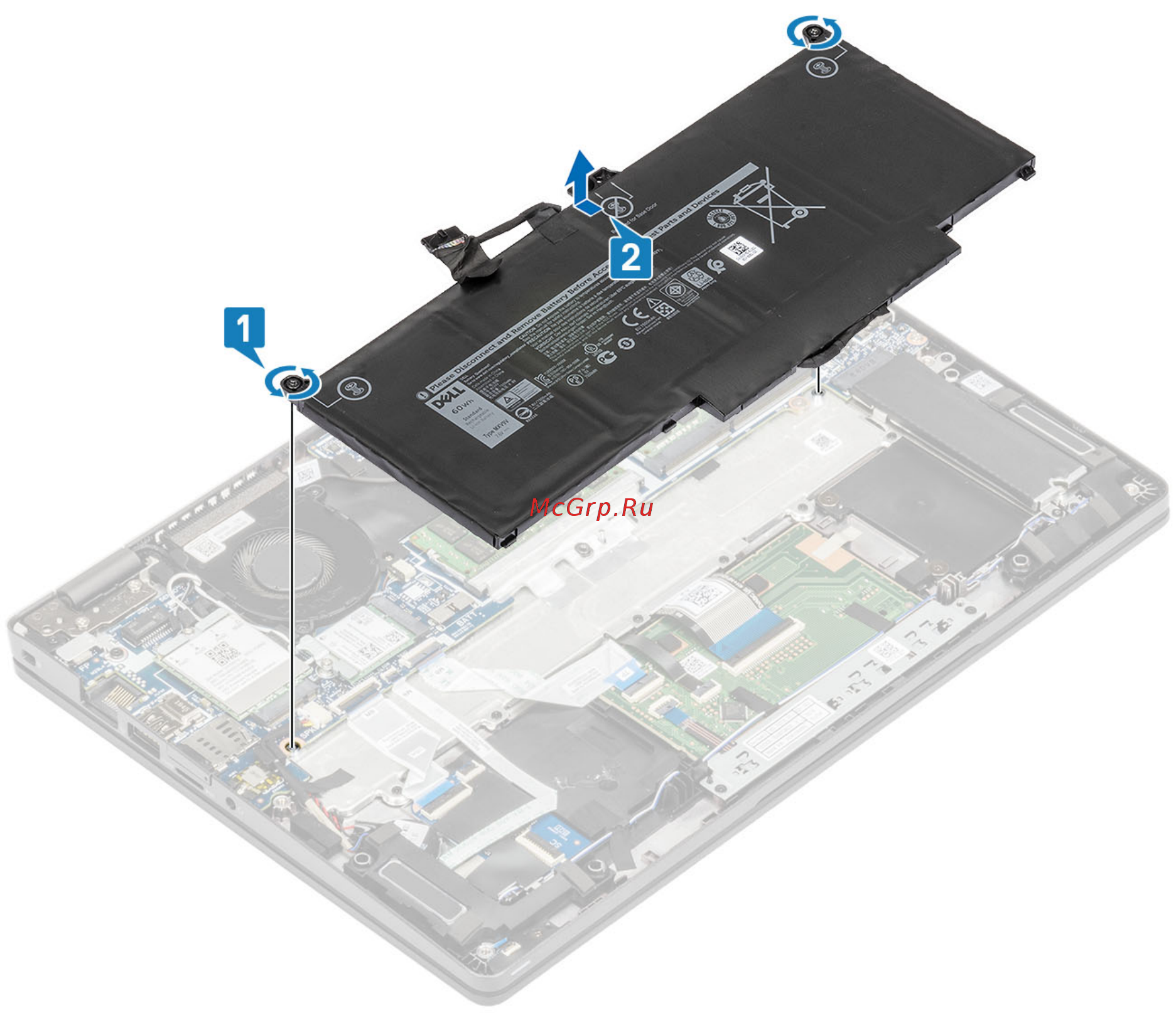

Установка аккумулятора
Действия
1. Выровняйте и задвиньте аккумулятор на упор для рук [1].
2. Затяните два невыпадающих винта, которыми аккумулятор крепится к упору для рук [2].
Разборка и сборка 31
