Dell Latitude 5300-2880 [60/120] Установка платы светодиодных индикаторов
![Dell Latitude 5300-2880 [60/120] Установка платы светодиодных индикаторов](/views2/1734607/page60/bg3c.png)

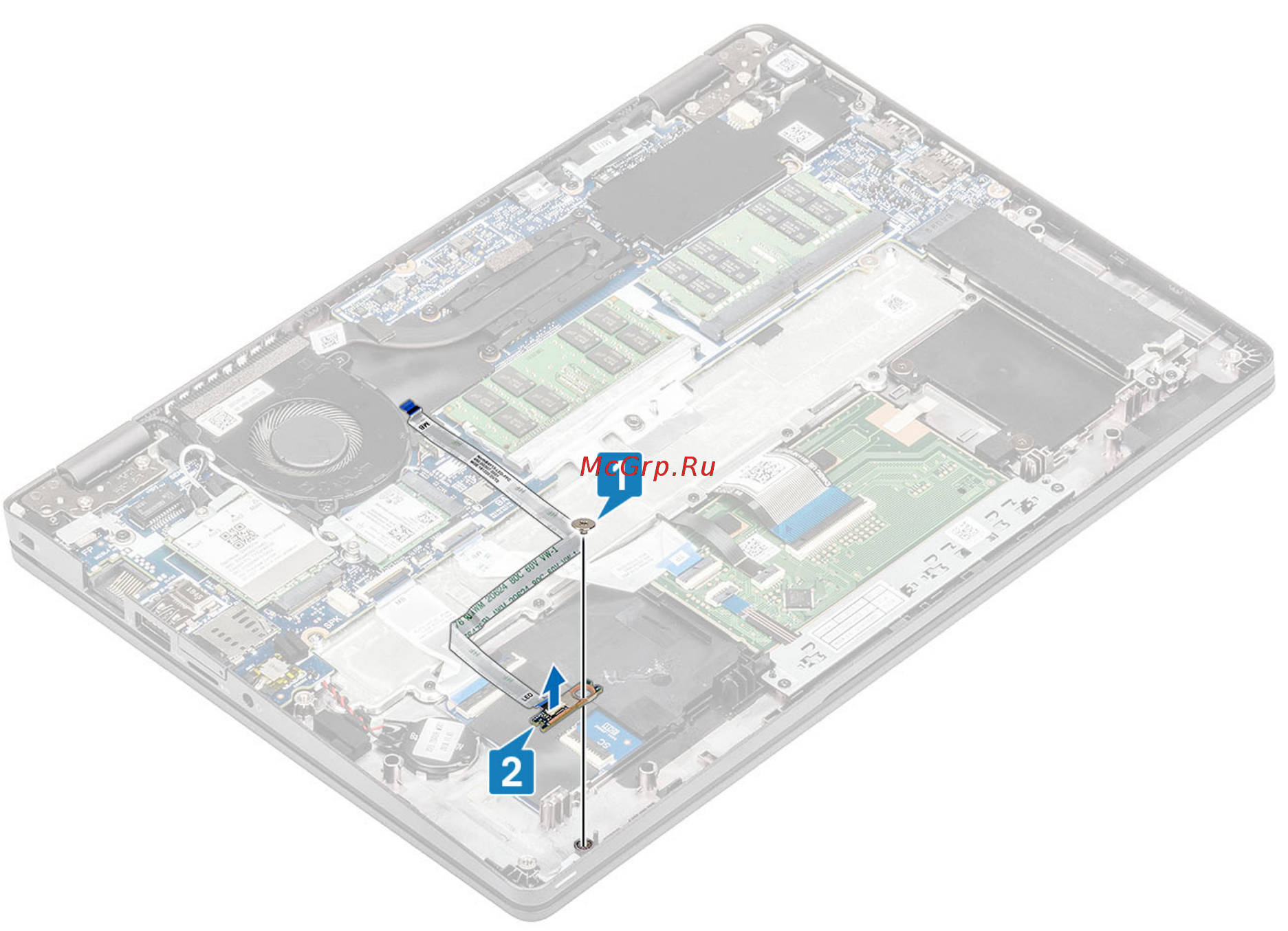

Установка платы светодиодных индикаторов
Действия
1. Установите плату светодиодных индикаторов и совместите резьбовые отверстия на плате c резьбовыми отверстиями
на упоре для рук [1].
2. Заверните один винт (M2x2,5), которым плата светодиодных индикаторов крепится к упору для рук [2].
60 Разборка и сборка
