4. Извлеките батарею.
5. Снимите дисплей в сборе.
6. Снимите лицевую панель дисплея.
7. Снимите крышки шарниров.
8. Снимите шарниры дисплея.
Действия

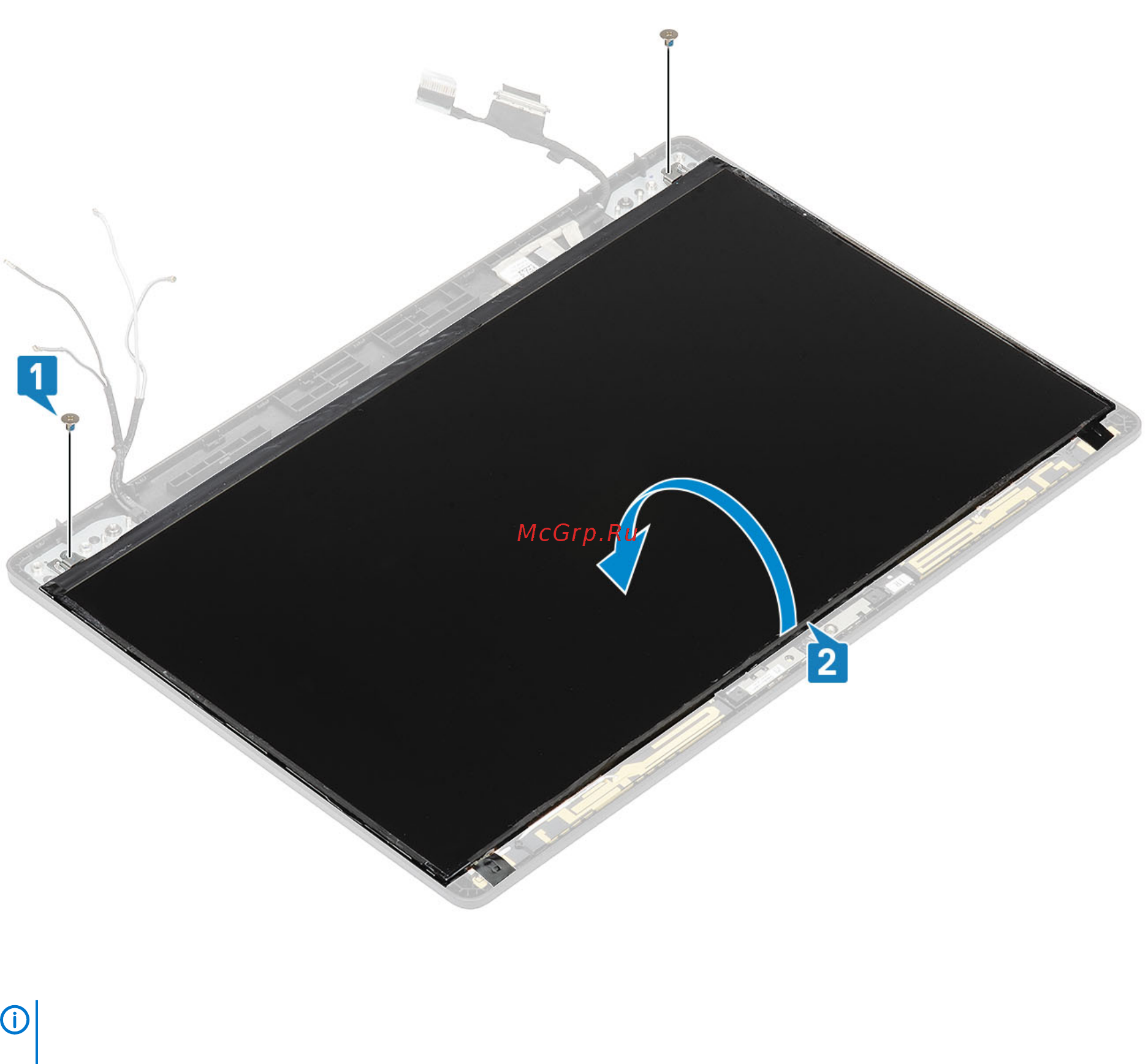

1. Открутите два винта (M2x2), которыми панель дисплея крепится к дисплею в сборе [1], приподнимите и переверните
панель дисплея для доступа к кабелю дисплея [2].
2. Отсоедините проводящую ленту [1] на разъеме кабеля дисплея.
3. Поднимите защелку и отсоедините кабель дисплея от разъема на панели дисплея [2, 3].
ПРИМЕЧАНИЕ: Не тяните и не отпускайте эластичные ленты (SR) на панели дисплея. Не нужно отсоединять
кронштейны от панели дисплея.
Разборка и сборка 105
