Dell Latitude 5300-2880 Инструкция по эксплуатации онлайн [40/120] 567755
![Dell Latitude 5300-2880 Инструкция по эксплуатации онлайн [40/120] 567755](/views2/1734607/page40/bg28.png)

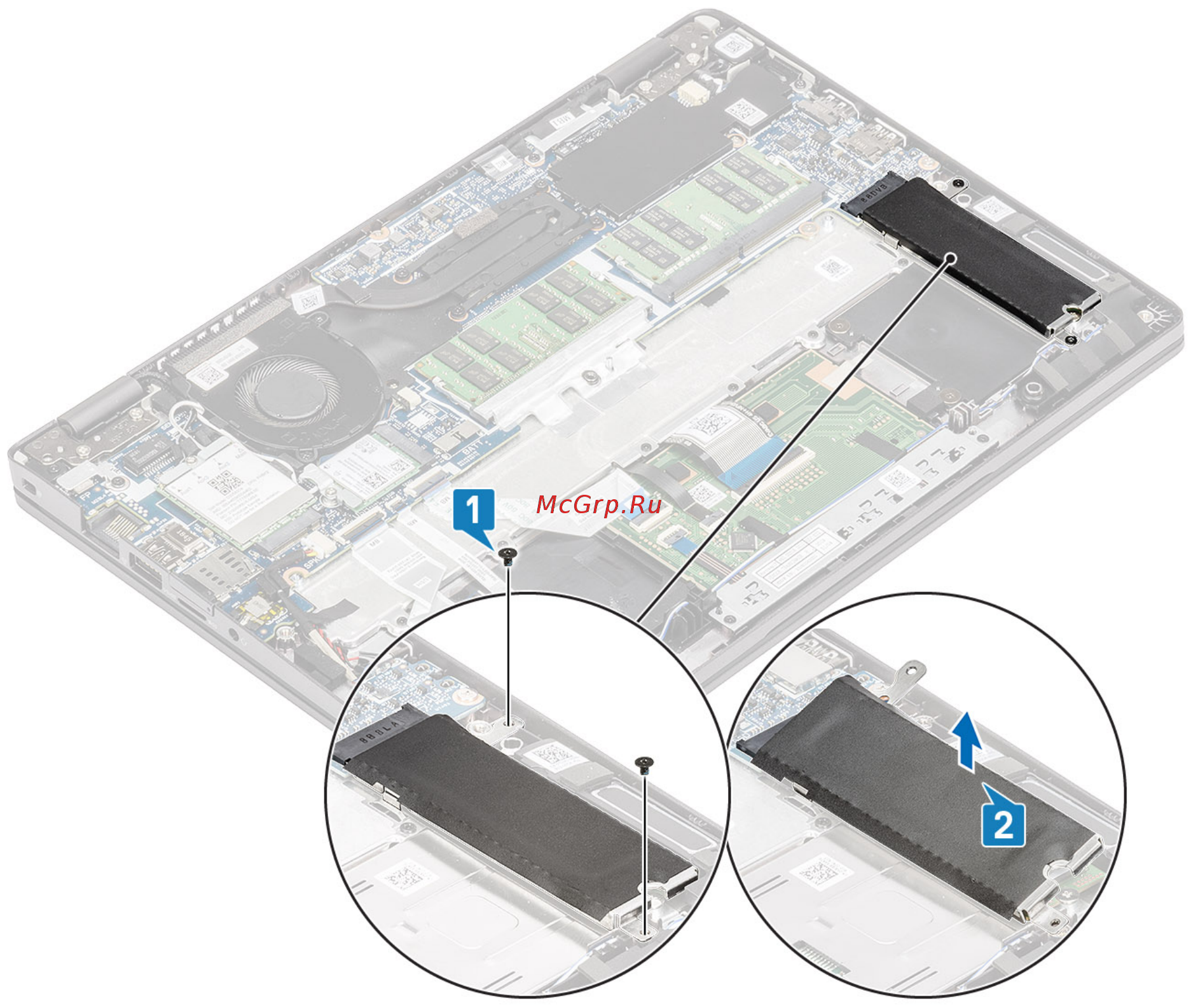

3. Выверните один винт (M2x2), которым крепится твердотельный накопитель M.2 к упору для рук [1].
4. Поднимите и извлеките твердотельный накопитель M.2 из корпуса [2].
40 Разборка и сборка
