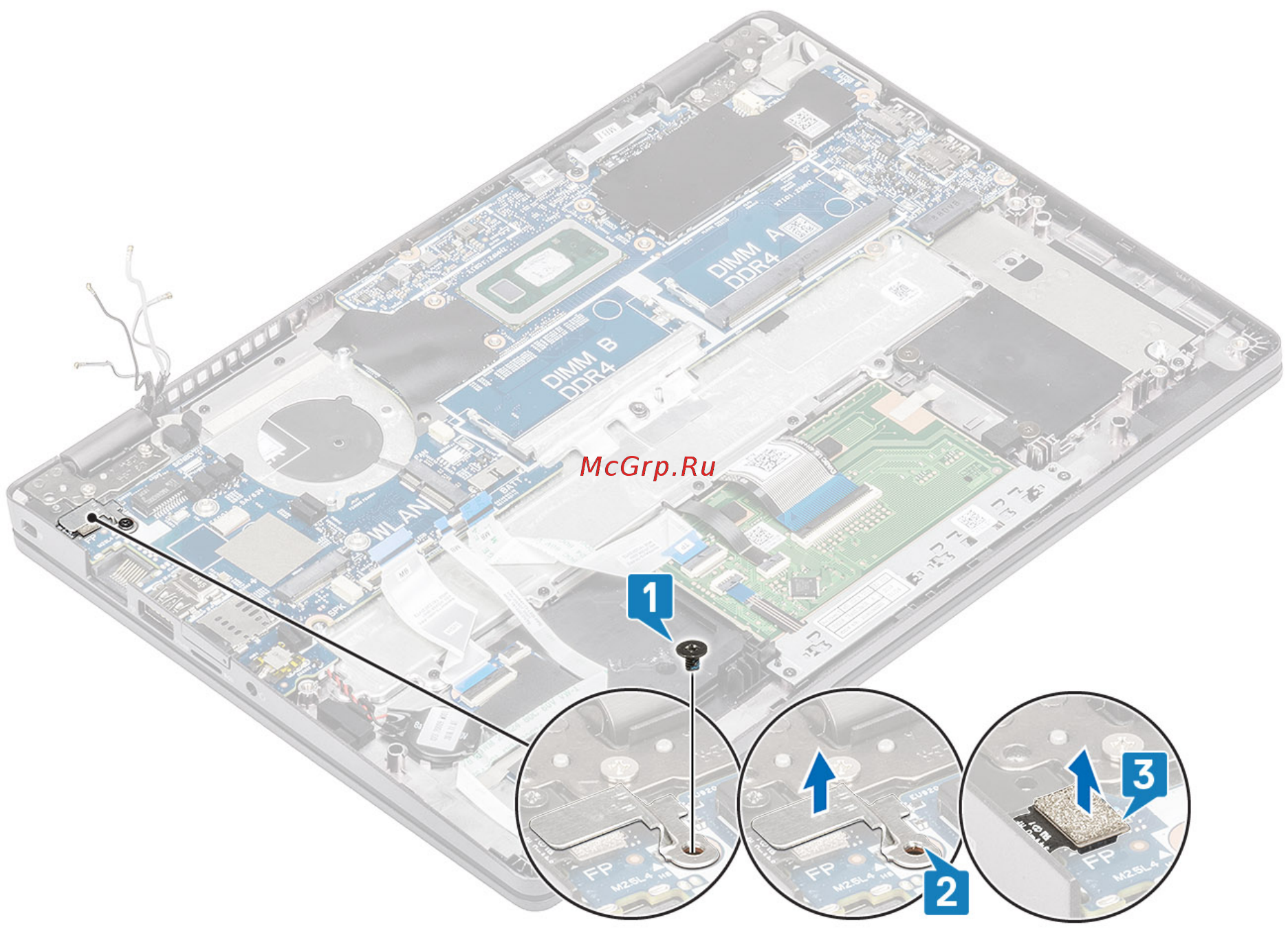

5. Отклейте клейкую ленту и отсоедините кабель от разъема на системной плате [1].
6. Выверните один винт (M2x4), которым кронштейн eDP крепится к системной плате [2].
7. Извлеките кронштейн eDP из корпуса [3].
8. Приподнимите защелку и отсоедините кабель eDP от разъема на системной плате [4].
68 Разборка и сборка
