10. Извлеките плату WWAN.
11. Извлеките системную плату.
ПРИМЕЧАНИЕ: Системную плату можно удалить с прикрепленным радиатором.
12. Извлеките батарейку типа «таблетка».
Действия

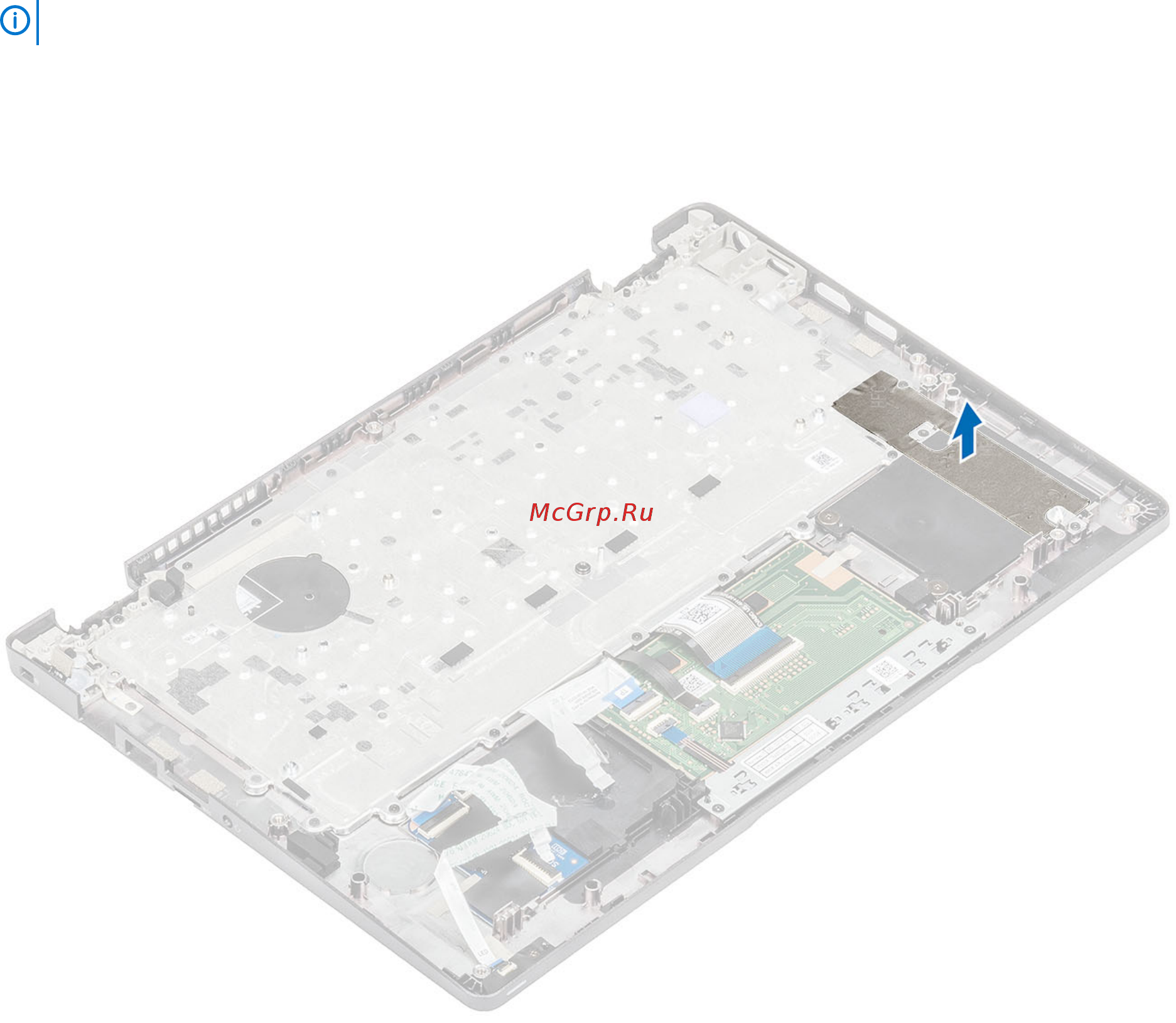

1. Снимите клейкую ленту, которой крепится клавиатура и считыватель смарт-карт.
2. Приподнимите защелку и отсоедините кабель подсветки и кабель клавиатуры от разъемов на сенсорной панели.
Разборка и сборка 85
