Действия
1.
ПРИМЕЧАНИЕ: Лицевую панель дисплея нельзя использовать повторно после снятия.

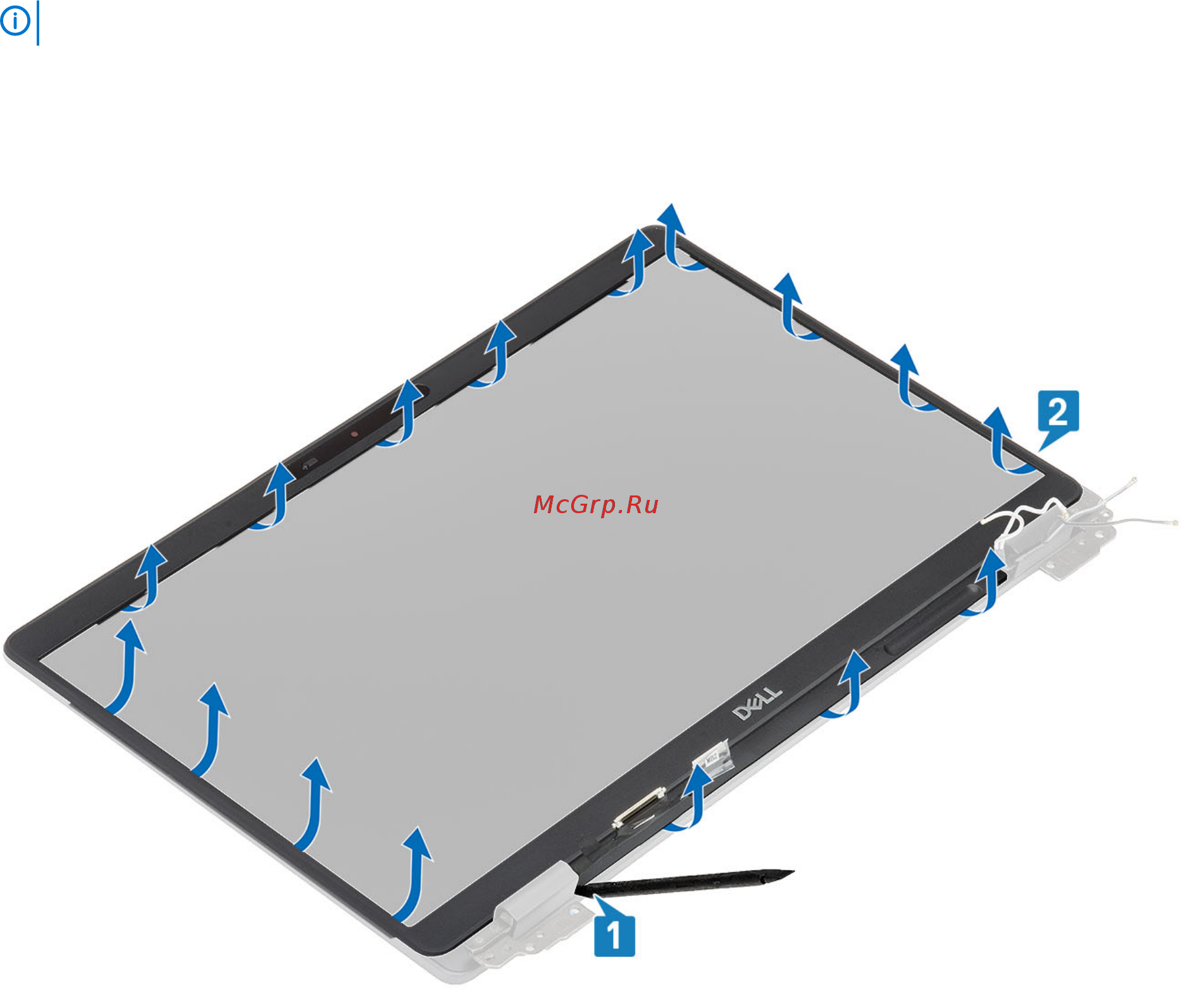

С помощью пластмассовой палочки аккуратно подденьте выемки возле левого и правого шарниров на нижнем крае
лицевой панели дисплея [1].
2. Осторожно откройте внутренний край лицевой панели дисплея, а затем откройте внутренний край с левой и правой
сторон лицевой панели дисплея. [2].
3. Извлеките лицевую панель из дисплея в сборе.
Разборка и сборка 97
