14 Технические данные
Руководство по применению для установщика
101
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – низкотемпературный раздельный
4P495248-1 – 2017.12

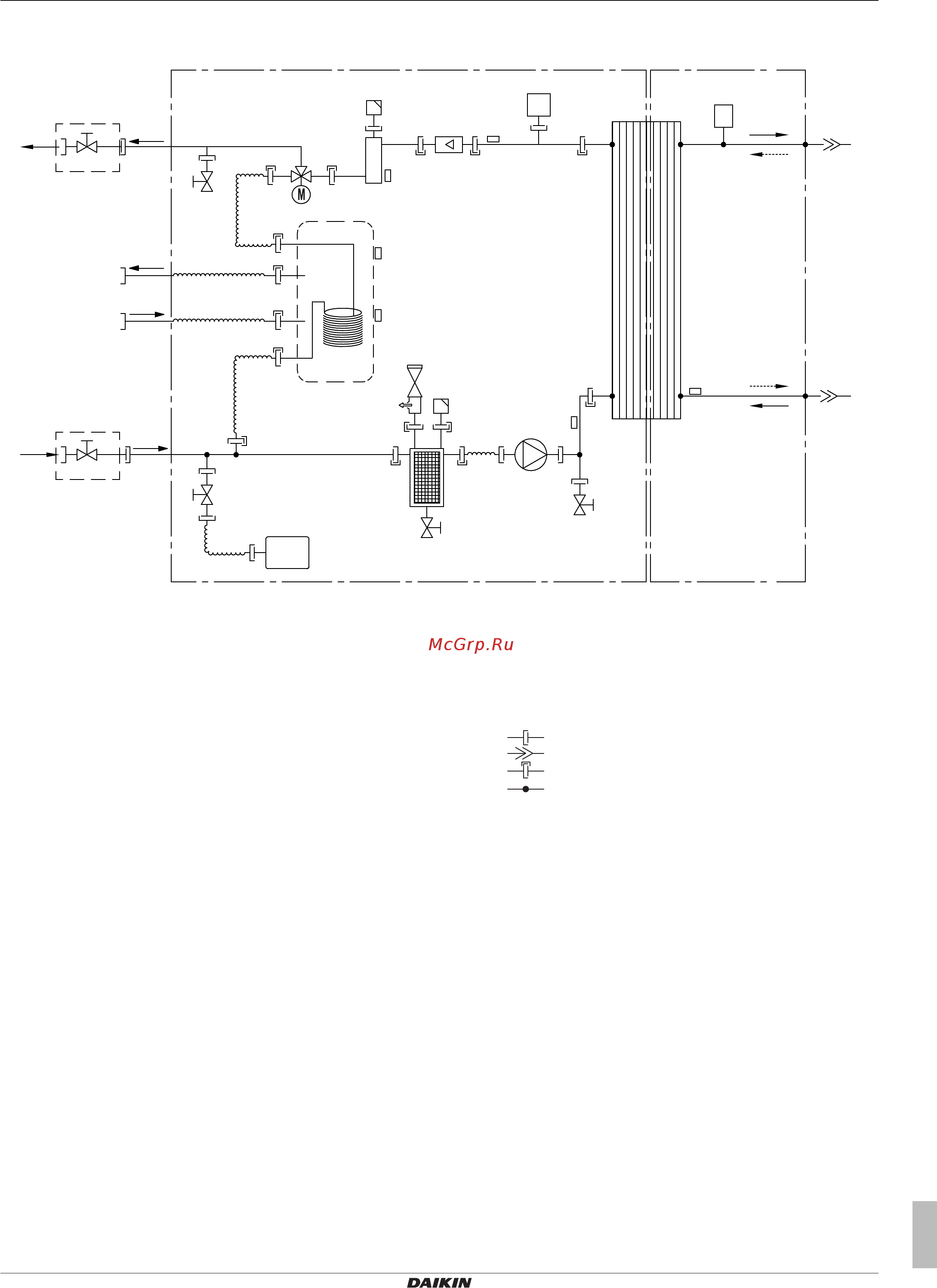

14.2 Схема трубопроводов: Внутренний агрегат
3D111411
B1PW
M3S
B2PR
R3T
R8T
R2T
R1T
R5T
R4T
A
C
C
l
a2
a1
b2
b1
f
g
e
h
k
k
i
j
m
n
j
d1
c2
d2
c1
B
k
f
f
A Сторона воды
B Сторона хладагента
C Устанавливается на месте эксплуатации
a1 ВХОД воды для нагрева помещения
a2 ВЫХОД воды для нагрева помещения
b1 Горячая вода бытового потребления: ВХОД холодной
воды
b2 Горячая вода бытового потребления: ВЫХОД горячей
воды
c1 ВХОД газообразного хладагента (режим нагрева;
конденсатор)
c2 ВЫХОД жидкого хладагента (режим нагрева;
конденсатор)
d1 ВХОД жидкого хладагента (режим охлаждения;
испаритель)
d2 ВЫХОД газообразного хладагента (режим охлаждения;
испаритель)
e Пластинчатый теплообменник
f Запорный клапан для обслуживания (если установлен)
g Расширительный бак
h Магнитный фильтр/пылеотделитель
i Предохранительный клапан
j Выпуск воздуха
k Сливной клапан
l Насос
m Датчик расхода
n Резервный нагреватель
B1PW Датчик давления воды в системе нагрева помещения
B2PR Датчик давления хладагента
M3S 3-ходовой клапан (нагрев помещения/горячая вода
бытового потребления)
R1T Термистор (теплообменник— ВЫХОД воды)
R2T Термистор (резервный нагреватель— ВЫХОД воды)
R3T Термистор (жидкий хладагент)
R4T Термистор (теплообменник— ВХОД воды)
R5T, R8T Термистор (резервуар)
Винтовое соединение
Соединение с накидными гайками
Быстроразъемное соединение
Паяное соединение
