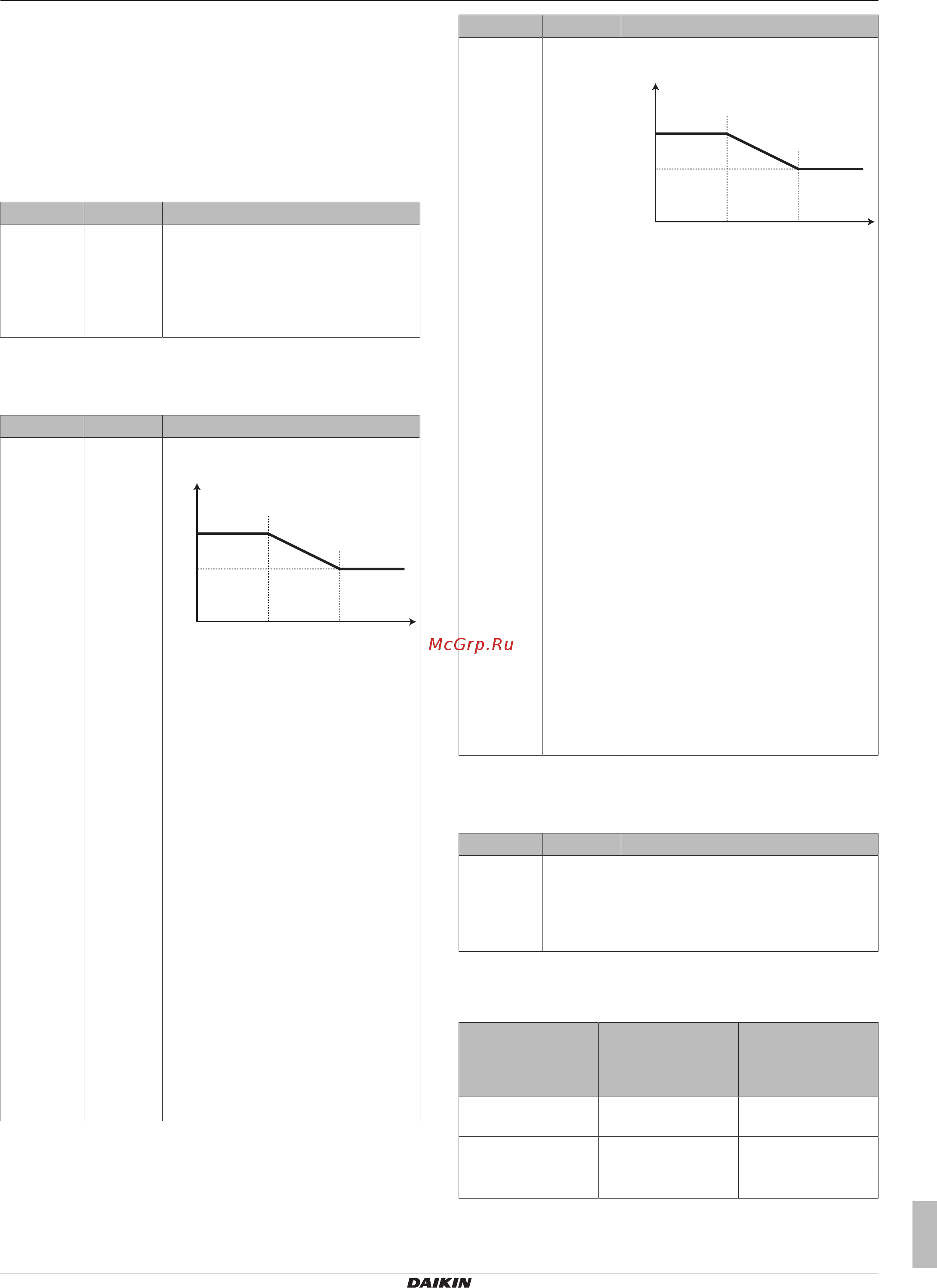

8 Конфигурирование
Руководство по применению для установщика
65
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – низкотемпературный раздельный
4P495248-1 – 2017.12
Расписание охлаждения
С использованием экрана расписания можно настроить
температуру охлаждения дополнительной зоны.
Дополнительная информация об этом экране приведена в
разделе "8.3.8Экран расписания: Пример"на стр.57.
Режим уставки
Режим уставки дополнительной зоны можно настроить
независимо от режима уставки основной зоны, см. раздел
"Главная зона"на стр.60.
# Код Описание
[3.4] Отсутствуе
т
Режим уставки
▪ 0: Фиксированное
▪ 1: Нагрев МЗ, фиксированное
охлаждение
▪ 2: Зависимый от погоды
Кривая зависимого от погоды нагрева
Настройте зависимый от погоды нагрев для дополнительной
зоны (если [3.4]=1 или 2):
# Код Описание
[3.5] [0-00]
[0-01]
[0-02]
[0-03]
Настройка зависимого от погоды
нагрева:
[0-00]
[0-01]
T
a
T
t
[0-03] [0-02]
▪ T
t
: Заданная температура воды на
выходе (дополнительная зона)
▪ T
a
: Температура снаружи
▪ [0-03]: Низкая температура
наружного воздуха. –40°C~+5°C
▪ [0-02]: Высокая температура
наружного воздуха. 10°C~25°C
▪ [0-01]: Нужная температура воды на
выходе, при наружной температуре
равной или падающей ниже низкой
температуры окружающего воздуха.
[9‑05]°C~[9‑06]°C
Внимание! Данное значение
должно быть выше [0‑00], при
низких температурах снаружи
требуется более теплая вода.
▪ [0-00]: Нужная температура воды на
выходе, при наружной температуре
равной или поднимающейся выше
высокой температуры окружающего
воздуха. [9‑05]~min(45, [9‑06])°C
Внимание! Данное значение
должно быть ниже [0‑01], при
высоких температурах снаружи
требуется менее теплая вода.
Кривая зависимого от погоды охлаждения
Настройте зависимое от погоды охлаждение для
дополнительной зоны (если [3.4]=2):
# Код Описание
[3.6] [0-04]
[0-05]
[0-06]
[0-07]
Настройка зависимого от погоды
охлаждения:
[0-04]
[0-05]
T
a
T
t
[0-07] [0-06]
▪ T
t
: Заданная температура воды на
выходе (дополнительная зона)
▪ T
a
: Температура снаружи
▪ [0-07]: Низкая температура
окружающего воздуха. 10°C~25°C
▪ [0-06]: Высокая температура
окружающего воздуха. 25°C~43°C
▪ [0-05]: Нужная температура воды на
выходе, если температура снаружи
равна низкой температуре
окружающего воздуха или
опускается ниже нее.
[9‑07]°C~[9‑08]°C
Внимание! Данное значение
должно быть выше [0‑04], при
низких температурах снаружи
требуется менее холодная вода.
▪ [0-04]: Нужная температура воды на
выходе, если температура снаружи
равна высокой температуре
окружающего воздуха или
поднимается выше нее.
[9‑07]°C~[9‑08]°C
Внимание! Данное значение
должно быть ниже [0-05], при
высоких температурах снаружи
требуется более холодная вода.
Тип источника
Для получения дополнительной информации об этой функции
см. раздел "8.4.3Главная зона"на стр.60.
# Код Описание
[3.7] [2‑0D] Тип источника
▪ 0: Нагрев полов
▪ 1: Блок фанкойла
▪ 2: Радиатор
Настройка типа нагревательного прибора влияет на диапазон
уставки нагрева помещения и заданную разность температур
("дельта T") при нагреве, как описано ниже:
Тип источника
Дополнительная
зона
Диапазон уставки
нагрева
помещения
[9‑05]~[9‑06]
Заданное значение
"дельта T" при
нагреве [1‑0C]
0: Нагрев полов Максимум 55°C Переменная (см.
[2.B])
1: Блок фанкойла Максимум 55°C Переменная (см.
[2.B])
2: Радиатор Максимум 65°C Фиксированная 10°C
