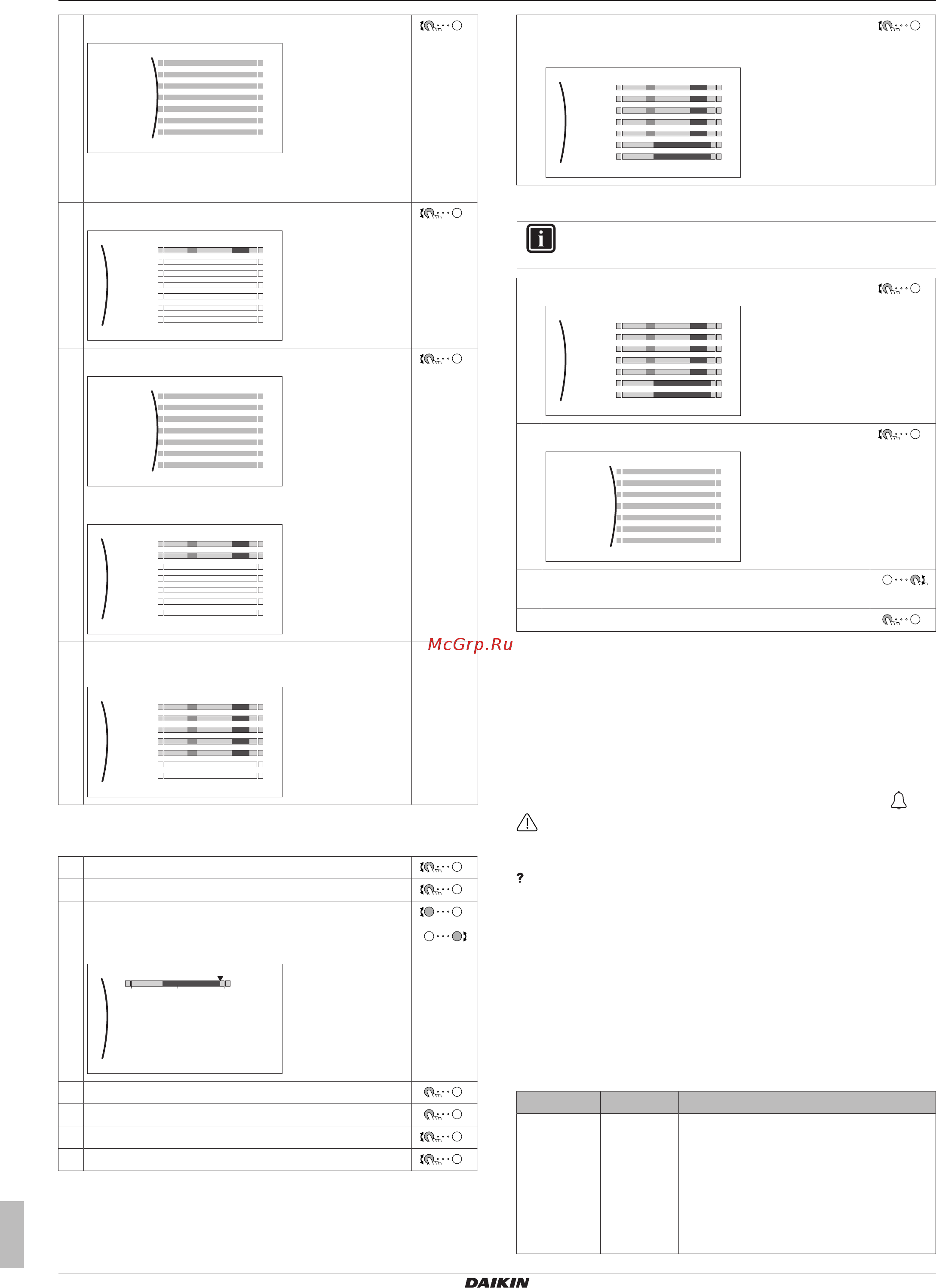

8 Конфигурирование
Руководство по применению для установщика
58
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – низкотемпературный раздельный
4P495248-1 – 2017.12
2 Выберите Копия.
Редактировать
Копия
Результат: "C" отображается рядом со
скопированным днем.
3 Выберите Вторник.
Пн
Сб
Ср
Пт
Чт
Вт
Вс
Уст.пользоват.1
C
4 Выберите Вставка.
Копия
Вставка
C
Результат:
Пн
Сб
Ср
Пт
Чт
Вт
Вс
Уст.пользоват.1
C
5 Повторите это действие для всех других рабочих
дней.
Пн
Сб
Ср
Пт
Чт
Вт
Вс
Уст.пользоват.1
C
—
Чтобы запрограммировать расписание для Суббота и
скопировать его на Воскресенье:
1 Выберите Суббота.
2 Выберите Редактировать.
3 Используя левый наборный диск, выберите ввод
и отредактируйте ввод с помощью правого
наборного диска.
0
8:00
23:00
--:--
21°C
18°C
--
12 24
Сб
4 Подтвердите изменения.
5 Выберите Суббота.
6 Выберите Копия.
7 Выберите Воскресенье.
8 Выберите Вставка.
Результат:
Пн
Сб
Ср
Пт
Чт
Вт
Вс
Уст.пользоват.1
C
Для переименования расписания:
ИНФОРМАЦИЯ
Не все расписания можно переименовать.
1 Выберите наименование текущего расписания.
Пн
Сб
Ср
Пт
Чт
Вт
Вс
Уст.пользоват.1
2 Выберите опцию Переименовать.
Удалить
Переименовать
3 Просмотрите список символов и подтвердите
выбранный символ.
4 Подтвердите новое наименование.
8.4 Меню настроек
Вы можете задавать дополнительные настройки, используя
экран главного меню и его подменю. Здесь представлены самые
важные настройки.
8.4.1 Сбой
В случае сбоя на главном экране отображается значок
или
. Если открыть экран меню, отображается меню Сбой.
Откройте меню, чтобы просмотреть код ошибки. Для
отображения дополнительной информации об ошибке нажмите
.
8.4.2 Помещение
Экран уставок
Температурой в помещении основной зоны можно управлять с
помощью экрана уставок, см. также раздел "8.3.5 Экран
уставок"на стр.56.
Расписание
В этом меню можно указать, используется ли расписание для
управления температурой в помещении.
# Код Описание
[1.1] Отсутствуе
т
Расписание
▪ 0 Нет: Температурой в помещении
управляет пользователь.
▪ 1 Да: Расписание используется для
управления температурой в
помещении, которую может
изменить пользователь.
