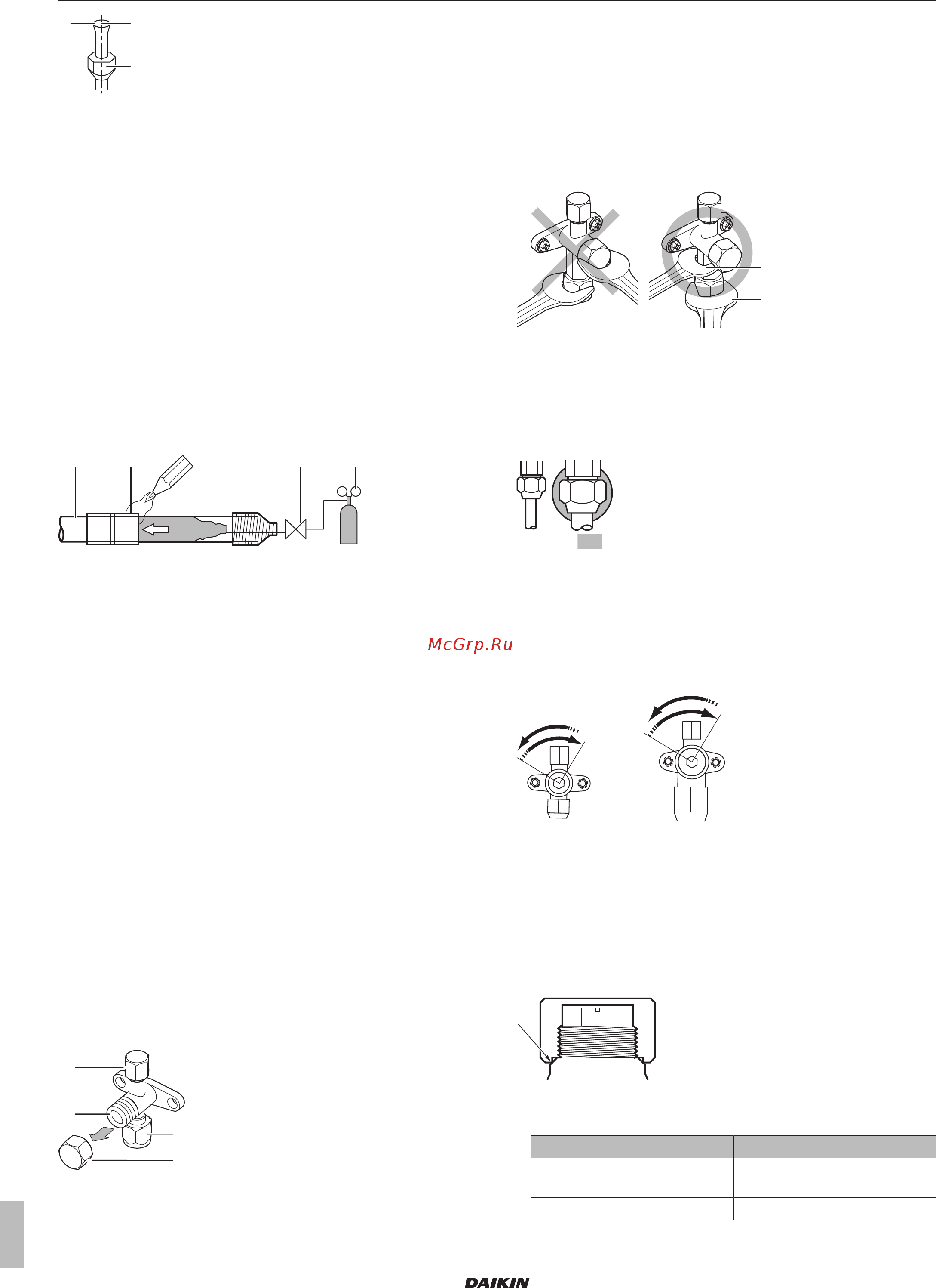

7 Монтаж
Руководство по применению для установщика
40
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – низкотемпературный раздельный
4P495248-1 – 2017.12
a b
c
a На внутренней поверхности раструба НЕ должно быть
трещин.
b Конец трубы ДОЛЖЕН быть развальцован равномерно
по правильному кругу.
c Проверьте, установлена ли накидная гайка.
7.5.6 Пайка концов трубок
На внутреннем и наружном агрегате имеются соединения с
накидными гайками. Оба конца соединяются без припайки. При
необходимости припайки имейте в виду следующее:
▪ Продувка азотом при пайке препятствует образованию
большого количества оксидированной пленки на внутренней
поверхности трубок. Эта пленка оказывает отрицательное
воздействие на клапаны и компрессоры в системе циркуляции
хладагента и препятствует нормальной работе этой системы.
▪ Азот должен подаваться под давлением 20 кПа (0,2 бар)
(этого достаточно, чтобы он начал проступать на
поверхности), при этом необходимо установить редукционный
клапан.
a b c d e
f
f
a Трубопровод хладагента
b Детали, подвергаемые пайке
c Изолирующая обмотка
d Ручной клапан
e Редукционный клапан
f Азот
▪ НЕ пользуйтесь антиоксидантами при пайке трубных
соединений.
Остатки могут засорить трубы и вызвать поломку
оборудования.
▪ НЕ пользуйтесь флюсом при пайке медного трубопровода
хладагента. Используйте твердый припойный сплав на основе
фосфорной меди (BCuP), для которого не нужен флюс.
Флюс оказывает на трубки циркуляции хладагента
исключительно вредное воздействие. Например, если
используется флюс на основе хлора, он вызовет коррозию
трубки, а если во флюсе содержится фтор, то он ухудшит
характеристики масла, используемого в контуре.
7.5.7 Применение запорного клапана с
сервисным отверстием
Обращение с запорными вентилями
Необходимо учитывать следующие правила:
▪ Запорные вентили поставляются в закрытом положении.
▪ На рисунке ниже представлены детали, необходимые для
эксплуатации запорного вентиля.
c
d
a
b
a Сервисное отверстие с крышкой
b Шток вентиля
c Соединение трубопровода
d Крышка штока
▪ Оба запорных вентиля во время работы должны быть
открыты.
▪ НЕ прикладывайте излишнее усилие к штоку вентиля. Это
может привести к поломке корпуса вентиля.
▪ ОБЯЗАТЕЛЬНО придерживайте запорный вентиль гаечным
ключом, а затем ослабляйте или затягивайте накидную гайку
динамометрическим ключом. НЕ устанавливайте гаечный
ключ на крышку штока, так как это может вызвать утечку
хладагента.
a
b
a Гаечный ключ
b Динамометрический ключ
▪ Когда ожидается низкое рабочее давление (например, когда
охлаждение будет производиться при низкой наружной
температуре), надежно уплотните накидную гайку запорного
вентиля линии подачи газа силиконовым герметиком во
избежание замерзания.
Силиконовый герметик; убедитесь в отсутствии зазора.
Открытие/закрытие запорного вентиля
1 Снимите крышку с запорного вентиля.
2 Вставив шестигранный ключ (со стороны трубопровода
жидкого хладагента: 4 мм, со стороны трубопровода
газообразного хладагента: 4мм) в шток вентиля, вращайте
шток следующим образом:
против часовой стрелки, чтобы открыть вентиль;
по часовой стрелке, чтобы вентиль перекрыть.
3 Когда дальнейшее вращение запорного вентиля станет
НЕВОЗМОЖНЫМ, прекратите вращение. Теперь вентиль
открыт/перекрыт.
Обращение с крышкой штока
▪ Уплотнение крышки штока обозначено стрелкой. НЕ
повредите его.
▪ После завершения работы с запорным вентилем затяните
крышку штока и проверьте на предмет утечки хладагента.
Позиция Момент затяжки (Н∙м)
Крышка штока, сторона
жидкости
13,5~16,5
Крышка штока, сторона газа 22,5~27,5
