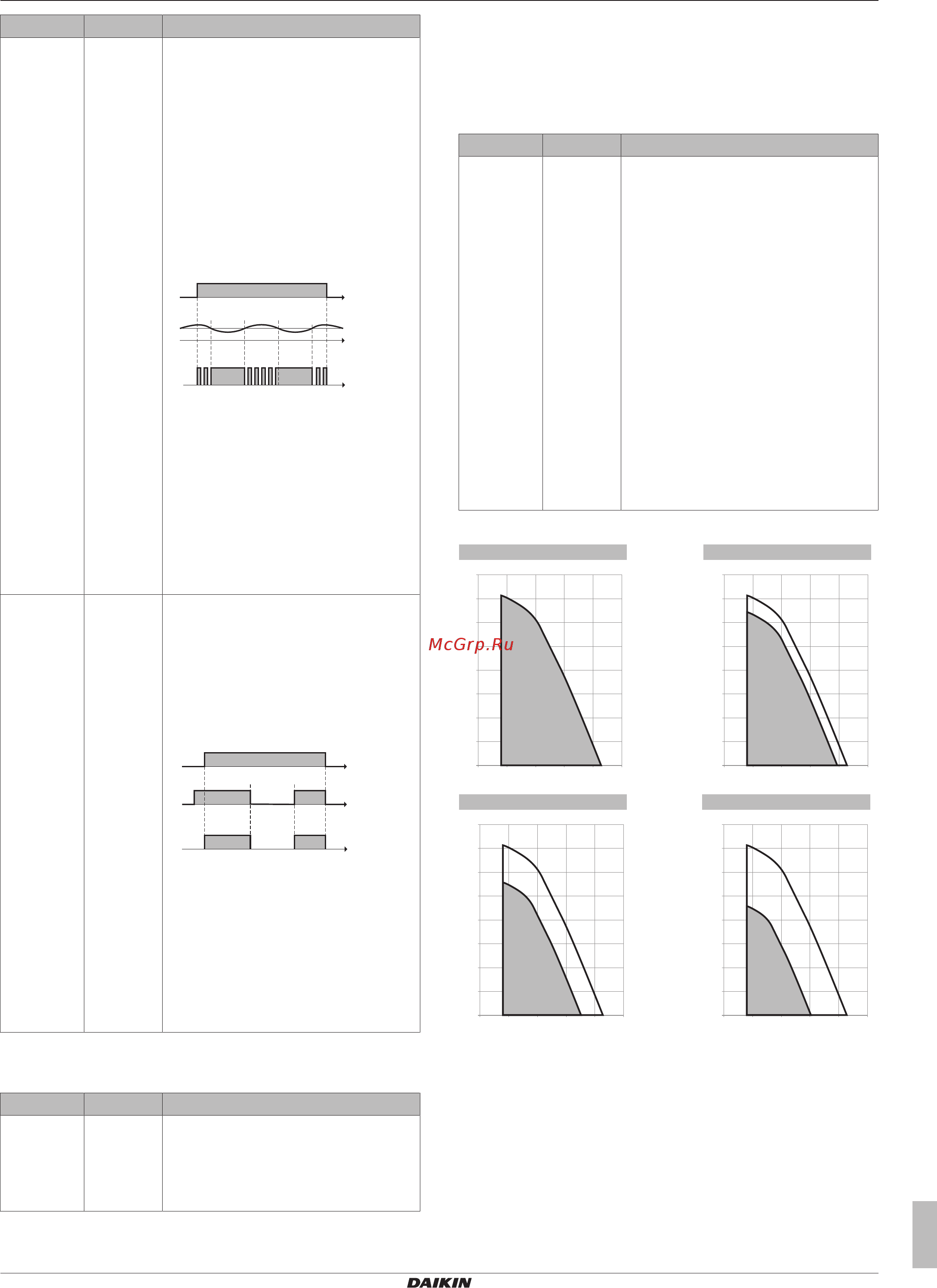

8 Конфигурирование
Руководство по применению для установщика
69
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – низкотемпературный раздельный
4P495248-1 – 2017.12
# Код Описание
[4.5] [F-0D] ▪ 1 Период. контр.: Насос включается,
когда имеется запрос на нагрев или
охлаждение, а температура воды на
выходе еще не достигла нужной
температуры. Когда термостат
выключен, насос запускается через
каждые 3 минуты для проверки
температуры воды и требуемого
нагрева или охлаждения при
необходимости. Примечание:
Прерывистый режим доступен
ТОЛЬКО при управлении
температурой воды на выходе.
a
b
d
e
f
c
g
b
c
▪ a: Управление нагревом/
охлаждением помещения
▪ b: ВЫКЛ
▪ c: ВКЛ
▪ d: Температура воды на выходе
▪ e: Фактическая
▪ f: Требуемая
▪ g: Работа насоса
[4.5] [F-0D] ▪ 2 По запросу: Работа насоса по
требованию. Пример:
Использование комнатного
термостата и термостата создает
условие Включения/Выключения
термостата. Примечание: НЕ
доступно при управлении
температурой воды на выходе.
a
d
e
b
b
c
b c
c
▪ a: Управление нагревом/
охлаждением помещения
▪ b: ВЫКЛ
▪ c: ВКЛ
▪ d: Запрос на нагрев (посредством
внешнего комнатного термостата
или комнатного термостата)
▪ e: Работа насоса
Тип блока
В этой части меню можно считать тип используемого блока:
# Код Описание
[4.6] Отсутствуе
т
Тип блока:
▪ 1 Только охлажд.
▪ 2 Только нагрев
▪ 3 Реверсивный
Ограничение насоса
Ограничение скорости насоса [9‑0D] определяет максимальную
скорость насоса. При нормальных условиях используемая по
умолчанию настройка НЕ должна изменяться. Ограничение
скорости насоса отменяется, когда расход ниже минимального
значения (ошибка 7H).
# Код Описание
[4.7] [9-0D] Ограничение насоса:
▪ 0: Нет ограничений
▪ 1~4: Стандартное ограничение.
Ограничение применяется при
любых условиях. Требуемое
управление разностью температур и
комфорт НЕ гарантируются.
▪ 5~8: Ограничение при отсутствии
приводов. Ограничение скорости
насоса применяется, когда
отсутствует выход нагрева. При
наличии выхода нагрева скорость
насоса определяется только
разностью температур в
соответствии с требуемой
производительностью. Для этого
диапазона ограничения возможна
разность температур и
гарантируется комфорт.
Максимальные значения зависят от типа блока:
[9-0D]=0 [9-0D]=5
a (kPa)
b (l/min)
a (kPa)
b (l/min)
a (kPa)
b (l/min)
a (kPa)
b (l/min)
[9-0D]=6 [9-0D]=7
