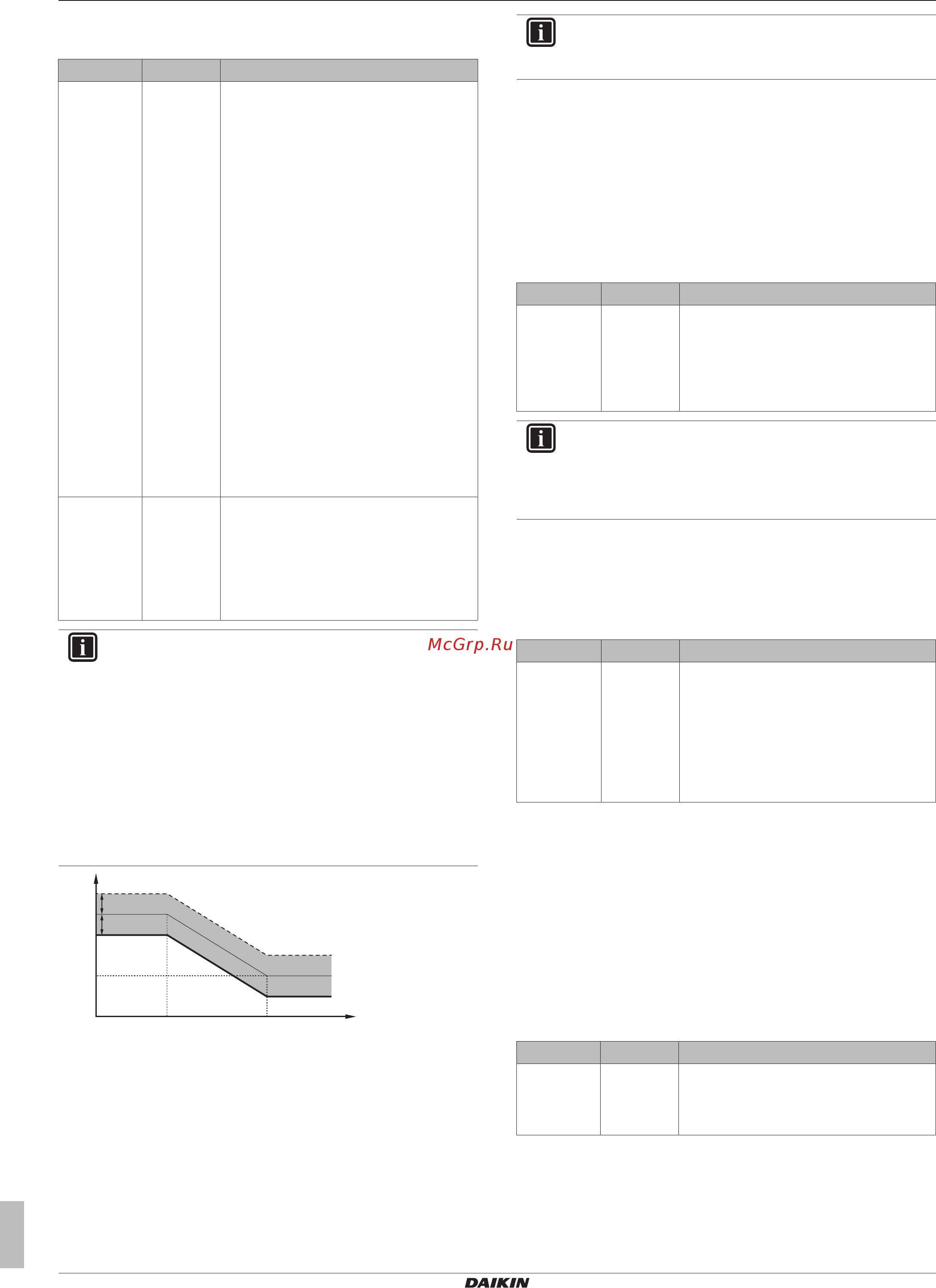

8 Конфигурирование
Руководство по применению для установщика
64
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – низкотемпературный раздельный
4P495248-1 – 2017.12
▪ температуры воды как можно ниже, чтобы соответствовать
нужной температуре (более высокая эффективность)
# Код Описание
[2.C.1] [8‑05] Модуляция:
▪ 0 Нет: Запрещено, нужная
температура воды на выходе
должна быть установлена в
интерфейсе пользователя.
▪ 1 Да: Разрешено, температура воды
на выходе рассчитывается на
основании разницы между нужной и
фактической температурой в
помещении. В результате
обеспечивается лучшее
соответствие между
производительностью
теплового насоса и фактической
требуемой производительностью, за
счет чего уменьшается количество
циклов пуска/останова и
повышается экономичность
эксплуатации.
Внимание! Нужная температура
воды на выходе может считываться
только на интерфейсе
пользователя.
[2.C.2] [8‑06] Максимальная модуляция:
▪ 0°C~10°C
Это значение температуры, на
которое увеличивается или
уменьшается нужная температура
воды на выходе.
ИНФОРМАЦИЯ
Когда разрешена модуляция температуры воды на
выходе, настроенная кривая зависимости от погоды
должна располагаться выше значения параметра
[8-06], увеличенного на минимальную уставку
температуры воды на выходе, необходимую для
достижения стабильного соответствия уставке
комфорта для помещения. Для увеличения
эффективности при модуляции возможно уменьшение
уставки температуры воды на выходе. Благодаря
настройке кривой зависимости от погоды на более
высокое положение она не может опуститься ниже
минимальной уставки. См. рисунок ниже.
a
+[8-06]
−[8-06]
b
T
a
T
t
a Кривая зависимости от погоды
b Минимальная уставка температуры воды на выходе,
необходимая для достижения стабильного
соответствия уставке комфорта для помещения.
Запорный клапан
Следующие настройки применяется только в случае 2 зон
температуры воды на выходе. В случае 1 зоны температуры
воды на выходе подсоедините запорный клапан к выходу
нагрева/охлаждения.
Запорный клапан для основной зоны температуры воды на
выходе может закрываться в следующих случаях:
ИНФОРМАЦИЯ
При размораживании запорный клапан ВСЕГДА
открыт.
Во время работы термостата: Если разрешена настройка [F‑0B],
запорный клапан закрывается, когда отсутствует запрос на
нагрев из основной зоны. Данные установки доступны:
▪ во избежание подачи выходящей воды к нагревательным
приборам в основной температурной зоне выходящей воды
(через станцию смесительного клапана), когда есть запрос от
дополнительной температурной зоны выходящей воды.
▪ для активации нерегулируемого насоса станции
смесительного клапана ТОЛЬКО при возникновении
потребности.
# Код Описание
[2.D.1] [F-0B] Запорный клапан:
▪ 0 Нет: НЕ зависит от запроса на
нагрев или охлаждение.
▪ 1 Да: закрывается, когда нагрев или
охлаждение НЕ требуется.
ИНФОРМАЦИЯ
Настройка [F-0B] действует только в том случае, когда
имеется термостат или настройка запроса внешнего
комнатного термостата (НЕ применяется в случае
настройки температуры воды на выходе).
Во время охлаждения: Если разрешена настройка [F‑0C],
запорный клапан закрывается, когда блок работает в режиме
охлаждения. Включите данную функцию во избежание
прохождения выходящей холодной воды через нагревательный
прибор и образования конденсата (например, нагревательные
контуры под полом или радиаторы).
# Код Описание
[2.D.2] [F-0C] Запорный клапан:
▪ 0 Нет: НЕ зависит от переключения
режима работы в помещении на
охлаждение.
▪ 1 Да: закрывается, когда режим
работы в
помещении—охлаждение.
8.4.4 Дополнительная зона
Экран уставок
С помощью экрана уставок можно задать температуру воды на
выходе для дополнительной зоны. Соответствующая
дополнительная информация приведена в разделе "8.3.5Экран
уставок"на стр.56.
Расписание
Указывает, соответствует ли требуемая температура воды на
выходе расписанию. Также см. раздел "8.4.3 Главная зона" на
стр.60.
# Код Описание
[3.1] Отсутствуе
т
Расписание
▪ 0: Нет
▪ 1: Да
Расписание нагрева
С использованием экрана расписания можно настроить
расписание для температуры нагрева дополнительной зоны.
Дополнительная информация об этом экране приведена в
разделе "8.3.8Экран расписания: Пример"на стр.57.
