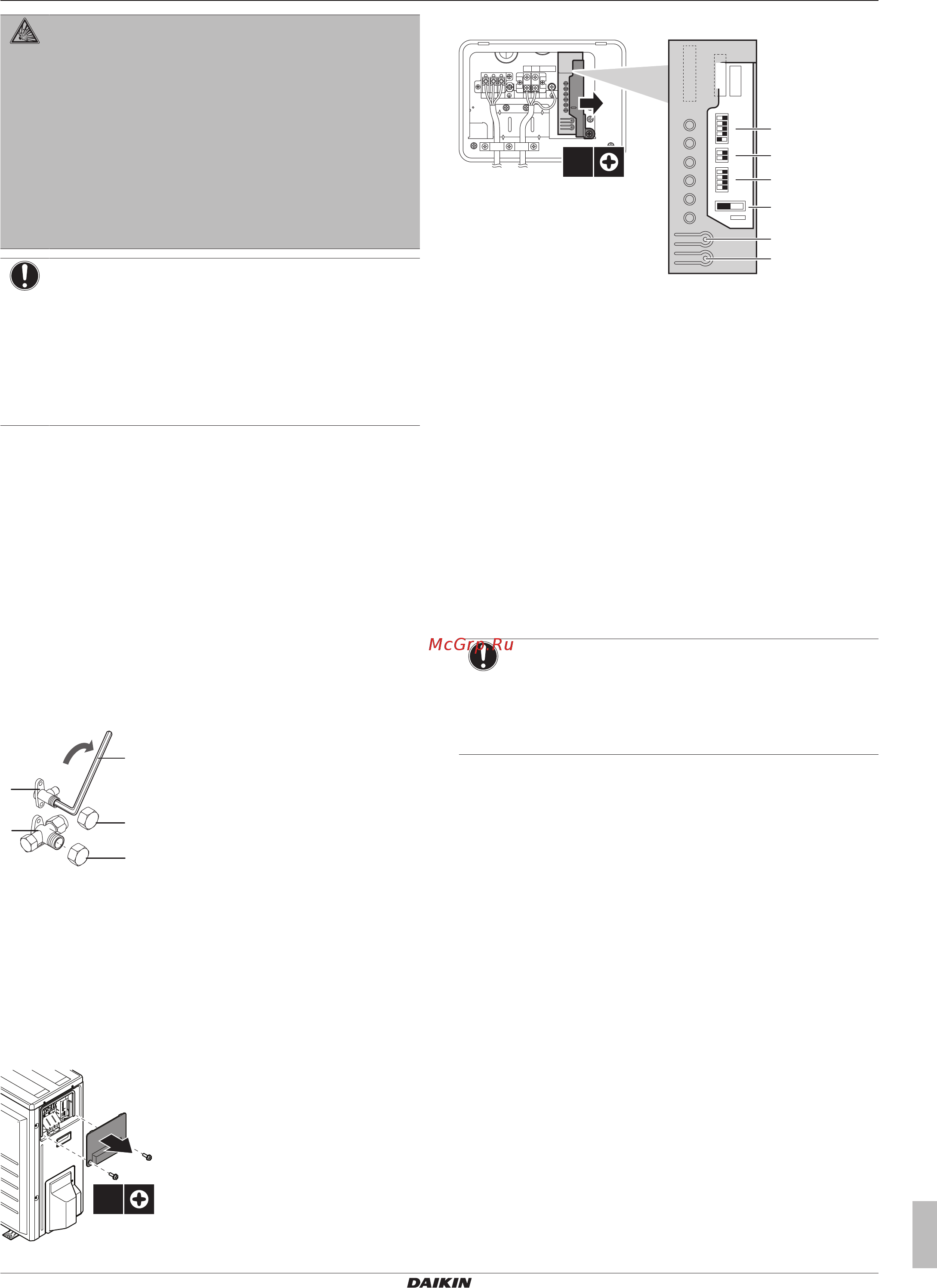

13 Утилизация
Руководство по применению для установщика
99
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – низкотемпературный раздельный
4P495248-1 – 2017.12
ОПАСНО! ВЗРЫВООПАСНО
Откачка хладагента в случае протечки. Правило,
которое необходимо соблюдать при откачке
хладагента из системы в случае его протечки:
▪ НЕЛЬЗЯ пользоваться автоматической функцией
откачки из блока, обеспечивающей сбор всего
хладагента из системы с его закачкой в наружный
блок. Возможное следствие: Самовозгорание и
взрыв работающего компрессора из-за поступления
в него воздуха.
▪ Пользуйтесь отдельной системой рекуперации,
чтобы НЕ включать компрессор блока.
ПРИМЕЧАНИЕ
Во время откачки, прежде чем отсоединять
трубопровод хладагента, выключите компрессор. Если
во время откачки компрессор продолжает работать, а
запорный вентиль открыт, при отсоединении
трубопровода хладагента воздух будет всасываться в
систему. Вследствие ненормального давления в
контуре хладагента возможны поломка компрессора
или повреждение системы.
Операция откачки извлечет весь хладагент из трубопроводов в
наружный агрегат.
1 Снимите крышки с газового и жидкостного запорных
вентилей.
2 Установите коллектор на газовый запорный вентиль.
3 Выполните операцию принудительного охлаждения. См.
раздел "13.3 Для запуска и остановки принудительного
охлаждения"на стр.99.
4 Через 5–10 минут (при очень низкой окружающей
температуре (<–10°C) через 1–2 минуты) шестигранным
гаечным ключом закройте жидкостный запорный вентиль.
5 На коллекторе проверьте, достигнут ли вакуум.
6 Через 2–3 минуты закройте газовый запорный вентиль и
остановите операцию принудительного охлаждения.
a
c
b
d
d
e
a Запорный вентиль газа
b Направление закрытия
c Шестигранный гаечный ключ
d Крышка вентиля
e Запорный вентиль жидкости
13.3 Для запуска и остановки
принудительного охлаждения
1 Отключите питание.
2 Снимите крышку распределительной коробки.
2×
3 Снимите сервисную крышку печатной платы.
1 2 3
L N
L N PWR
HEAT
COOL
4
3
2
1
2
1
E
D
C
B
A
A
1
2
3
4
5
SW1
SW3
SW2
SW5
SW6
SW4
S501
S502
S2
1×
4 Установите DIP-переключатели SW5 и SW6 в положение
ВЫКЛ.
5 Установите DIP-переключатель SW2 в положение COOL
(ОХЛАЖДЕНИЕ).
6 Установите на место сервисную крышку печатной платы.
7 Включите питание. Перейдите к следующему шагу в
течение 3 минут после перезапуска.
8 Чтобы запустить принудительное охлаждение, нажмите
переключатель принудительного охлаждения SW1.
9 Чтобы прекратить принудительное охлаждение, нажмите
переключатель принудительного охлаждения SW1 еще раз.
10 Выключите питание, снимите крышку распределительной
коробки и сервисную крышку печатной платы и установите
DIP-переключатели SW5, SW6 и SW2 в первоначальное
положение.
11 Установите на место сервисную крышку печатной платы и
крышку распределительной коробки и включите питание.
ПРИМЕЧАНИЕ
Во время работы в режиме принудительного
охлаждения температура воды должна оставаться
выше 5°C (см. показания температуры внутреннего
агрегата). Для этого можно, например, активировать
все вентиляторы фанкойлов.
