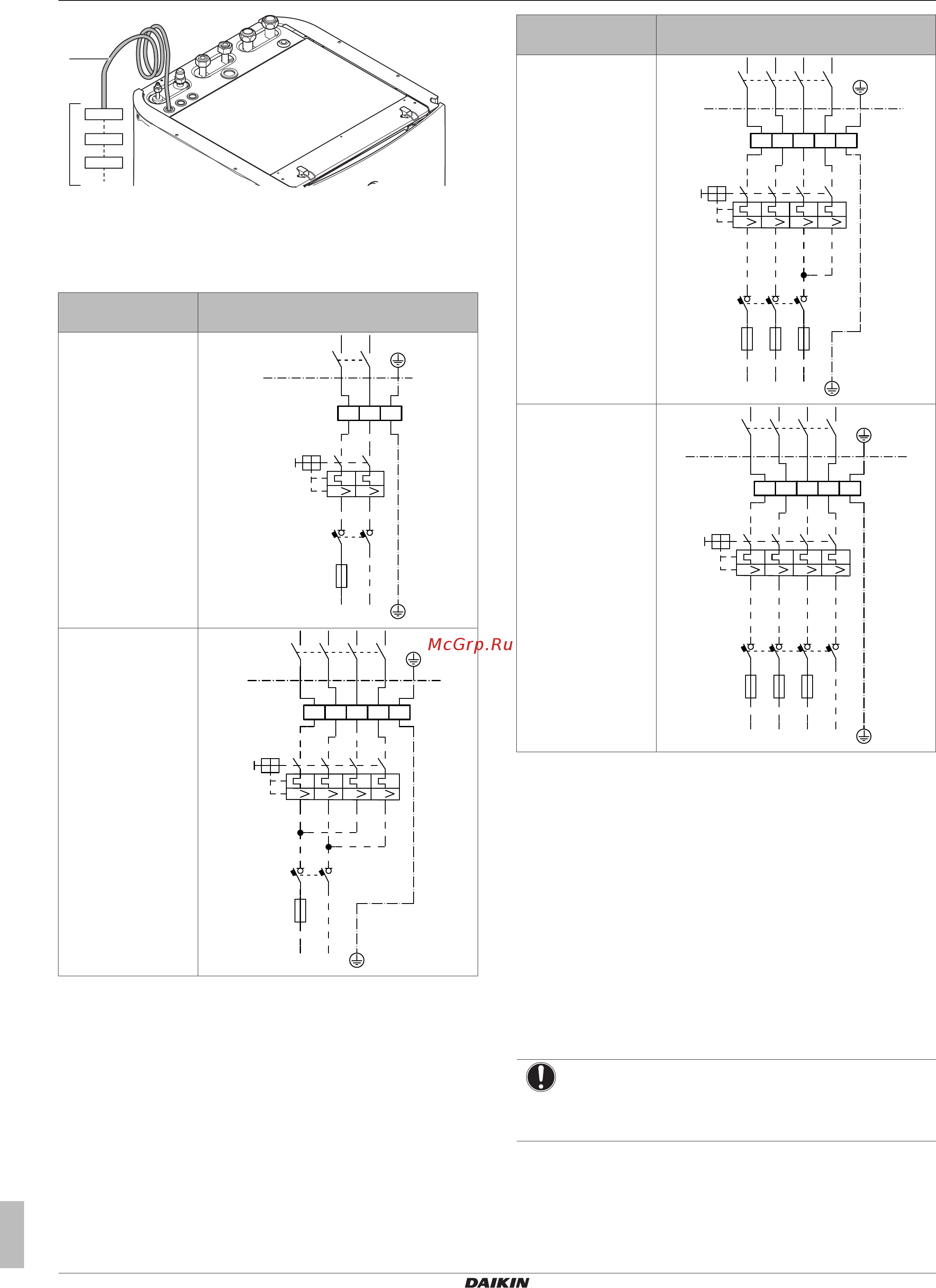

7 Монтаж
Руководство по применению для установщика
50
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – низкотемпературный раздельный
4P495248-1 – 2017.12
X6M
F1B
Q1DI
a
b
a Устанавливаемый на заводе кабель, подсоединенный к
контактору резервного нагревателя внутри
распределительной коробки (K1M для моделей *3V;
K5M для моделей *6V и *9W)
b Электропроводка, устанавливаемая на месте (см.
таблицу ниже)
Модель
(электропитание)
Подключение электропитания к
резервному нагревателю
*3V (1N~230В)
1N~, 50 Hz
230 V AC
SWB
Q1DI
1
2
3
4
F1B
I I
L N
X6M
2
1
K1M
4
3
*6V (1N~230В)
1N~, 50 Hz
230 V AC
SWB
4
3
6
5
2
1
K5M
14
13
Q1DI
1
2
3
4
5
6
7
8
F1B
II I I
NL
X6M
Модель
(электропитание)
Подключение электропитания к
резервному нагревателю
*6V (3~230В)
SWB
3~, 50 Hz
230 V AC
4
3
6
5
2
1
K5M
14
13
1
2
3
4
5
6
7
8
F1B
II I I
Q1DI
L1 L2 L3
X6M
*9W (3N~400В)
3N~, 50 Hz
400 V AC
SWB
Q1DI
L1 L2 L3 N
1
2
3
4
5
6
7
8
F1B
II I I
X6M
2
1
K5M
4
3
6
5
14
13
F1B Предохранитель защиты от перегрузки (приобретается
на месте). Рекомендуемый предохранитель для
моделей *3V: 2-полюсный; 20А; кривая 400В; класс
отключения C. Рекомендуемый предохранитель для
моделей *6V и *9W: 4-полюсный; 20А; кривая 400В;
класс отключения C.
K1M Контактор (в нижней распределительной коробке)
K5M Защитный контактор (в нижней распределительной
коробке)
Q1DI Устройство защитного отключения (приобретается на
месте)
SWB Распределительная коробка
X6M Клеммная колодка (приобретается на месте)
7.9.10 Подсоединение запорного клапана
1 Подсоедините кабель управления клапана к
соответствующим контактам, как показано на приведенном
рисунке.
ПРИМЕЧАНИЕ
Проводка NC (нормально закрытого) клапана и NO
(нормально открытого) клапана подсоединяется по-
разному.
