7 Монтаж
Руководство по применению для установщика
34
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – низкотемпературный раздельный
4P495248-1 – 2017.12
▪ "7.2.5 Опускание распределительной коробки на
внутренний агрегат"на стр.34
▪ "7.8.5 Подсоединение сливного шланга к сливу" на
стр.45
▪ Если требуется доступ к распределительной коробке
высокого напряжения
2×
T25

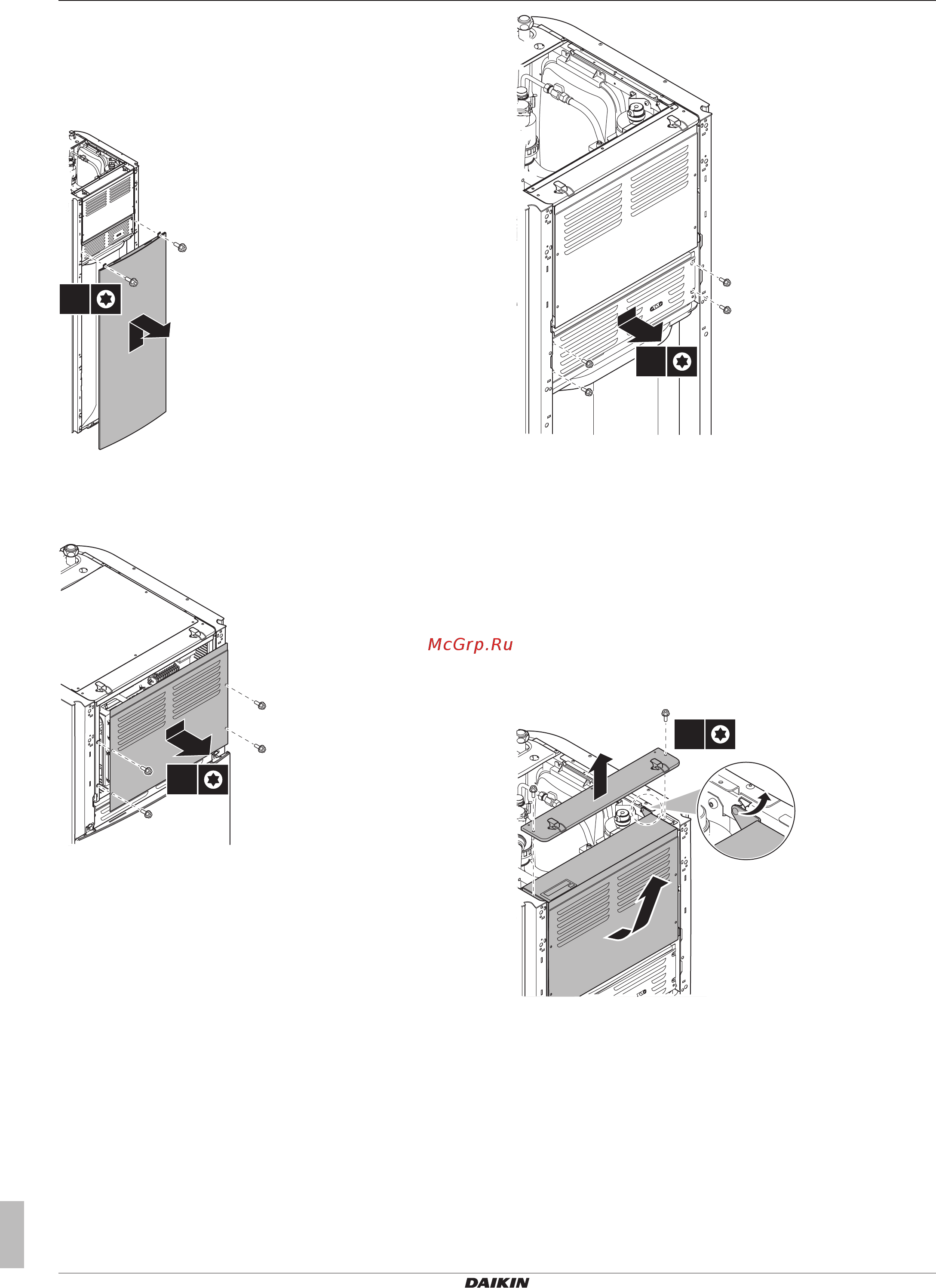

7.2.4 Чтобы открыть крышку
распределительной коробки
внутреннего агрегата
4×
T25
4×
T25
7.2.5 Опускание распределительной коробки
на внутренний агрегат
Во время монтажа вам потребуется доступ к внутренней части
внутреннего агрегата. Для облегчения доступа спереди
переместите распределительную коробку ниже на агрегат, как
описано:
Предварительные условия: Панель интерфейса пользователя
и передняя панель сняты.
1 Снимите верхнюю панель, которая удерживает
распределительную коробку в верхней части блока.
2 Наклоните распределительную коробку вперед и извлеките
ее из петель.
1
2
2×
T25
3 Расположите распределительную коробку ниже на
агрегате. Используйте две петли, расположенные ниже на
агрегате.
