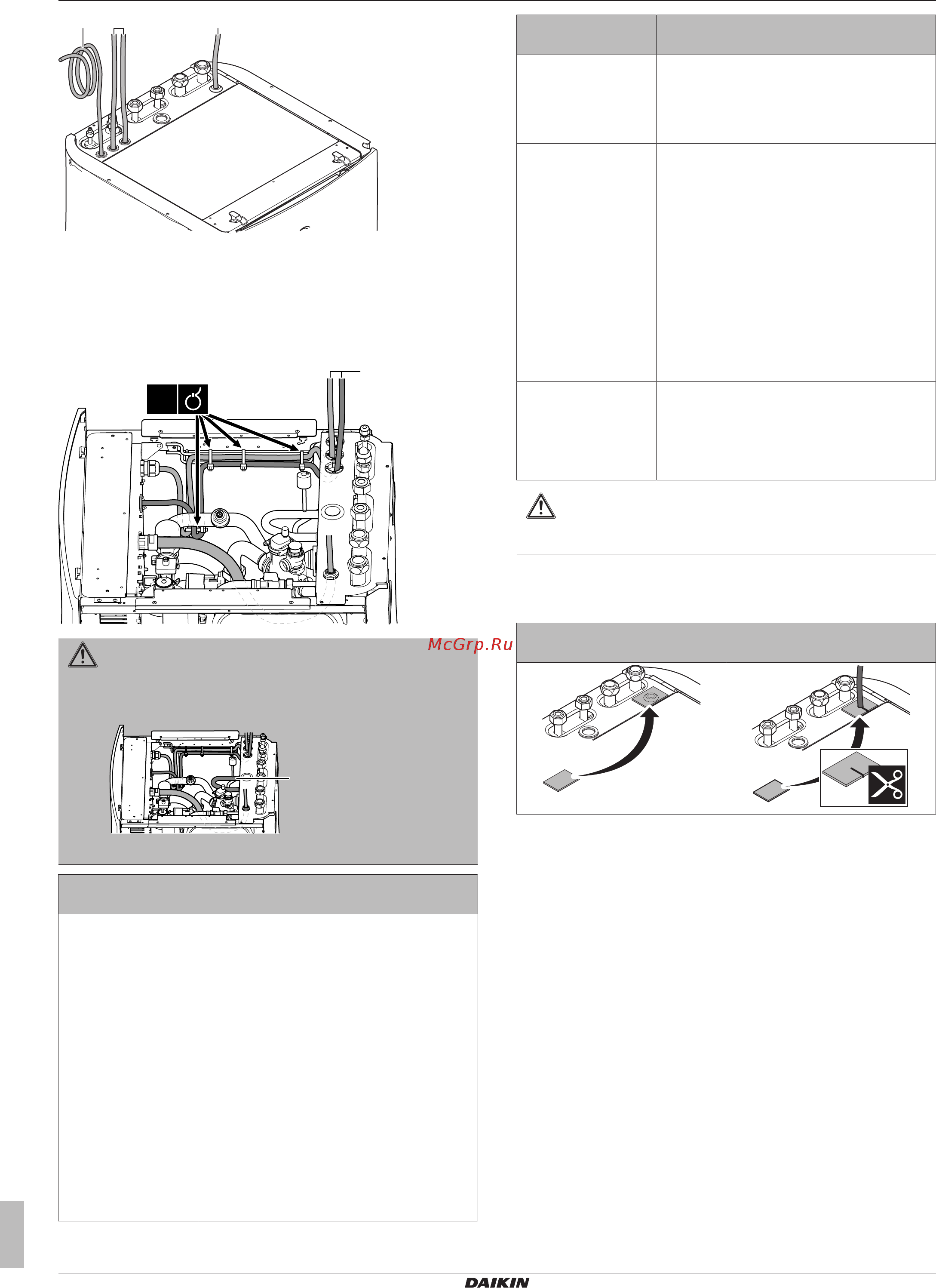

7 Монтаж
Руководство по применению для установщика
48
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA
Daikin Altherma – низкотемпературный раздельный
4P495248-1 – 2017.12
b+c ad
a, b, c Электропроводка, устанавливаемая на месте (см.
таблицу ниже)
d Устанавливаемый на заводе кабель для
электропитания резервного нагревателя
3 Проводка внутри агрегата должна быть выполнена, как
описано ниже. Зафиксируйте кабель на кабелепроводе с
помощью кабельных стяжек:
a
4×
b+c
ПРЕДУПРЕЖДЕНИЕ
Позаботьтесь о том, чтобы электропроводка НЕ
контактировала с трубопроводом хладагента, который
может быть очень горячим.
a
a Трубопровод газообразного хладагента
Проводка Допустимые кабели (в зависимости от
типа агрегата и установленных опций)
a
Низкое напряжение
▪ Контакт подачи электропитания с
предпочтительным энергосбережением
▪ Интерфейс пользователя,
используемый в качестве комнатного
термостата (опция)
▪ Цифровые входы потребления энергии
(приобретаются на месте)
▪ Наружный датчик окружающей
температуры (опция)
▪ Комнатный датчик окружающей
температуры (опция)
▪ Электрические счетчики
(приобретаются на месте)
▪ Предохранительный термостат
(приобретается на месте)
Проводка Допустимые кабели (в зависимости от
типа агрегата и установленных опций)
b
Высоковольтное
питание
▪ Соединительный кабель
▪ Обычная подача электропитания
▪ Подача электропитания с
предпочтительным энергосбережением
c
Сигнал управления
высокого
напряжения
▪ Конвектор теплового насоса (опция)
▪ Комнатный термостат (опция)
▪ Запорный клапан (приобретается на
месте)
▪ Насос горячей воды бытового
потребления (приобретается на месте)
▪ Подача аварийного сигнала
▪ Переключение на управление внешним
источником тепла
▪ Контроль режимов охлаждения/нагрева
помещения
d
Высоковольтное
питание
(устанавливаемый
на заводе кабель)
▪ Питание резервного нагревателя
ПРЕДОСТЕРЕЖЕНИЕ
НЕ вводите и не размещайте в блоке дополнительную
длину кабеля.
4 Загерметизируйте ввод проводки низкого напряжения с
использованием уплотнительной ленты (поставляется в
составе принадлежностей).
Без кабелей низкого
напряжения
С кабелями низкого
напряжения
7.9.8 Подключение основного источника
питания
1 Выполните подключение к сетевому электропитанию.
В случае установки обычного источника электропитания
