22
Vue d’ensemble des composants

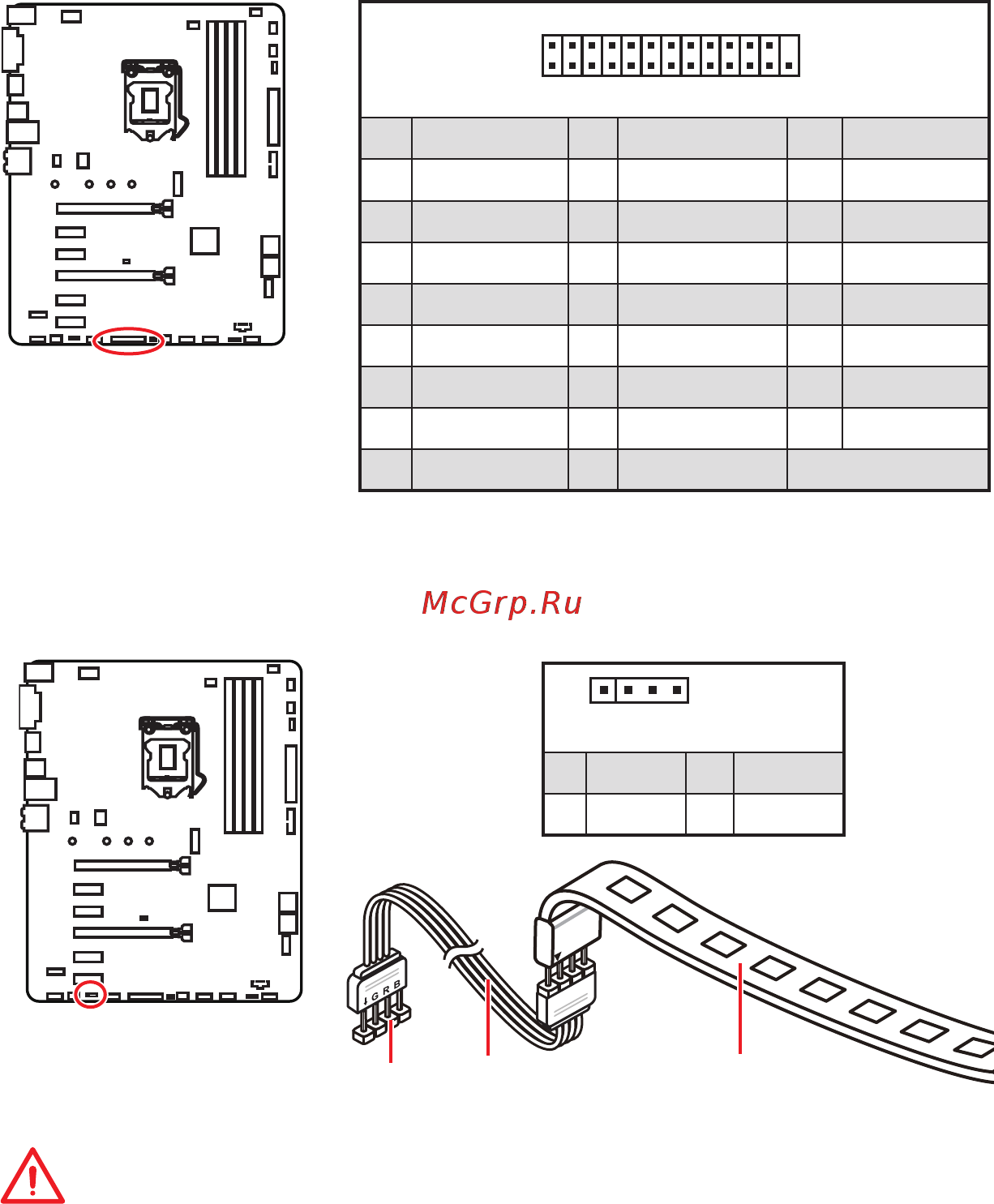

JLPT1 : Connecteur de port parallèle
Ce connecteur sert à connecter un support de port parallèle optionnel.
JRGB1 : Connecteur LED RGB
Le connecteur JRGB1 vous permet de connecter un ruban LED RGB de type 5050 12V.
Important
y
Le connecteur JRGB1 supporte des rubans LED RGB (12V/G/R/B) de type 5050 avec
une puissance nominale maximale de 3A (12V).
y
Veuillez garder la longueur du ruban LED inférieure à 2 mètres pour éviter la
gradation des couleurs.
y
Avant d’installer ou de retirer le ruban LED, veillez à toujours éteindre
l’alimentation et à débrancher le câble d’alimentation de la prise électrique.
y
Veuillez utiliser un logiciel MSI dédié pour contrôler le ruban d’extension LED.
1
2 26
25
1 RSTB# 2 AFD# 3 PRND0
4 ERR# 5 PRND1 6 PINIT#
7 PRND2 8 LPT_SLIN# 9 PRND3
10 Ground 11 PRND4 12 Ground
13 PRND5 14 Ground 15 PRND6
16 Ground 17 PRND7 18 Ground
19 ACK# 20 Ground 21 BUSY
22 Ground 23 PE 24 Ground
25 SLCT 26 No Pin
1
JRGB1
Câble d’extension
Ruban LED RGB de type
5050, sortie 12V
1
JRGB1
1 +12V 2 G
3 R 4 B
