Компоненты материнской платы
CPU_FAN1,SYS_FAN1~5, PUMP_FAN1: Разъемы вентиляторов
Разъемы вентиляторов можно разделить на два типа: с PWM (PulseWidth
Modulation) управлением и управлением постоянным током. Разъемы
вентиляторов с PWM управлением имеют контакт с постоянным напряжением
12В, а также контакт с сигналом управления скоростью вращения. Управление
скоростью вращения вентиляторов с управлением постоянным током,
осуществляется через соответсвующие разъемы путем изменения величины
напряжения. Поэтому, при подключении 3-х контактного (Non-PWM)
вентилятора к разъему для вентилятора PWM, скорость вентилятора всегда
будет максимальной. Работа такого вентилятора может оказаться достаточно
шумной. Для настройки режима работы вентилятора вручную (PWM или DC),
следуйте указаниям ниже.

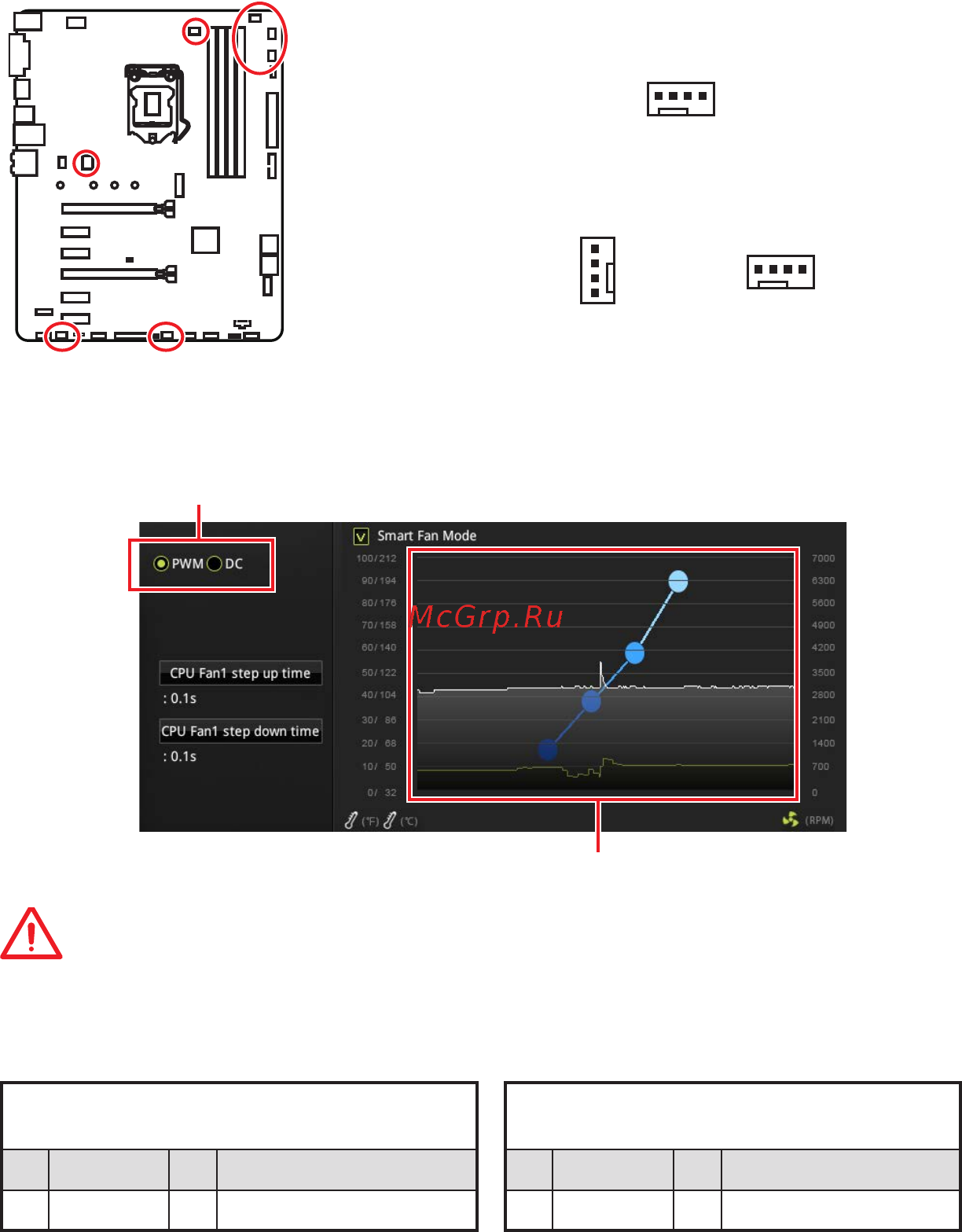

Переключение режимов работы и скорости вращения вентилятора
В меню BIOS > HARDWARE MONITOR вы можете выбрать режив работы
вентилятора: PWM или DC, а также настроить его скорость вращения.
Выберите режим PWM или DC
Внимание!
Убедитесь, что вентиляторы работают правильно после выбора режима
PWM/ DC.
Вы можете регулировать скорость вращения вентилятора
в зависимости от температуры процессора путем
изменения положения градиентных точек.
Назначение контактов разъема для режима
PWM
1 Ground 2 +12V
3 Sense 4 Speed Control Signal
Назначение контактов разъема для
режима DC
1 Ground 2 Voltage Control
3 Sense 4 NC
Назначение контактов разъема для подключения вентилятора
1
CPU_FAN1/ PUMP_FAN1
Разъем вентилятора с управлением
PWM по умолчанию
Разъем вентилятора с управлением
DC по умолчанию
1
SYS_FAN1/ 4/ 5 SYS_FAN2/ 3
1
