15
Компоненты материнской платы
SATA1~5: Разъемы SATA 6Гб/с
Эти разъемы представляют собой интерфейсные порты SATA 6Гб/с. К
каждому порту можно подключить одно устройство SATA.
Внимание!
y
Порт SATA1 будет недоступен при установке модуля M.2 SATA SSD в разъеме
M.2.
y
Избегайте перегибов кабеля SATA под прямым углом. В противном случае,
возможна потеря данных при передаче.
y
Кабели SATA оснащены одинаковыми коннекторами с обеих сторон.
Однако, для экономии занимаемого пространства к материнской плате
рекомендуется подключать плоский разъем.

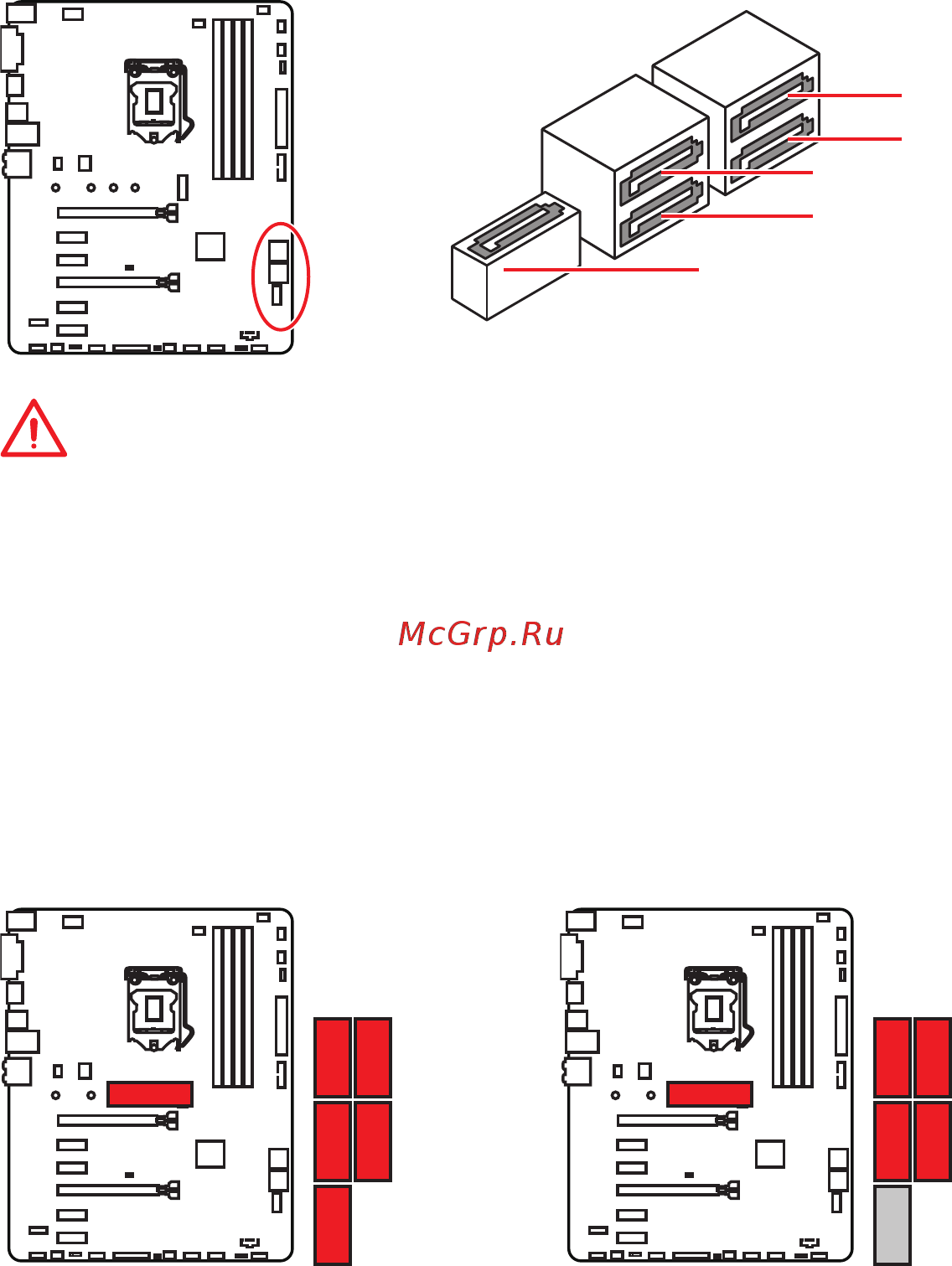

SATA2
SATA4
SATA3
SATA5
SATA1
Разъемы М.2 и различные возможные примеры использования
PCIe SATA
SATA5
SATA5
SATA1 SATA3
SATA2
SATA2
SATA3
SATA4
SATA4
1xM.2 PCIe SSD + 5x SATA HDD 1x M.2 SATA SSD + 4x SATA HDDs
