24

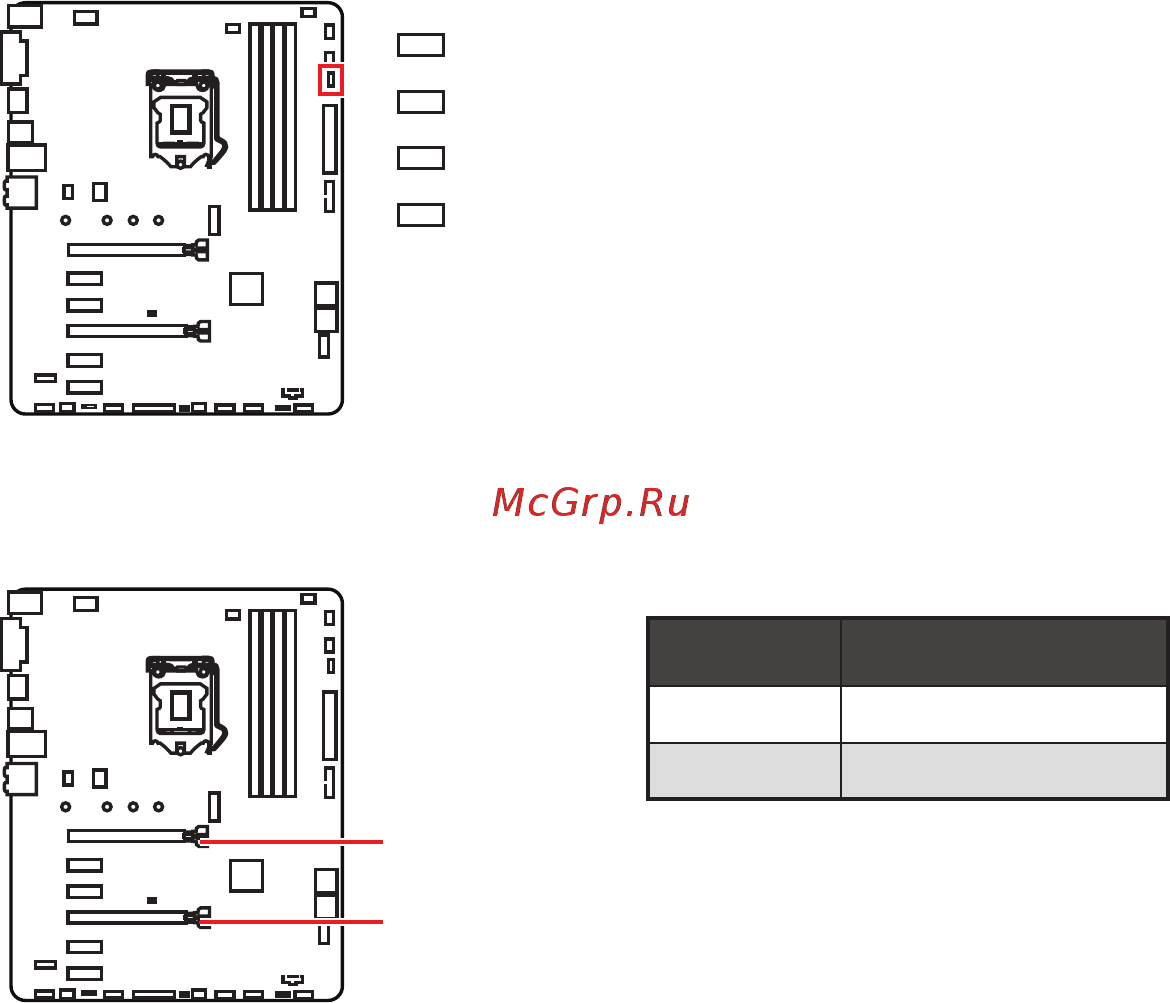

Onboard LEDs
PCI_E1 LED
PCI_E4 LED
PCIe x16 slot LEDs
These LED indicate the PCIe x16 slot status.
LED Color PCIe slot status
Red x16 mode
White x8, x4, x1 mode
Onboard LEDs
EZ Debug LED
These LEDs indicate the status of key components during booting process. When an
error is occurred, the corresponding LED stays lit until the problem is solved.
CPU - indicates CPU is not detected or fail.
DRAM - indicates DRAM is not detected or fail.
VGA - indicates GPU is not detected or fail.
BOOT - indicates the booting device is not detected
or fail.
