Configuration du BIOS

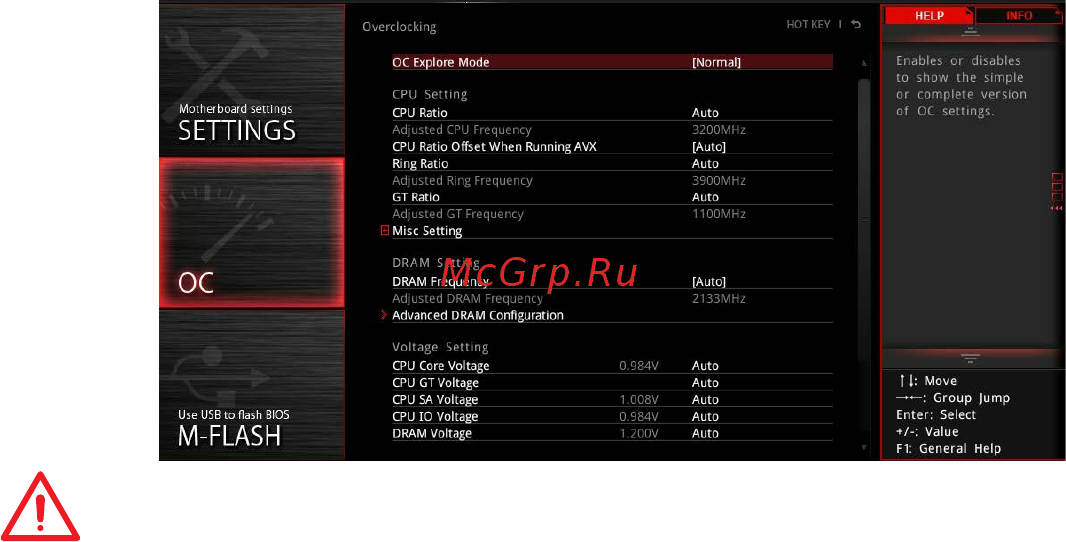

OC Menu (menu overclocking)
Ce menu est destiné aux utilisateurs avancés souhaitant overclocker leur carte mère.
Important
y
L’overclocking manuel du PC n’est recommandé que pour les utilisateurs avancés.
y
L’overclocking n’est pas garanti et une mauvaise manipulation peut rendre nulle
votre garantie et sévèrement endommager votre matériel.
f OC Explore Mode [Normal]
Active ou désactive le mode Normal ou Expert des réglages OC.
[Normal] Fournit les réglages OC standards dans les réglages BIOS.
[Expert] Fournit les réglages OC avancés pour les utilisateurs avancés et à
configurer dans les réglages BIOS.
Remarque : Nous utilisons le symbole * pour indiquer les réglages OC du mode
Expert.
f CPU Ratio Apply Mode [All Core]*
Règle le mode d’application en cours pour le ratio (ou multiplicateur du processeur).
Ce menu n’apparaît que si le processeur installé est compatible avec Turbo Boost.
[All Core] Active le paramètre CPU Ratio. Tous les cœurs du processeur
fonctionnent avec le même ratio, paramétré dans CPU Ratio.
[Per Core] Active le Core X X of X xxxx MHz. Règle le ratio de chaque cœur CPU
séparément.
[Turbo Ratio] Active le X-Core Ratio Limit. Cette option n’apparaît que si le
processeur installé prend cette fonction en charge.
f X-Core Ratio Limit [Auto]*
Permet de définir le ratio du processeur pour différent nombre de coeurs actifs. Ce
menu n’apparaît que lorsque CPU Ratio Apply Mode est mis en Turbo Ratio.
f Adjusted CPU Frequency
Montre la fréquence ajustée du processeur. Fonctionne en lecture seule.
