15
Übersicht der Komponenten
Wichtig
y
Intel
®
RST unterstützt nur PCIe M.2 SSD mit UEFI ROM.
y
Intel
®
Optane
TM
Technik wird unterstützt.
M2_1: M.2 Steckplatz (Key M)
1
2
3
30°

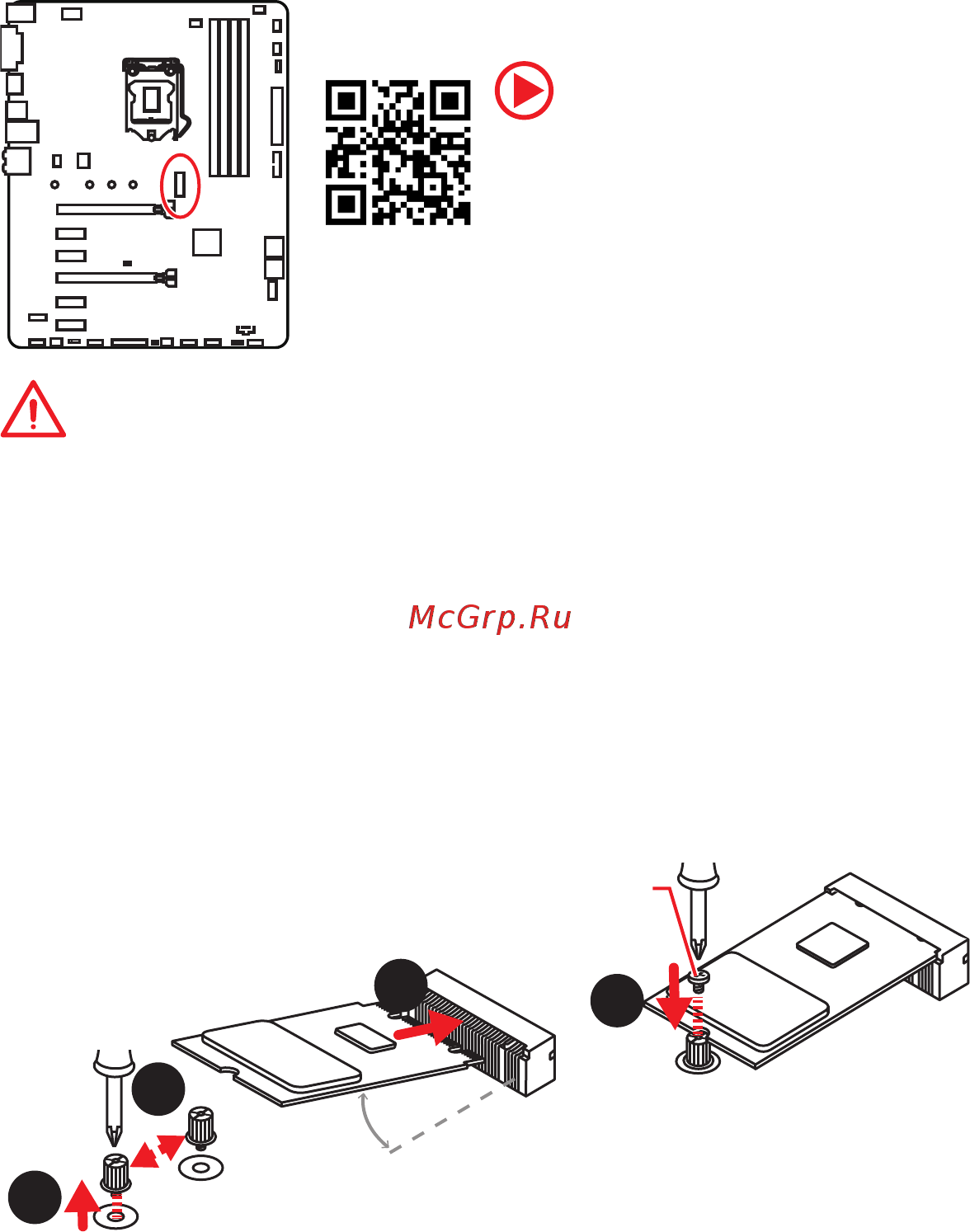

Installation einer M.2 SSD
1. Lösen Sie die M.2-Schraube aus dem
Motherboard.
2. Platzieren Sie die M.2-Schraube an der
geeigneten Position für Ihre M.2 SSD.
3. Stecken Sie eine M.2-SSD im
30-Grad-Winkel in den M.2-
Steckplatz.
4. Schrauben Sie die M.2-SSD mit der
mitgelieferten M.2-Schraube fest.
4
Mitgelieferte
M.2-Schraube
Video-Demonstration
Eine anschauliche Darstellung zur
Installation eines M.2 Moduls finden Sie im
Video.
http://youtu.be/JCTFABytrYA
