15
Overview of Components

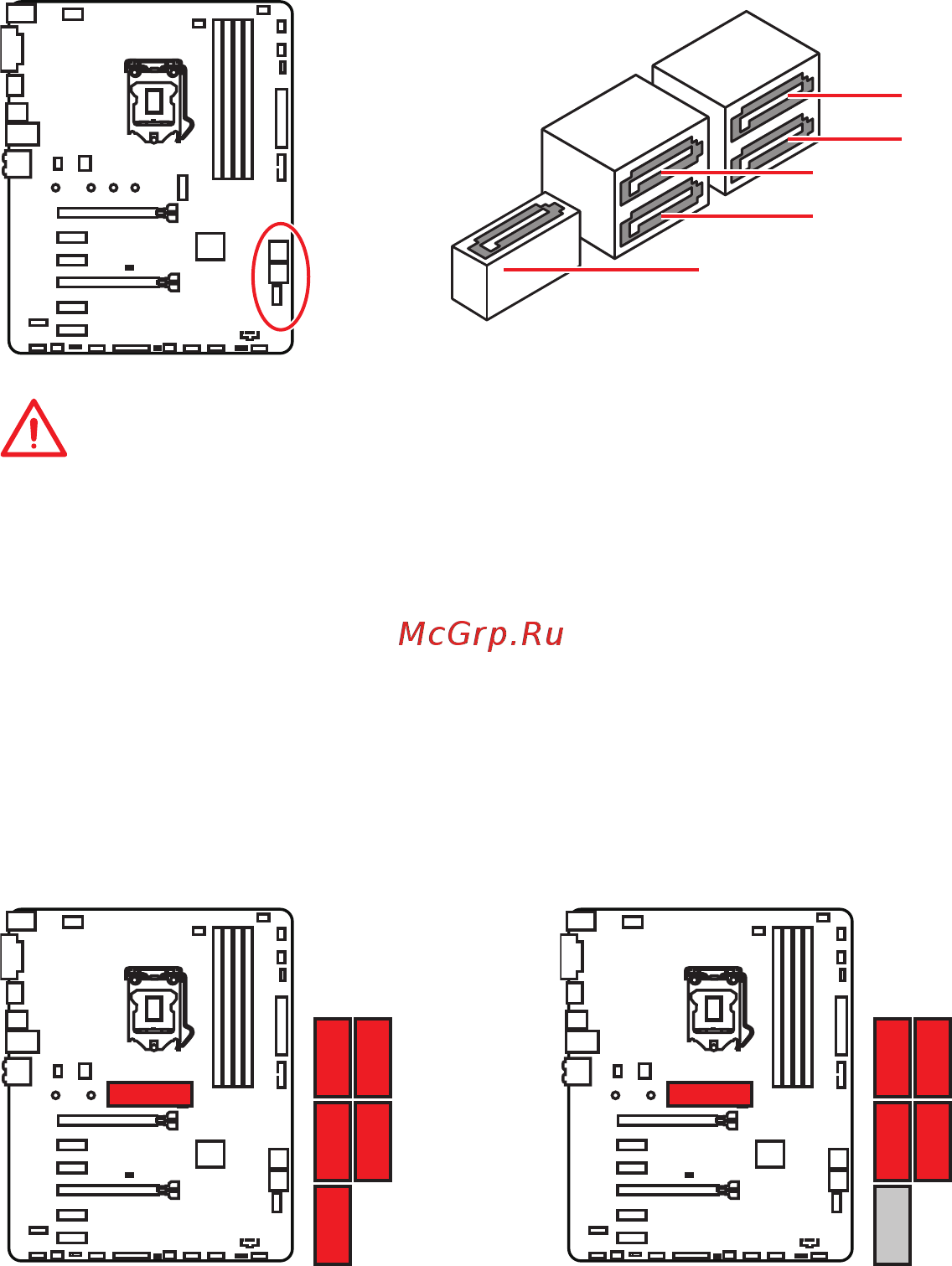

SATA1~5: SATA 6Gb/s Connectors
These connectors are SATA 6Gb/s interface ports. Each connector can connect to one
SATA device.
Important
y
SATA1 port will be unavailable when an M.2 SATA SSD module has been installed in
the M.2 slot.
y
Please do not fold the SATA cable at a 90-degree angle. Data loss may result during
transmission otherwise.
y
SATA cables have identical plugs on either sides of the cable. However, it is
recommended that the flat connector be connected to the motherboard for space
saving purposes.
SATA2
SATA4
SATA3
SATA5
SATA1
M.2 slot with examples of various combination possibilities
PCIe SATA
SATA5
SATA5
SATA1 SATA3
SATA2
SATA2
SATA3
SATA4
SATA4
1xM.2 PCIe SSD + 5x SATA HDD 1x M.2 SATA SSD + 4x SATA HDDs
