Übersicht der Komponenten
SATA1~5: SATA 6Gb/s Anschlüsse
Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle SATA 6 Gb/s. Pro
Anschluss kann ein SATA Gerät angeschlossen werden.
Wichtig
y
Der SATA1-Steckplatz wird nicht zur Verfügung, wenn Sie ein M.2 SATA SSD Modul
im M.2-Steckplatz installieren.
y
Knicken Sie das SATA-Kabel nicht in einem 90° Winkel. Datenverlust könnte die
Folge sein.
y
SATA-Kabel haben identische Stecker an beiden Enden. Es wird empfohlen den
flachen Stecker auf dem Motherboard einstecken.

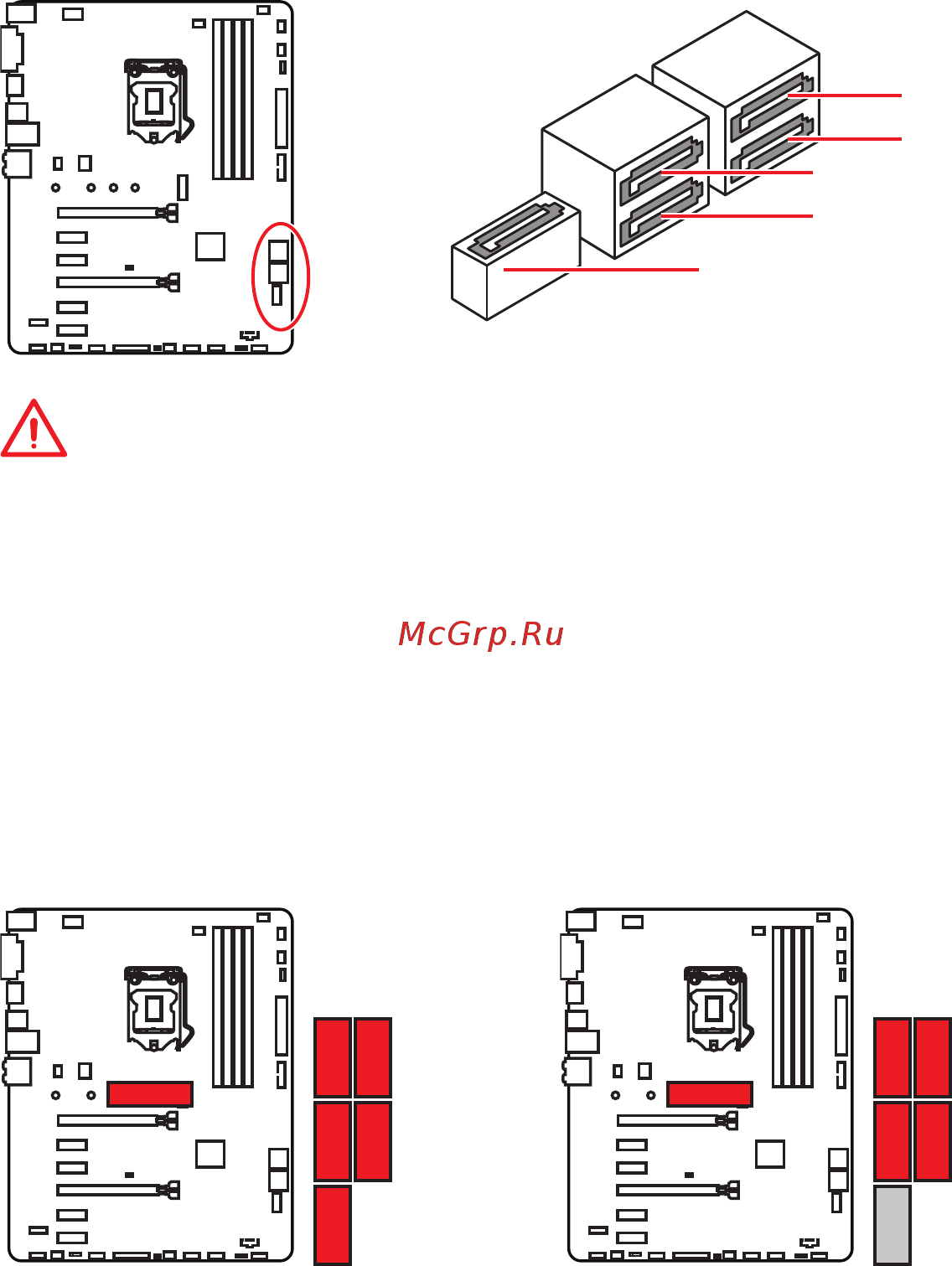

SATA2
SATA4
SATA3
SATA5
SATA1
M.2 Steckplätze mit Beispielen zu den verschiedenen
Kombinationsmöglichkeiten
1xM.2 PCIe SSD + 5x SATA HDD 1x M.2 SATA SSD + 4x SATA HDDs
PCIe SATA
SATA5
SATA5
SATA1 SATA3
SATA2
SATA2
SATA3
SATA4
SATA4
