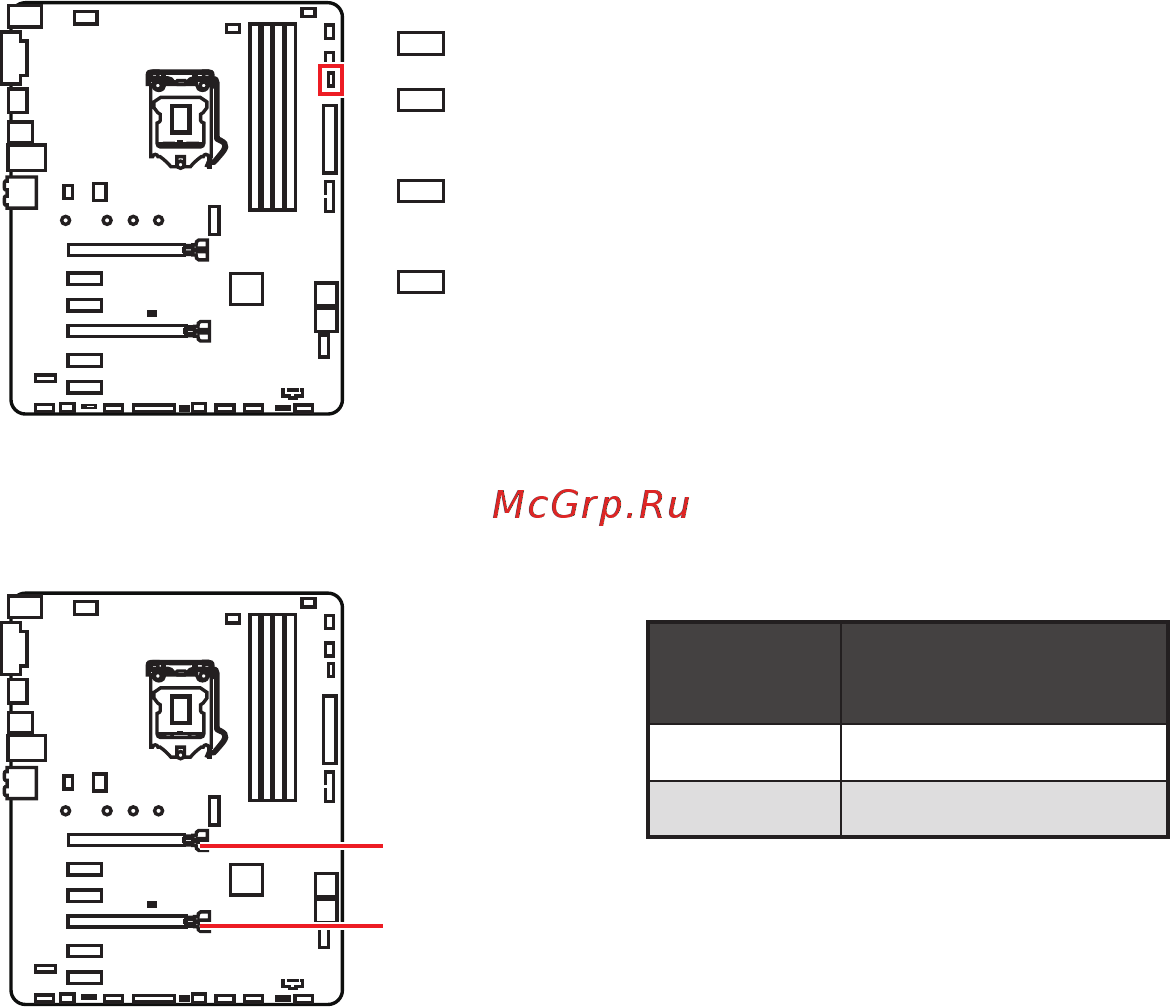

Встроенные индикаторы
PCI_E1 LED
PCI_E4 LED
Индикаторы слотов PCIe x16
Данные светодиоды показывают состояния слотов PCIe x16.
Цвет LED
Состояния
слотов PCIe
Красный x16
Белый x8, x4, x1
Встроенные индикаторы
Индикаторы отладки EZ
Данные светодиоды показывают состояния основных компонентов
в процессе загрузки. При возникновении ошибки, соответствующий
светодиод продолжает гореть до устранения проблемы.
CPU - процессор не обнаружен или поврежден.
DRAM - память DRAM не обнаружена или
повреждена.
VGA - видеокарта не обнаружена или
повреждена.
BOOT - устройство загрузки не обнаружено или
повреждено.
