24

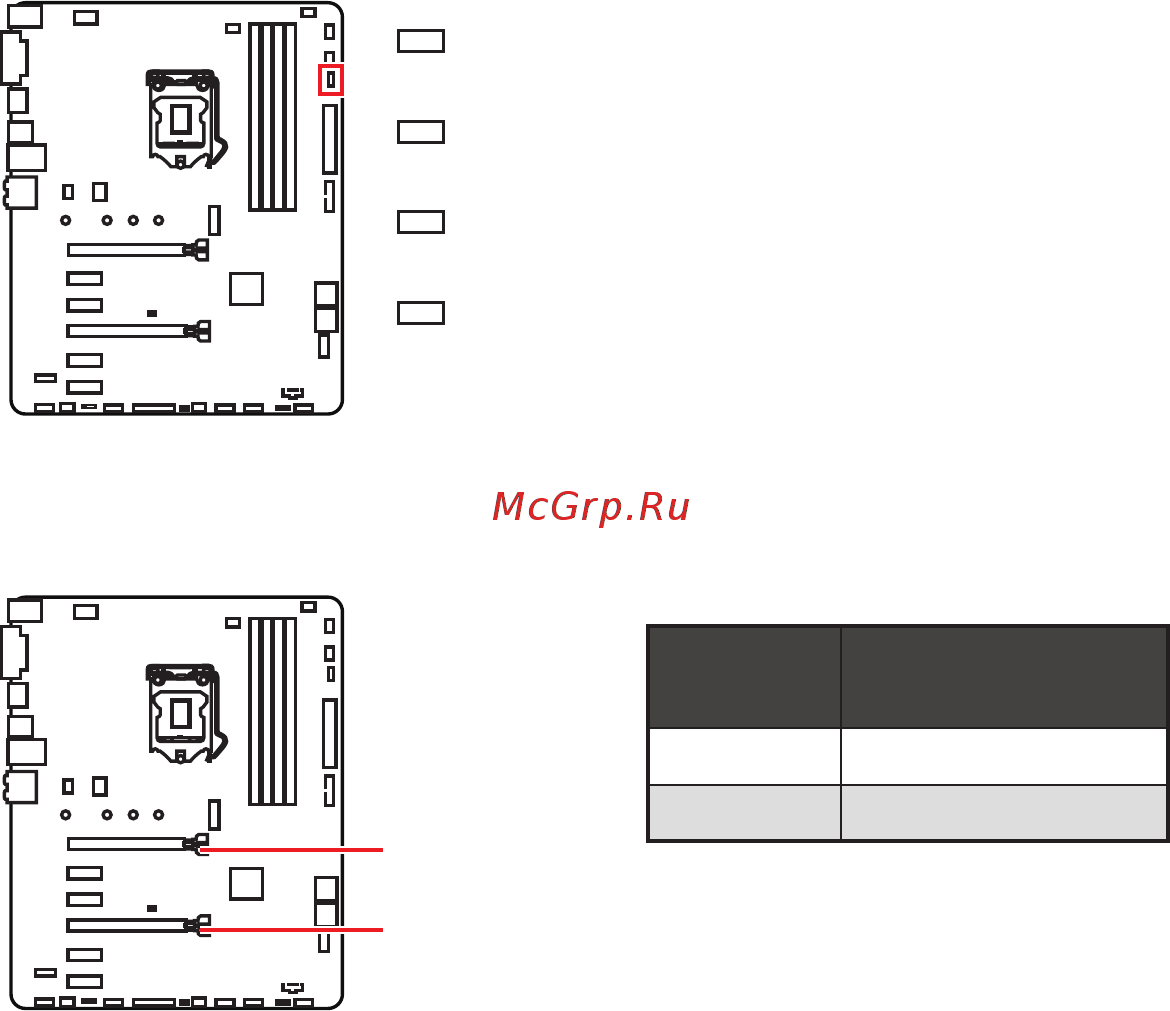

Indicateurs LED embarqués
LED de PCI_E1
LED de PCI_E4
Indicateurs LED du slot PCIe x16
Ces LED indiquent l’état des slots PCIe x16.
Couleur de
la LED
Etat du slot PCIe
Rouge mode x16
Blanc mode x8, x4, x1
Indicateurs LED embarqués
EZ Debug LED
Ces LED indiquent l’état des composants clés au cours du processus de démarrage.
En cas d’erreur, la LED correspondante reste allumée jusqu’à ce que le problème soit
résolu.
CPU - indique que le CPU n’est pas détecté ou que
son initialisation a échoué.
DRAM -indique que la mémoire DRAM n’est pas
détectée ou que son initialisation a échoué.
VGA - indique que le GPU n’est pas détecté ou que
son initialisation a échoué.
BOOT - indique que le périphérique de démarrage
n’est pas détecté ou que son initialisation a
échoué.
