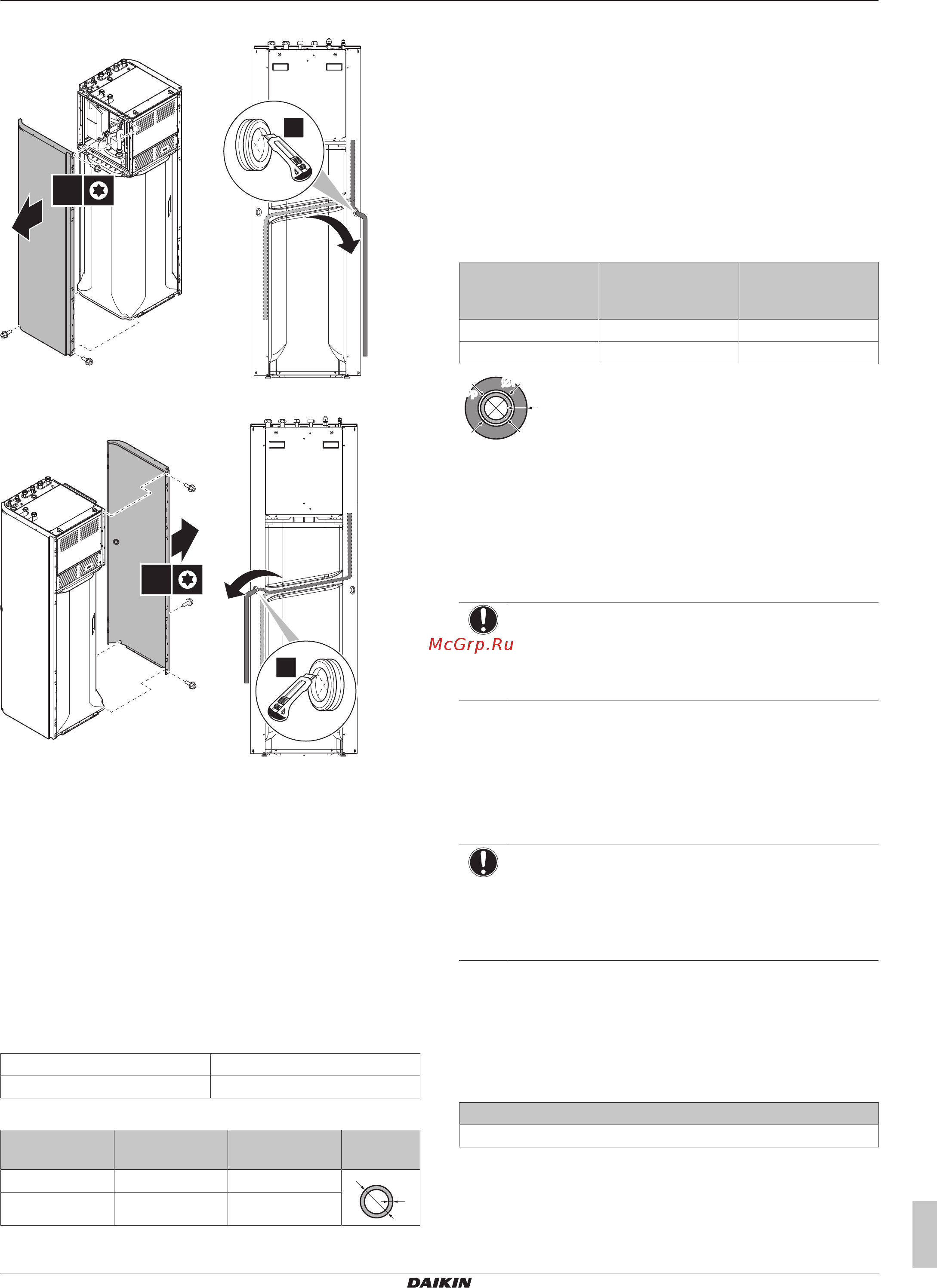

5 Монтаж трубопроводов
Руководство по монтажу
11
EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629092-1A – 2020.08
Вариант 1: через левую боковую панель
1
3×
T25
3
2
Вариант 2: через правую боковую панель
1
3×
T25
3
2
5 Монтаж трубопроводов
5.1 Подготовка трубопровода
хладагента
5.1.1 Требования к трубопроводам
хладагента
▪ Материал изготовления труб: Бесшовная медь,
подвергнутая фосфорнокислой антиокислительной
обработке.
▪ Диаметр трубок:
Трубопровод жидкости Ø6,4мм (1/4")
Газопровод Ø15,9мм (5/8")
▪ Степень твердости и толщина стенок:
Наружный
диаметр (Ø)
Степень отжига Толщина (t)
(a)
6,4мм (1/4") Отожженная (O) ≥0,8мм
t
Ø
15,9мм (5/8") Отожженная (O) ≥1,0мм
(a)
В зависимости от действующего законодательства и от
максимального рабочего давления блока (см. значение
параметра «PS High» на паспортной табличке) могут
потребоваться трубки с повышенной толщиной стенок.
5.1.2 Изоляция трубопровода хладагента
▪ В качестве изоляционного материала используется
пенополиэтилен:
▪ с коэффициентом теплопередачи от 0,041 до 0,052 Вт/мК
(0,035 - 0,045ккал/мч°C)
▪ с теплостойкостью не менее 120°C
▪ Толщина изоляции
Наружный диаметр
трубы (Ø
p
)
Внутренний
диаметр изоляции
(Ø
i
)
Толщина изоляции
(t)
6,4мм (1/4") 8~10мм 10мм
15,9мм (5/8") 16~20мм 13мм
Ø
i
Ø
i
t
Ø
p
Ø
p
Если температура воздуха превышает 30°C, а относительная
влажность выше 80%, толщина изоляционного материала
должна быть не менее 20 мм — тогда на поверхности
изоляционного материала конденсат скапливаться не будет.
5.2 Подготовка трубопроводов
воды
ПРИМЕЧАНИЕ
В случае пластмассовых трубопроводов убедитесь в
том, что они не допускают диффузии кислорода
согласно стандарту DIN 4726. Диффузия кислорода в
трубы может привести к чрезмерной коррозии.
▪ Клапан расширительного бака. Клапан расширительного
бака (если установлен) ДОЛЖЕН быть открыт.
5.2.1 Проверка объема и расхода воды
Минимальный объем воды
Требования к минимальному объему воды отсутствуют.
ПРИМЕЧАНИЕ
Когда циркуляция в каждом контуре нагрева/
охлаждения помещения контролируется дистанционно
управляемыми клапанами, важно поддерживать
указанный минимальный объем воды даже при
закрытых клапанах.
Минимальный расход
Убедитесь, что минимальный расход в установке гарантируется
при любых условиях в каждой зоне по отдельности. Этот
минимальный расход — это расход, требуемый во время
размораживания/работы резервного нагревателя. Для этой цели
используйте перепускной клапан избыточного давления,
поставляемый вместе с агрегатом.
Минимально допустимый расход
12л/мин
