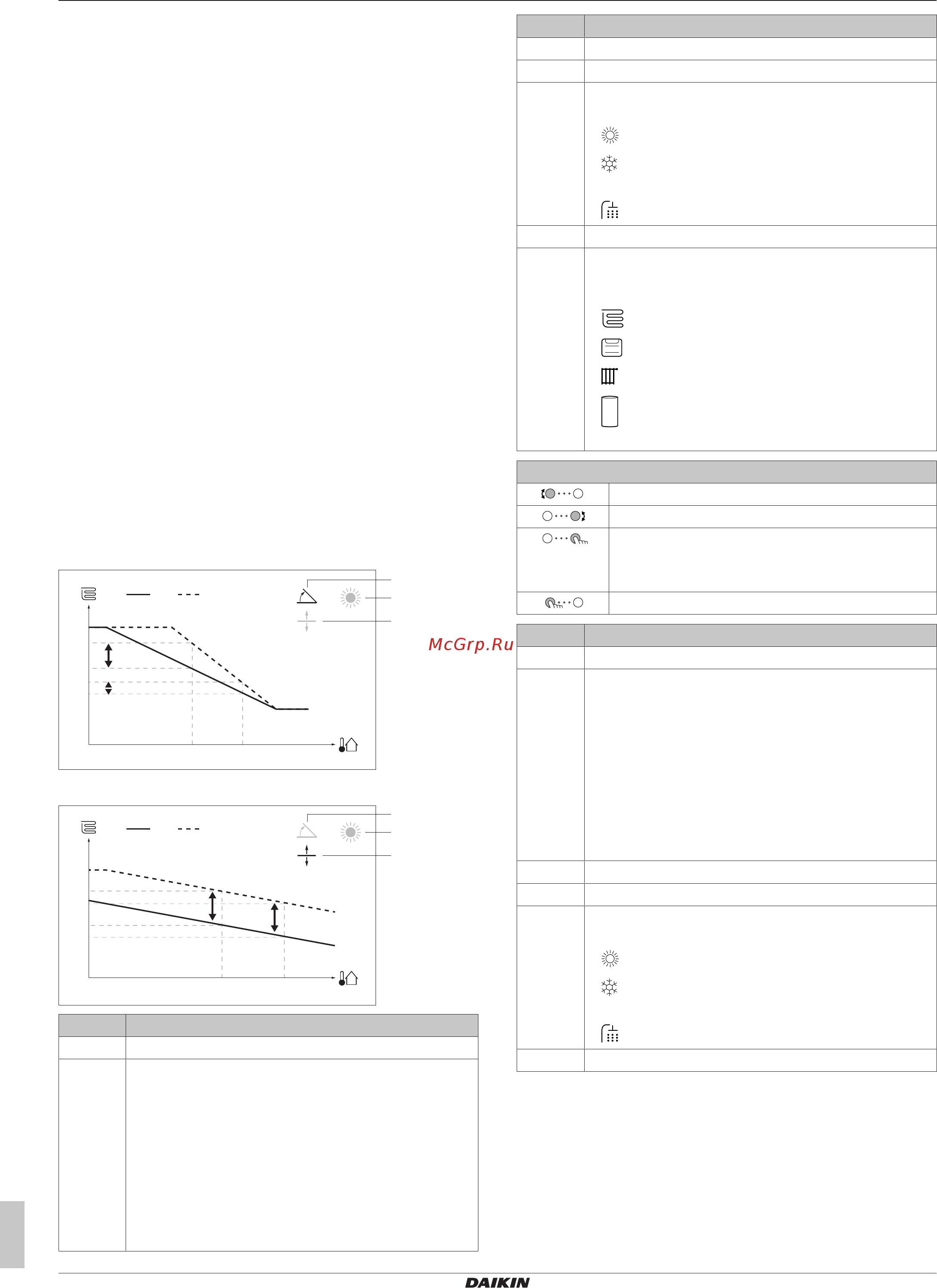

7 Конфигурирование
Руководство по монтажу
30
EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629092-1A – 2020.08
7.2.7 Подробный экран с кривой
зависимости от погоды
При работе в погодозависимом режиме нужная температура
воды на выходе или температура в резервуаре определяется
автоматически в зависимости от средней температуры снаружи.
Когда температура снаружи ниже, то температура воды на
выходе или температура в резервуаре должна быть выше,
поскольку водопроводные трубы будут холоднее, и наоборот.
Наклон и смещение
Задайте кривую метеозависимости, указав ее наклон и
смещение:
▪ Если изменить наклон, то при разных окружающих
температурах будет разное увеличение или уменьшение
температуры воды на выходе. Например, если температура
воды на выходе в общем случае подходящая, но при низких
окружающих температурах оказывается слишком низкой, то
увеличьте наклон, чтобы при понижении окружающих
температур вода на выходе нагревалась до более высокой
температуры.
▪ Если изменить смещение, то при разных окружающих
температурах будет одинаковое увеличение или уменьшение
температуры воды на выходе. Например, если при разных
окружающих температурах вода на выходе всегда немного
холоднее, чем нужно, то увеличьте смещение, чтобы
температура воды на выходе одинаково повышалась при всех
окружающих температурах.
Примеры
Кривая метеозависимости, когда выбран наклон:
X1 X2
c
d
e
Y1
Y2
Y3
Y4
a b
Кривая метеозависимости, когда выбрано смещение:
Y1
Y2
Y3
Y4
X1 X2
a b
c
d
e
Позиция Описание
a Кривая зависимости от погоды до изменений.
b Кривая зависимости от погоды после изменений (для
примера):
▪ Если изменен наклон, то новая предпочтительная
температура в точке X1 увеличится на большую
величину, чем предпочтительная температура в
точке X2.
▪ Если изменено смещение, то новая
предпочтительная температура в точке X1
увеличится на такую величину, что и
предпочтительная температура в точке X2.
Позиция Описание
c Наклон
d Смещение
e Зона, выбранная для работы в погодозависимом
режиме:
▪ : Нагрев основной или дополнительной зоны
▪ : Охлаждение основной или дополнительной
зоны
▪ : Горячая вода бытового потребления
X1, X2 Примеры окружающей температуры (снаружи)
Y1, Y2,
Y3, Y4
Примеры нужной температуры в резервуаре или
температуры воды на выходе. Значок соответствует
нагревательному прибору для этой зоны:
▪ : Нагрев полов
▪ : Фанкойл
▪ : Радиатор
▪ : Резервуар горячей воды бытового
потребления
Возможные действия на этом экране
Выберите наклон или смещение.
Увеличьте или уменьшите наклон/смещение.
Если выбран наклон: задайте наклон и
перейдите к смещению.
Если выбрано смещение: задайте смещение.
Подтвердите изменения и вернитесь в подменю.
Позиция Описание
a Кривая зависимости от погоды до изменений.
b Кривая зависимости от погоды после изменений (для
примера):
▪ Если изменен наклон, то новая предпочтительная
температура в точке X1 увеличится на большую
величину, чем предпочтительная температура в
точке X2.
▪ Если изменено смещение, то новая
предпочтительная температура в точке X1
увеличится на такую величину, что и
предпочтительная температура в точке X2.
c Наклон
d Смещение
e Зона, выбранная для работы в погодозависимом
режиме:
▪ : Нагрев основной или дополнительной зоны
▪ : Охлаждение основной или дополнительной
зоны
▪ : Горячая вода бытового потребления
X1, X2 Примеры окружающей температуры (снаружи)
