10 Технические данные
Руководство по монтажу
40
EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629092-1A – 2020.08
10 Технические данные
Подмножество новейших технических данных доступно на региональном веб-сайте Daikin (общедоступно). Все новейшие
технические данные доступны на веб-сайте Daikin Business Portal (требуется аутентификация).

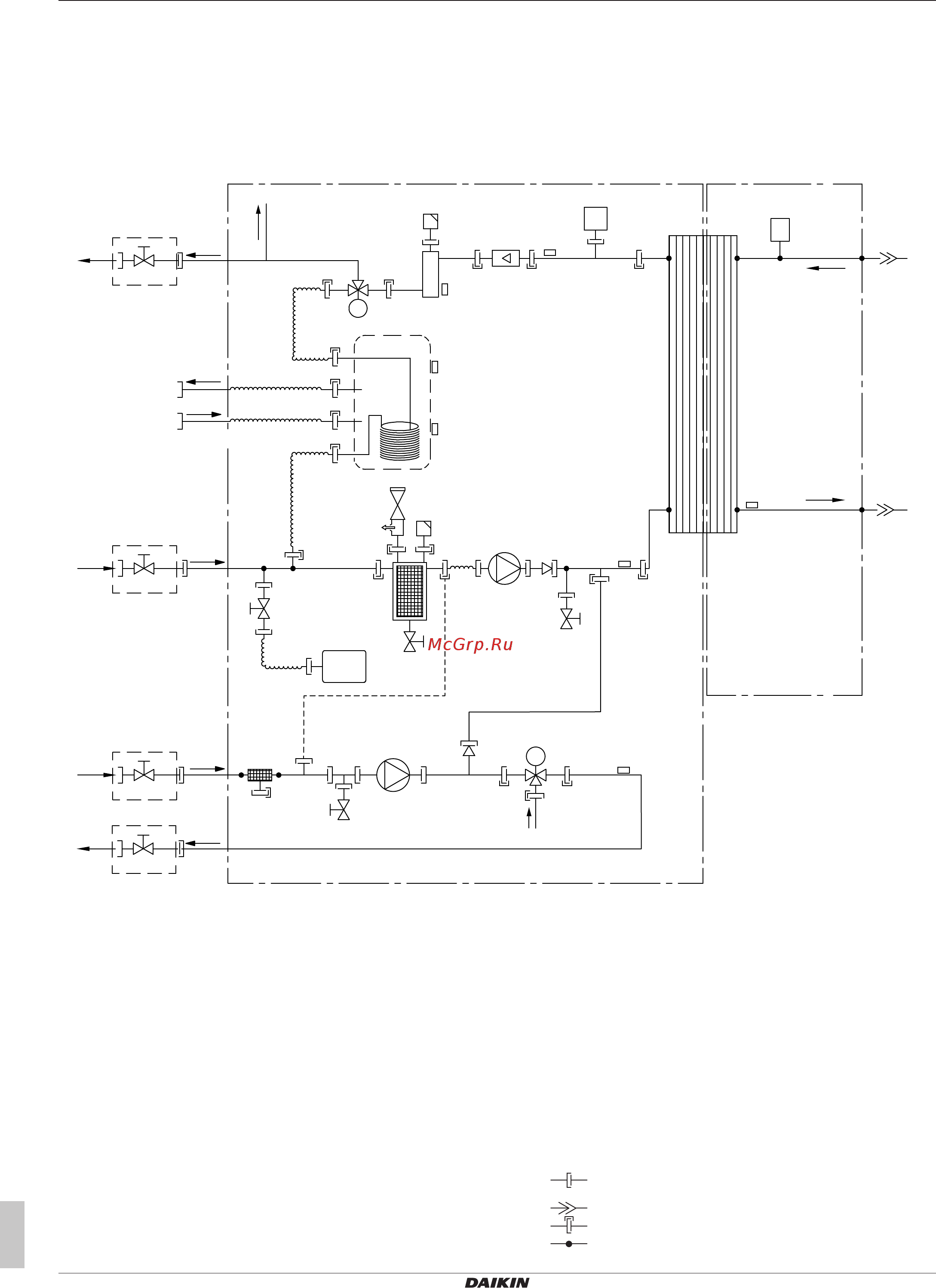

10.1 Схема трубопроводов:
Внутренний блок
3D112187A
B1PW
M3S
M1S
B2PR
R3T
R8T
R2T
R1T
R5T
R4T
R7T
A
C
C
l m
m
a2
a1
c2
c1
f
g
e
h
k
k
i
j
n
o
j
d2
d1
B
f
C
b1
f
f
C
b2
f
M
M
X
X
k
p
q
r
A Сторона воды B1PW Датчик давления воды в контуре нагрева помещения
B Сторона хладагента B2PR Датчик давления хладагента
C Устанавливается по месту M1S 3-ходовой клапан (смесительный клапан для основной/
смешанной зоны)
a1 ВХОД воды для нагрева помещения(дополнительная/
прямая зона)
M3S 3-ходовой клапан (нагрев помещения/горячая вода
бытового потребления)
a2 ВЫХОД воды для нагрева помещения(дополнительная/
прямая зона)
R1T Термистор (теплообменник— ВЫХОД воды)
b1 ВХОД воды для нагрева помещения(основная/
смешанная зона)
R2T Термистор (резервный нагреватель— ВЫХОД воды)
b2 ВЫХОД воды для нагрева помещения (основная/
смешанная зона)
R3T Термистор (жидкий хладагент)
c1 Горячая вода бытового потребления: ВХОД холодной
воды
R4T Термистор (теплообменник— ВХОД воды)
c2 Горячая вода бытового потребления: ВЫХОД горячей
воды
R5T, R8T Термистор (резервуар)
d1 ВХОД газообразного хладагента (режим нагрева;
конденсатор)
R7T Термистор (основная/смешанная зона— ВЫХОД воды)
d2 ВЫХОД жидкого хладагента (режим нагрева;
конденсатор)
Резьбовое соединение
e Пластинчатый теплообменник Соединение с накидной гайкой
f Запорный клапан для обслуживания (если установлен) Быстроразъемное соединение
g Расширительный бак Паяное соединение
