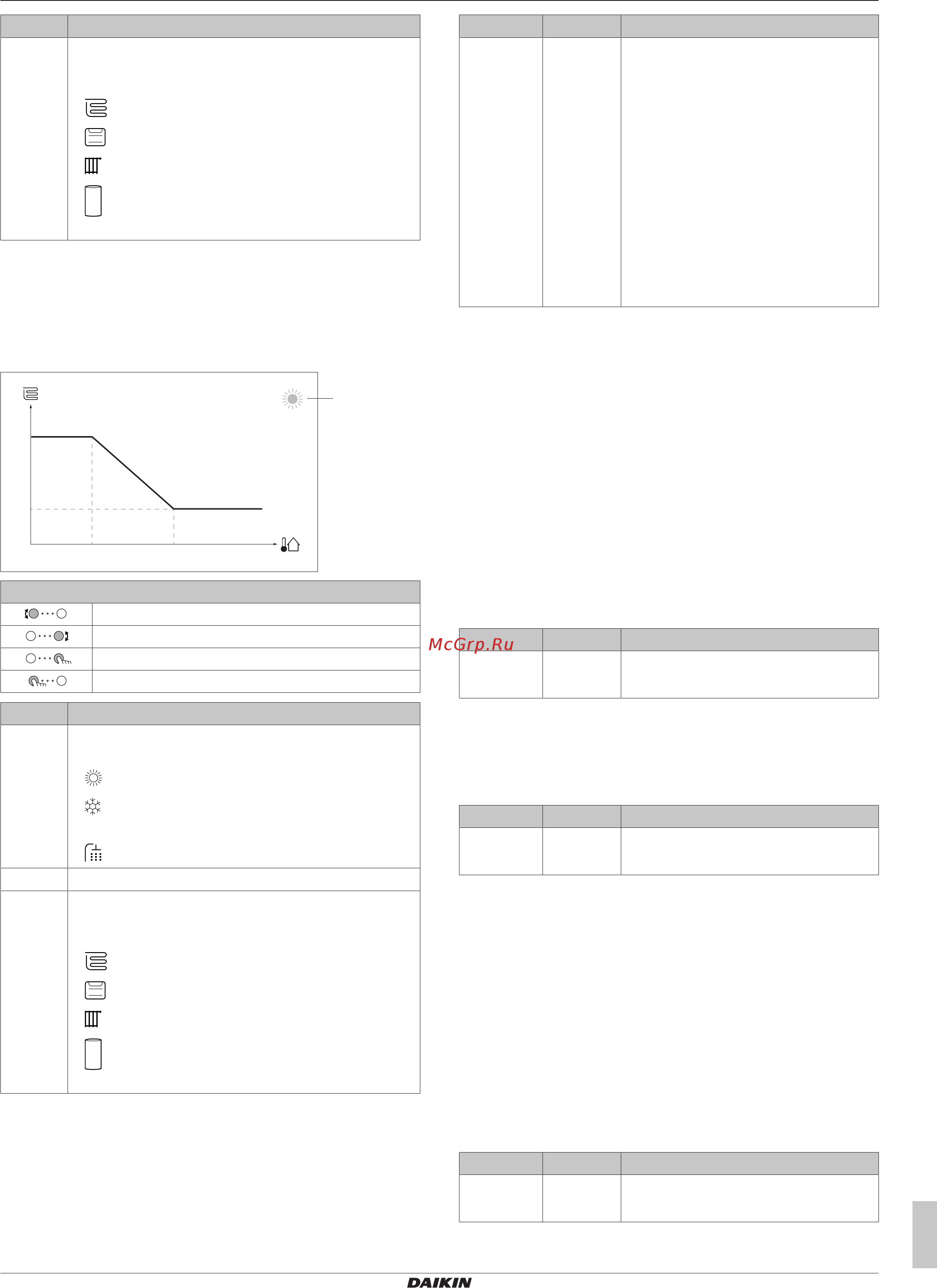

7 Конфигурирование
Руководство по монтажу
31
EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629092-1A – 2020.08
Позиция Описание
Y1, Y2,
Y3, Y4
Примеры нужной температуры в резервуаре или
температуры воды на выходе. Значок соответствует
нагревательному прибору для этой зоны:
▪ : Нагрев полов
▪ : Фанкойл
▪ : Радиатор
▪ : Резервуар горячей воды бытового
потребления
Кривая зависимости от погоды по 2 точкам
Кривая зависимости от погоды определяется двумя уставками:
▪ Уставка (X1, Y2)
▪ Уставка (X2, Y1)
Кривая зависимости от погоды:
Y1
Y2
X1 X2
a
Возможные действия на этом экране
Переход через значения температуры.
Изменение температуры.
Переход к следующей температуре.
Подтверждение изменений и продолжение.
Позиция Описание
a Зона, выбранная для работы в погодозависимом
режиме:
▪ : Нагрев основной или дополнительной зоны
▪ : Охлаждение основной или дополнительной
зоны
▪ : Горячая вода бытового потребления
X1, X2 Примеры окружающей температуры (снаружи)
Y1, Y2 Примеры нужной температуры в резервуаре или
температуры воды на выходе. Значок соответствует
нагревательному прибору для этой зоны:
▪ : Нагрев полов
▪ : Фанкойл
▪ : Радиатор
▪ : Резервуар горячей воды бытового
потребления
7.2.8 Мастер настройки конфигурации:
Резервуар
Режим нагрева
Горячая вода бытового потребления может быть подготовлена
тремя различными путями. Они отличаются друг от друга тем,
каким образом устанавливается требуемая температура
резервуара и как агрегат воздействует на нее.
# Код Описание
[5.6] [6-0D] Режим нагрева:
▪ 0: (Только повт. нагр.):
допускается только повторный
нагрев.
▪ 1: (Расписание + повторный
нагрев): резервуар горячей воды
бытового потребления нагревается
по расписанию, а между циклами
нагрева по расписанию допускается
повторный нагрев.
▪ 2: (Только расписание): резервуар
горячей воды бытового потребления
нагревается ТОЛЬКО по
расписанию.
Дополнительные сведения см. в руководстве по эксплуатации.
Комфортная уставка
Применимо, только когда подготовка горячей воды бытового
потребления осуществляется в режиме Только расписание или
Расписание + повторный нагрев. При программировании
расписания можно использовать в качестве предварительно
заданного значения уставку комфортной температуры. При
желании в дальнейшем изменить уставку хранения следует
сделать это всего лишь в одном месте.
Резервуар будет нагреваться до достижения комфортной
температуры хранения. Повышенная нужная температура
применяется, когда запланировано комфортное хранение.
Кроме того, можно запрограммировать остановку хранения. Эта
функция позволяет остановить нагрев резервуара, даже если
уставка НЕ достигнута. Запрограммируйте только остановку
хранения, когда нагрев резервуара совершенно не нужен.
# Код Описание
[5.2] [6-0A] Комфортная уставка:
▪ 30°C~[6‑0E]°C
Экономная уставка
Температура экономного хранения соответствует более
низкой требуемой температуре в резервуаре. Требуемая
температура, когда запланирована работа экономичного
сохранения (предпочтительно днем).
# Код Описание
[5.3] [6-0B] Экономная уставка:
▪ 30°C~min(50, [6‑0E])°C
Уставка повторного нагрева
Требуемая температура повторного нагрева резервуара,
используемая:
▪ в режиме Расписание + повторный нагрев во время
повторного нагрева: гарантированная минимальная
температура в резервуаре задается разностью: Уставка
повторного нагрева минус гистерезис повторного нагрева.
Если температура в резервуаре падает ниже этого значения,
резервуар нагревается.
▪ во время комфортного сохранения, для передачи приоритета
подготовке горячей воды бытового назначения. Когда
температура в резервуаре поднимается выше этого значения,
подготовка горячей воды бытового потребления и нагрев/
охлаждение помещения выполняются последовательно.
# Код Описание
[5.4] [6-0C] Уставка повторного нагрева:
▪ 30°C~min(50, [6‑0E])°C
