6 Подключение электрооборудования
Руководство по монтажу
22
EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629092-1A – 2020.08

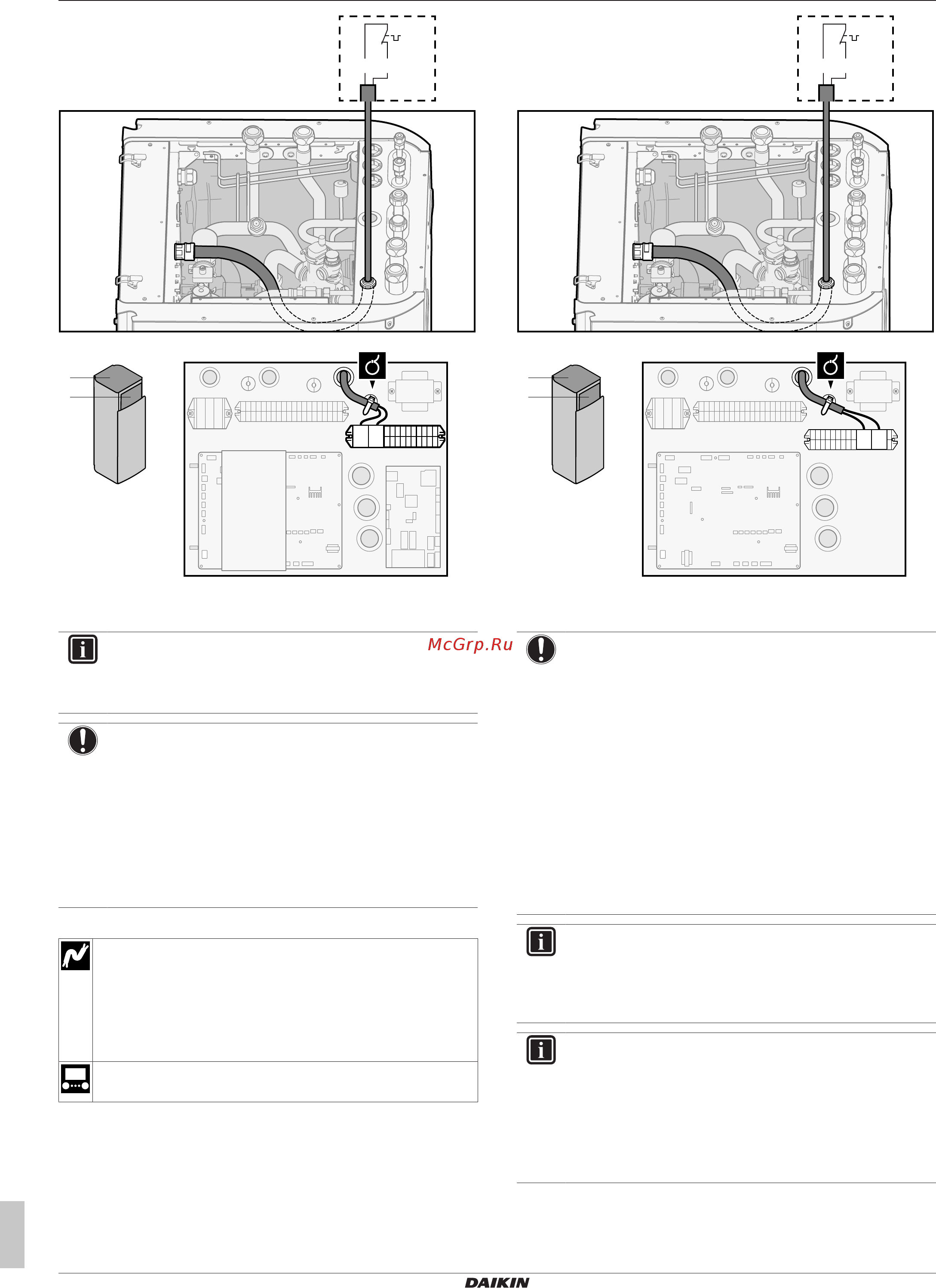

A
2
Q3L
1
B
A
B
X5M
1 2
3 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
ИНФОРМАЦИЯ
Предохранительный термостат (приобретается на
месте) должен быть установлен для основной зоны. В
противном случае блок НЕ будет работать.
ПРИМЕЧАНИЕ
Предохранительный термостат ДОЛЖЕН
устанавливаться в основной зоне, чтобы не допустить
чрезмерно высокой температуры воды в этой зоне.
Предохранительный термостат обычно представляет
собой термостатический клапан с размыкающим
контактом. При чрезмерно высокой температуре воды
в основной зоне контакт размыкается и на интерфейсе
пользователя отображается код ошибки 8H‑02.
Остановится ТОЛЬКО главный насос.
Дополнительная зона
Провода: 2×0,75мм²
Максимальная длина: 50м
Контакт предохранительного термостата: обнаружение
16Впост. тока (напряжение подается с печатной платы).
Сухой контакт должен быть рассчитан на минимальную
нагрузку 15Впост. тока, 10мА.
[9.8.1]=3 (Источник электропитания по льготному
тарифу = Предохранительный термостат)
4 Подключите кабель предохранительного термостата
(нормально замкнутого) к соответствующим клеммам
согласно рисунку ниже.
A
14
Q3L
13
B
A
B
X5M
13 14
5 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
ПРИМЕЧАНИЕ
Убедитесь в том, что предохранительный термостат
для дополнительной зоны выбран и установлен
согласно действующему законодательству.
В любом случае, чтобы предотвратить ненужные
срабатывания предохранительного термостата,
необходимо убедиться в следующем:
▪ предохранительный термостат имеет ручной сброс;
▪ предохранительный термостат рассчитан на
максимальную скорость изменения температуры
2°C/мин.
▪ расстояние между предохранительным
термостатом и 3‑ходовым клапаном составляет не
менее 2м.
ИНФОРМАЦИЯ
После установки предохранительного термостата для
дополнительной зоны ВСЕГДА выполняйте его
настройку. Без настройки внутренний агрегат
игнорирует контакт предохранительного термостата.
ИНФОРМАЦИЯ
Контакт подачи электропитания по льготному тарифу
подсоединяется к тем же клеммам (X5M/13+14), что и
предохранительный термостат для дополнительной
зоны. Система может содержать ИЛИ подачу
электропитания с предпочтительным
энергосбережением, ИЛИ предохранительный
термостат для дополнительной зоны.
