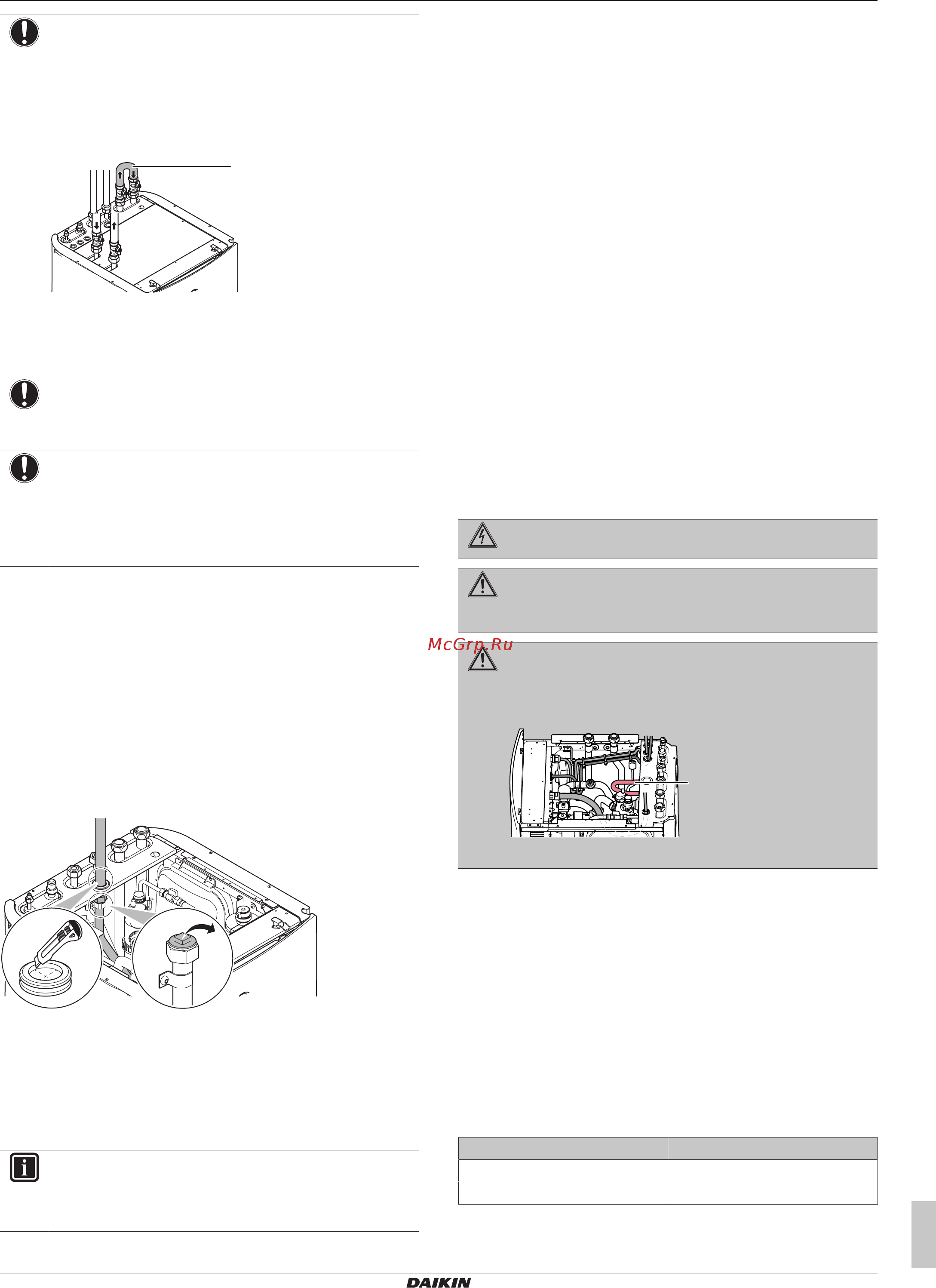

6 Подключение электрооборудования
Руководство по монтажу
13
EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629092-1A – 2020.08
ПРИМЕЧАНИЕ
Если этот блок устанавливается в системе с одной
зоной, то:
Установка. Установите байпас между входом и
выходом воды для нагрева помещения в
дополнительной зоне (=прямая зона). НЕ прерывайте
поток воды путем закрытия запорных клапанов.
a
a Байпас
Конфигурирование. Задайте полевую настройку
[7-02]=0 (Количество зон = Одна зона).
ПРИМЕЧАНИЕ
Установите клапаны для выпуска воздуха во всех
локальных верхних точках.
ПРИМЕЧАНИЕ
Клапан сброса давления (приобретается на месте) с
давлением открытия не более 10бар (=1МПа) должен
быть установлен на входе холодной воды для
бытового потребления в соответствии с применимыми
нормативными требованиями.
5.4.2 Подсоединение трубопроводов
рециркуляции
Предварительные условия: Требуется только в случае
применения рециркуляции в системе.
1 Снимите верхнюю панель с агрегата, см. «4.2.1 Чтобы
открыть внутренний агрегат» [49].
2 Вырежьте резиновую втулку на верхней части агрегата и
снимите стопор. Соединение рециркуляции располагается
ниже отверстия.
3 Проложите рециркуляционный трубопровод через втулку и
подсоедините его к соединению рециркуляции.
4 Установите на место верхнюю панель.
5.4.3 Заполнение контура циркуляции воды
Чтобы заполнить водяной контур, используйте комплект для
заполнения, приобретаемый на месте. Обязательно
соблюдайте действующее законодательство.
ИНФОРМАЦИЯ
Убедитесь в том, что оба клапана для выпуска воздуха
(один на магнитном фильтре, второй на резервном
нагревателе) открыты.
5.4.4 Заполнение резервуара горячей воды
бытового потребления
1 Откройте по очереди каждый кран горячей воды, чтобы
выпустить из трубопроводов системы весь воздух.
2 Откройте подающий вентиль холодной воды.
3 Когда весь воздух выйдет, закройте все краны воды.
4 Проверьте, нет ли утечек.
5 Поработайте вручную с установленным на месте клапаном
сброса давления, чтобы убедиться в отсутствии
препятствий прохода воды по трубопроводу нагнетания.
5.4.5 Для изоляции трубопровода воды
Трубопроводы во всем контуре воды СЛЕДУЕТ изолировать,
чтобы предотвратить конденсацию влаги во время
размораживания и потери теплопроизводительности.
Если температура воздуха превышает 30°C, а относительная
влажность выше 80%, толщина изоляционного материала
должна быть не менее 20 мм — тогда на поверхности
изоляционного материала конденсат скапливаться не будет.
6 Подключение
электрооборудования
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ПРЕДУПРЕЖДЕНИЕ
Для электропитания ОБЯЗАТЕЛЬНО используйте
многожильные кабели.
ПРЕДУПРЕЖДЕНИЕ
Позаботьтесь о том, чтобы электропроводка НЕ
контактировала с трубопроводом хладагента, который
может быть очень горячим.
a
a Трубопровод газообразного хладагента
6.1 Соблюдение электрических
нормативов
Только для резервного нагревателя внутреннего агрегата
См. раздел «6.3.2Подсоединение электропитания к резервному
нагревателю» [416].
6.2 Рекомендации относительно
подсоединения
электропроводки
Крутящие моменты затяжки
Позиция Момент затяжки (Н•м)
M4 (X1M) 1,2~1,5
M4 (заземление)
