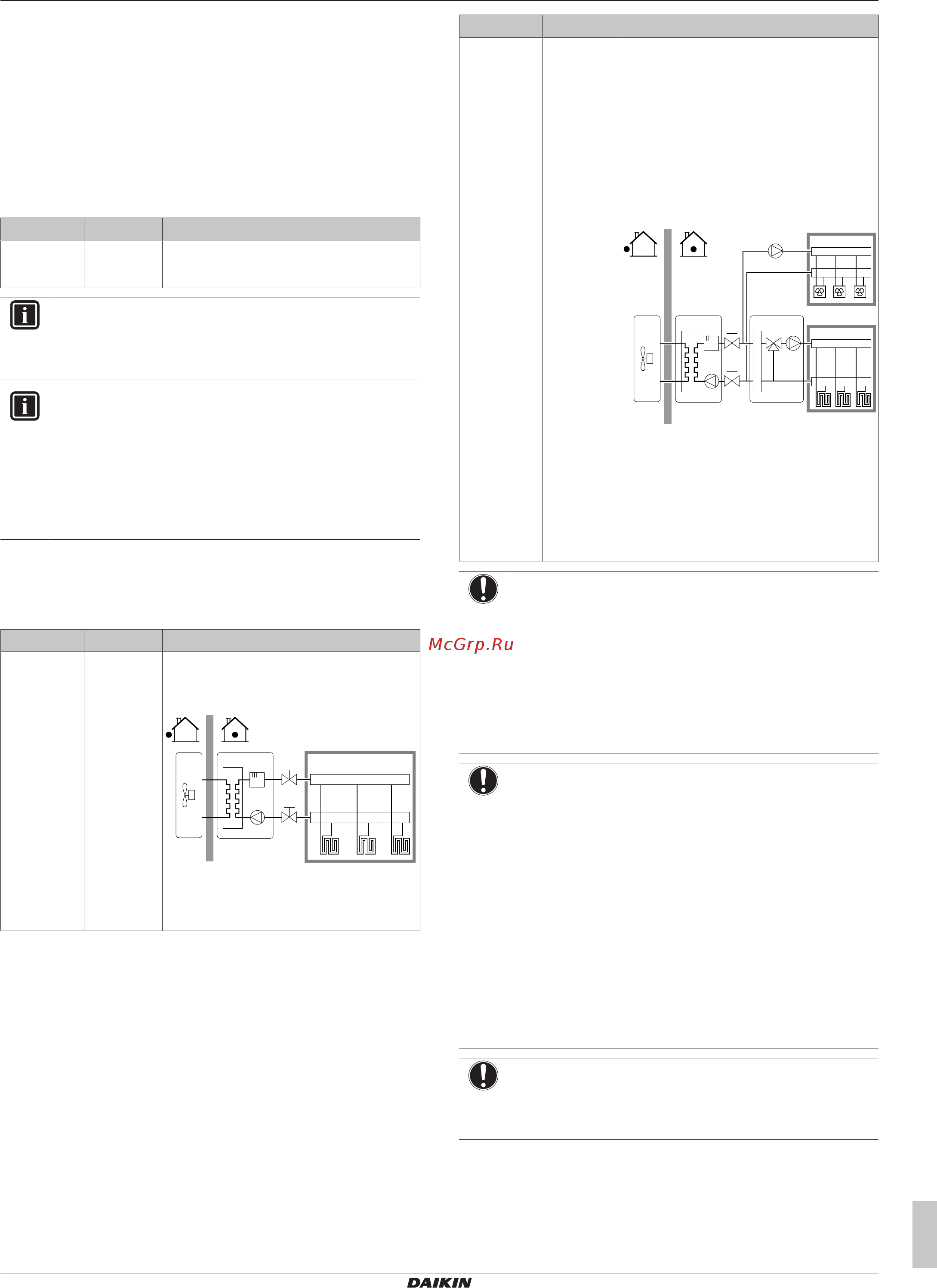

7 Конфигурирование
Руководство по монтажу
27
EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629092-1A – 2020.08
▪ Если для параметра Авар. ситуация выбрано значение
Ручной и при этом тепловой насос выходит из строя, то
подготовка горячей воды бытового потребления и отопление
помещения прекращается.
Чтобы вновь запустить их вручную с интерфейса оператора,
перейдите на экран Сбой главного меню и подтвердите, может
ли резервный нагреватель принять на себя тепловую нагрузку
или нет.
Рекомендуется задать для параметра Авар. ситуация режим
Автоматич., если дом оставляется без присмотра в течение
более длительного периода времени.
# Код Описание
[9.5] Отсутствуе
т
▪ 0: Ручной
▪ 1: Автоматич.
ИНФОРМАЦИЯ
Автоматическая работа в аварийном режиме может
настраиваться только в структуре меню интерфейса
пользователя.
ИНФОРМАЦИЯ
Если неисправность теплового насоса происходит,
когда для параметра Авар. ситуация выбран вариант
Ручной, функции защиты помещения от
замораживания, обезвоживания штукатурного маяка
теплых полов и защиты от замораживания
трубопроводов воды остаются активными, даже если
пользователь НЕ подтвердил аварийную работу.
Количество зон
Вода на выходе системы может подаваться в максимум 2 зоны
температуры воды. При конфигурации должно быть задано
количество зон воды.
# Код Описание
[4.4] [7‑02] ▪ 0: Одна зона
Только одна зона температуры
воды на выходе:
a
a Основная зона температуры воды на
выходе
# Код Описание
[4.4] [7‑02] ▪ 1: Две зоны
Две зоны температуры воды на
выходе. Основная зона
температуры воды на выходе
состоит из нагревательных
приборов с более высокой
нагрузкой и станции смешивания
для получения требуемой
температуры воды на выходе. При
нагреве:
a
b
c
a Дополнительная зона температуры
воды на выходе: самая высокая
температура
b Основная зона температуры воды
на выходе: самая низкая температура
c Станция смешивания
ПРИМЕЧАНИЕ
Если НЕ выполнить конфигурирование следующим
образом, то это может привести к повреждению
нагревательных приборов. Если имеются 2 зоны,
важно, чтобы в режиме нагрева:
▪ зона с самой низкой температурой воды была
сконфигурирована в качестве основной, а
▪ зона с самой высокой температурой воды — в
качестве дополнительной.
ПРИМЕЧАНИЕ
Если имеются две зоны и типы нагревательных
приборов сконфигурированы неправильно, вода
высокой температуры может быть направлена к
низкотемпературному нагревательному прибору
(нагрев полов). Во избежание этого:
▪ Установите аквастатный/термостатический клапан,
чтобы избежать слишком высоких температур в
направлении низкотемпературного нагревательного
прибора.
▪ Обязательно задайте типы нагревательных
приборов для основной зоны [2.7] и для
дополнительной зоны [3.7] правильно в
соответствии с подключенным нагревательным
прибором.
ПРИМЕЧАНИЕ
В систему может встраиваться перепускной клапан
избыточного давления. Учитывайте, что этот клапан
может быть не показан на рисунках.
