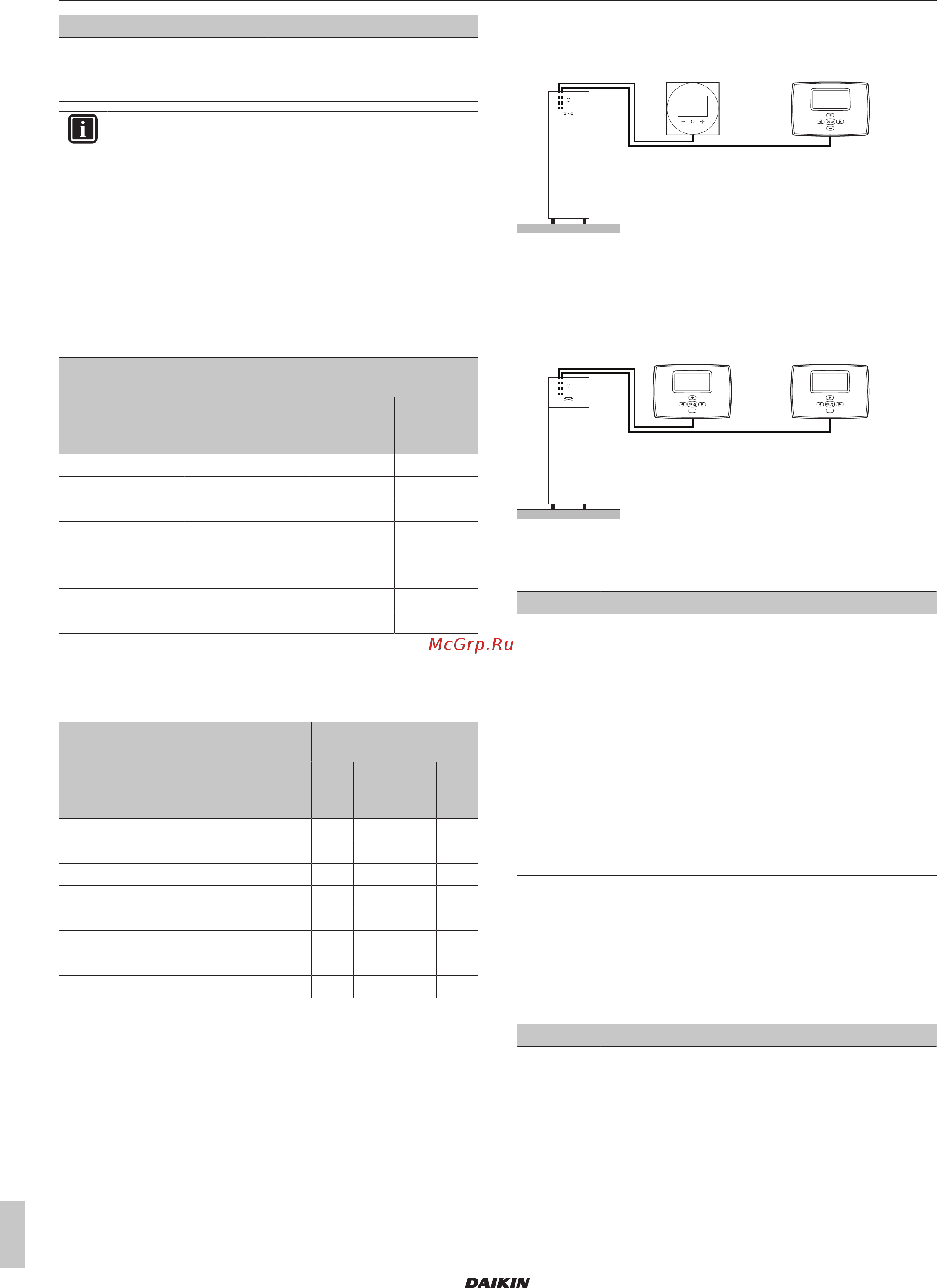

7 Конфигурирование
Руководство по монтажу
34
EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629092-1A – 2020.08
Зона Перейдите к …
Резервуар Ограничение: Доступно только
для установщиков.
[5.C] Бак ГВС > Кривая МЗ
ИНФОРМАЦИЯ
Максимальная и минимальная уставки
Кривую можно настроить только с температурами,
которые находятся между заданной минимальной и
максимальной уставками для соответствующей зоны
или для резервуара. При достижении максимальной
или минимальной уставки кривая станет
горизонтальной.
Точная настройка кривой метеозависимости: кривая с
наклоном и смещением
Ниже в таблице поясняется точная настройка кривой
метеозависимости какой-либо зоны или резервуара:
Ваши ощущения … Точная настройка
наклона и смещения:
При обычных
температурах
снаружи …
При низких
температурах
снаружи …
Наклон Смещение
OK Холодно ↑ —
OK Жарко ↓ —
Холодно OK ↓ ↑
Холодно Холодно — ↑
Холодно Жарко ↓ ↑
Жарко OK ↑ ↓
Жарко Холодно ↑ ↓
Жарко Жарко — ↓
Точная настройка кривой метеозависимости: кривая по 2
точкам
Ниже в таблице поясняется точная настройка кривой
метеозависимости какой-либо зоны или резервуара:
Ваши ощущения … Точная настройка с
помощью уставок:
При обычных
температурах
снаружи …
При низких
температурах
снаружи …
Y2
(a)
Y1
(a)
X1
(a)
X2
(a)
OK Холодно ↑ — ↑ —
OK Жарко ↓ — ↓ —
Холодно OK — ↑ — ↑
Холодно Холодно ↑ ↑ ↑ ↑
Холодно Жарко ↓ ↑ ↓ ↑
Жарко OK — ↓ — ↓
Жарко Холодно ↑ ↓ ↑ ↓
Жарко Жарко ↓ ↓ ↓ ↓
(a)
См. раздел «7.3.2Кривая по 2 точкам» [432].
7.4 Меню настроек
Вы можете задавать дополнительные настройки, используя
экран главного меню и его подменю. Здесь представлены самые
важные настройки.
7.4.1 Главная зона
Тип термостата
Применимо только при управлении с помощью внешнего
комнатного термостата.
Для управления агрегатом возможны следующие комбинации
(неприменимы, если [C‑07]=0):
▪ [C‑07]=2 (Комнатный термостат)
a b c
a Интерфейс пользователя на внутреннем агрегате
b Специальный интерфейс для выбора комфортных
условий (BRC1HHDA, используемый в качестве
комнатного термостата) в основной зоне
c Внешний комнатный термостат в дополнительной
зоне
▪ [C‑07]=1 (Внешний комнатный термостат)
a b c
a Интерфейс пользователя на внутреннем агрегате
b Внешний комнатный термостат в основной зоне
c Внешний комнатный термостат в дополнительной
зоне
# Код Описание
[2.A] [C–05] Тип внешнего комнатного термостата
для основной зоны:
▪ 1: 1 контакт: Используемый
внешний комнатный термостат
отправляет только условие
ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ по
термостату. Нет разделения между
запросом на нагрев или
охлаждение.
▪ 2: 2 контакта: Используемый
внешний комнатный термостат
отправляет отдельное условие
ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ по
термостату на нагрев/охлаждение.
7.4.2 Дополнительная зона
Тип термостата
Применимо только при управлении с помощью внешнего
комнатного термостата. Для получения дополнительной
информации об этой функции см. раздел «7.4.1 Главная
зона» [434].
# Код Описание
[3.A] [C–06] Тип внешнего комнатного термостата
для дополнительной зоны:
▪ 1: 1 контакт
▪ 2: 2 контакта
7.4.3 Информация
Информация о дилере
Установщик может внести свой контактный номер здесь.
