6 Подключение электрооборудования
Руководство по монтажу
21
EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629092-1A – 2020.08
A
X1X2
LN
B
A
B
A4P
X2M
X1
a
X2
a Необходимо установить EKRP1HBAA.
3 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
6.3.9 Подключение цифровых вводов
потребления энергии
Провод: 2×0,75мм² (на каждый входной сигнал)
Цифровые входы ограничения мощности: обнаружение
12Впост. тока / 12мА (напряжение подается с печатной
платы)
[9.9] Управление потреблением энергии.
1 Снимите следующие элементы (см. раздел «4.2.1 Чтобы
открыть внутренний агрегат» [49]):
1 Верхняя панель
1
2
3
2 Панель интерфейса пользователя
3 Крышка верхней распределительной
коробки

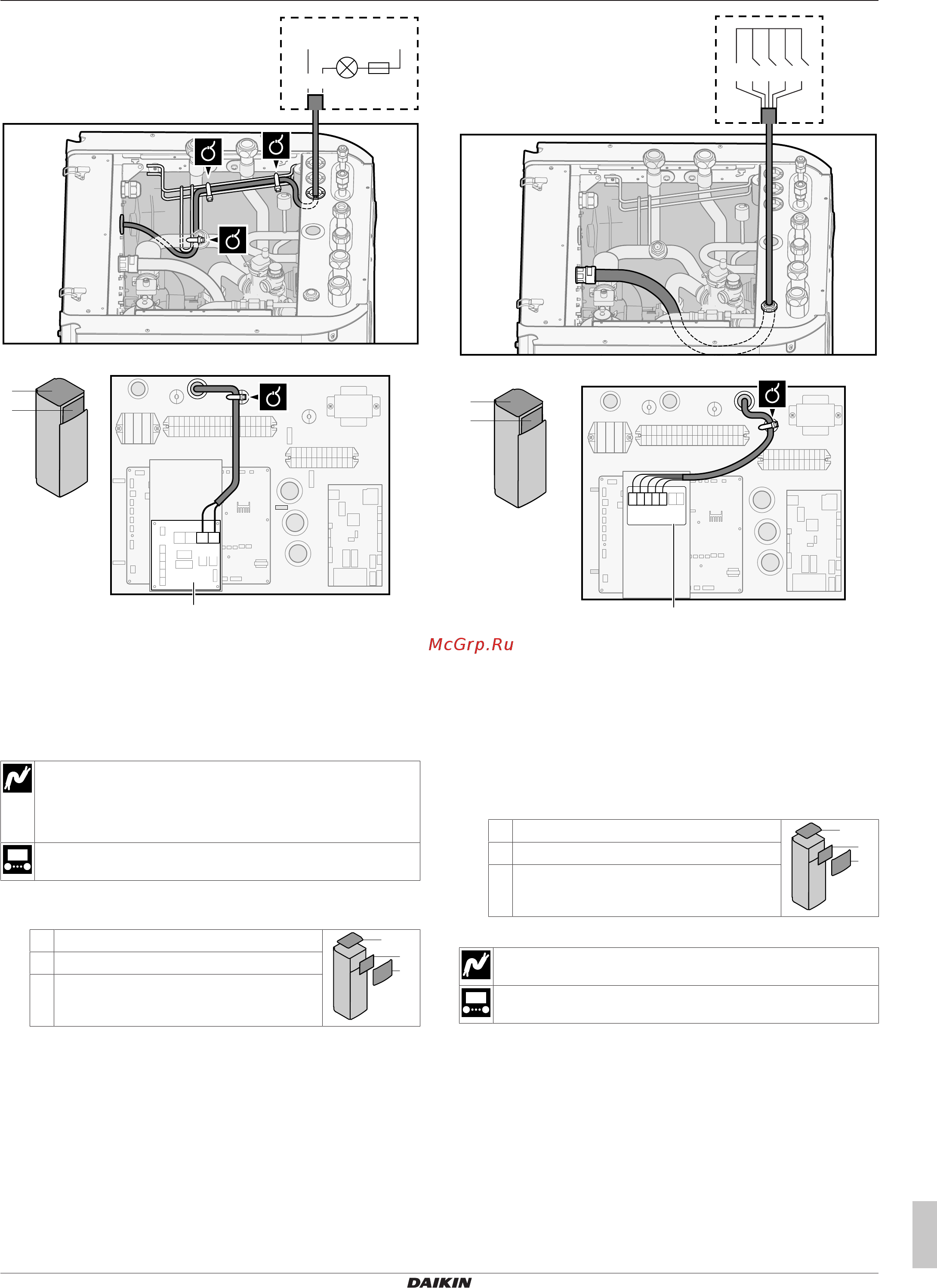

2 Подключите кабель цифровых входов для учета
энергопотребления к соответствующим клеммам согласно
рисунку ниже.
A
1245
S6S
S7S
S8S
S9S
3
B
A
B
A8P
X801M
12345
a
a Необходимо установить EKRP1AHTA.
3 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
6.3.10 Подключение предохранительного
термостата (с размыкающим
контактом)
1 Снимите следующие элементы (см. раздел «4.2.1 Чтобы
открыть внутренний агрегат» [49]):
1 Верхняя панель
1
2
3
2 Панель интерфейса пользователя
3 Крышка верхней распределительной
коробки
Основная зона
Провода: 2×0,75мм²
—
2 Подключите кабель предохранительного термостата
(нормально замкнутого) к соответствующим клеммам
согласно рисунку ниже.
