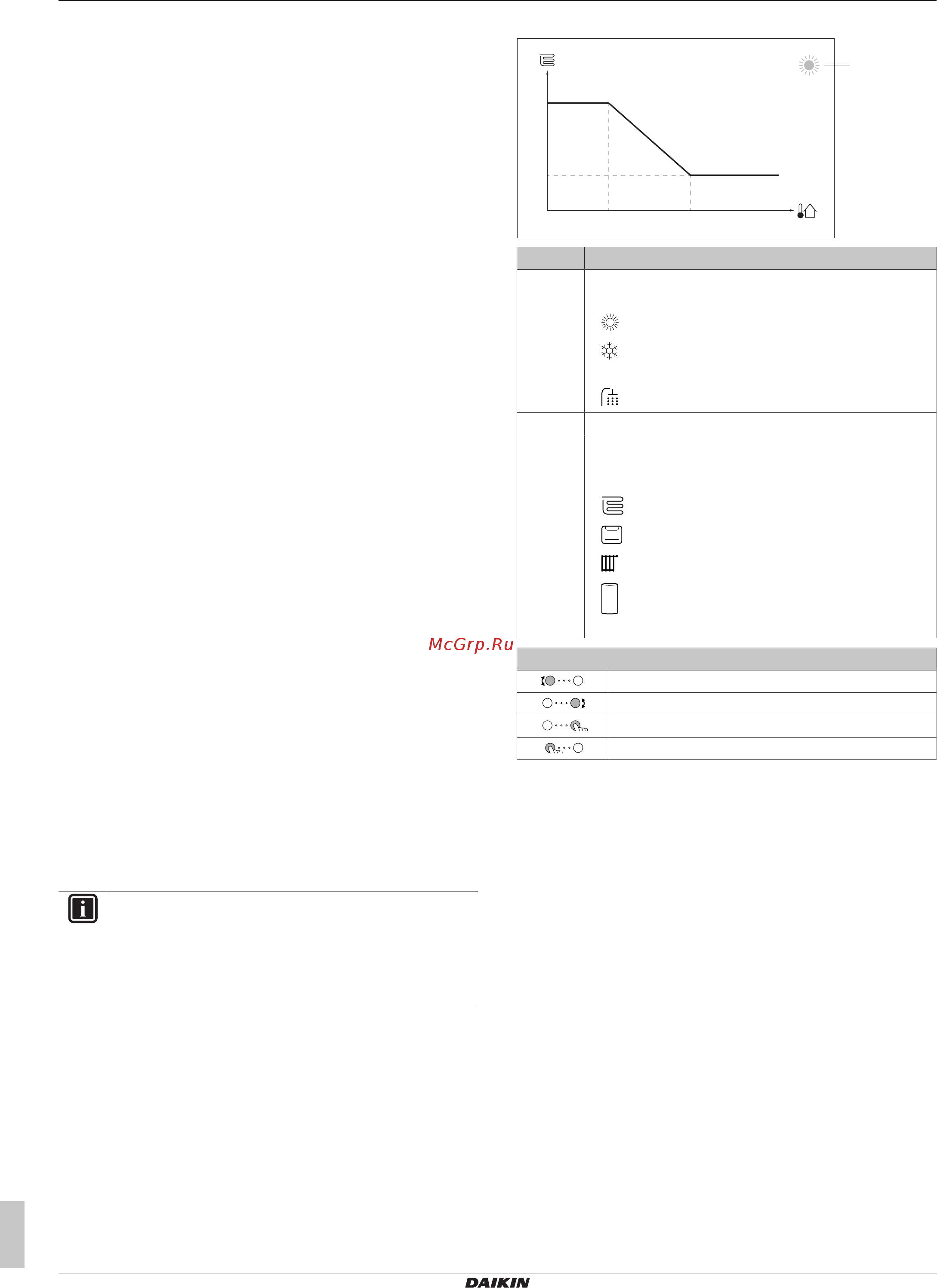

7 Конфигурирование
Руководство по монтажу
32
EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629092-1A – 2020.08
7.3 Кривая зависимости от погоды
7.3.1 Что такое кривая зависимости от
погоды?
Работа в погодозависимом режиме
Если блок работает в погодозависимом режиме, то нужная
температура воды на выходе или температура в резервуаре
определяется автоматически на основе температуры снаружи.
Для этого к нему подключается датчик температуры,
установленный на северной стене здания. При снижении или
повышении температуры снаружи блок сразу же скомпенсирует
ее изменение. Таким образом, блок сможет повышать или
снижать температуру воды на выходе или в резервуаре без
ожидания сигнала от термостата. За счет более быстрого
реагирования исключаются большие скачки температуры в
помещении и температуры воды в точках ее отбора.
Преимущество
При работе в погодозависимом режиме снижается
энергопотребление.
Кривая метеозависимости
Блок производит компенсацию изменения температуры на
основе кривой метеозависимости. Эта кривая определяет
требуемую температуру в резервуаре или воды на выходе при
разных температурах снаружи. Поскольку наклон этой кривой
зависит от местных условий, например климата и утепления
дома, то установщик или пользователь может выполнить ее
настройку.
Типы кривых метеозависимости
Есть 2 типа кривых метеозависимости:
▪ Кривая по 2 точкам
▪ Кривая с наклоном и смещением
Тип кривой, используемой при задании настроек, зависит от
ваших личных предпочтений. См. раздел «7.3.4Использование
кривых зависимости от погоды» [433].
Доступность
Кривая метеозависимости может быть использована для:
▪ Основная зона – нагрев
▪ Основная зона – охлаждение
▪ Дополнительная зона – нагрев
▪ Дополнительная зона – охлаждение
▪ Резервуар (доступно только для установщиков)
ИНФОРМАЦИЯ
Для работы в погодозависимом режиме задайте
правильную уставку для основной зоны,
дополнительной зоны или резервуара. См. раздел
«7.3.4 Использование кривых зависимости от
погоды» [433].
7.3.2 Кривая по 2 точкам
Задайте кривую метеозависимости по двум следующим
уставкам:
▪ Уставка (X1, Y2)
▪ Уставка (X2, Y1)
Пример
Y1
Y2
X1 X2
a
Позиция Описание
a Зона, выбранная для работы в погодозависимом
режиме:
▪ : Нагрев основной или дополнительной зоны
▪ : Охлаждение основной или дополнительной
зоны
▪ : Горячая вода бытового потребления
X1, X2 Примеры окружающей температуры (снаружи)
Y1, Y2 Примеры нужной температуры в резервуаре или
температуры воды на выходе. Значок соответствует
нагревательному прибору для этой зоны:
▪ : Нагрев полов
▪ : Фанкойл
▪ : Радиатор
▪ : Резервуар горячей воды бытового
потребления
Возможные действия на этом экране
Переход через значения температуры.
Изменение температуры.
Переход к следующей температуре.
Подтверждение изменений и продолжение.
7.3.3 Кривая с наклоном и смещением
Наклон и смещение
Задайте кривую метеозависимости, указав ее наклон и
смещение:
▪ Если изменить наклон, то при разных окружающих
температурах будет разное увеличение или уменьшение
температуры воды на выходе. Например, если температура
воды на выходе в общем случае подходящая, но при низких
окружающих температурах оказывается слишком низкой, то
увеличьте наклон, чтобы при понижении окружающих
температур вода на выходе нагревалась до более высокой
температуры.
▪ Если изменить смещение, то при разных окружающих
температурах будет одинаковое увеличение или уменьшение
температуры воды на выходе. Например, если при разных
окружающих температурах вода на выходе всегда немного
холоднее, чем нужно, то увеличьте смещение, чтобы
температура воды на выходе одинаково повышалась при всех
окружающих температурах.
Примеры
Кривая метеозависимости, когда выбран наклон:
