SVENSKA sv
41
1 Knapp för handskyddsinställning
2 Handskydd
3Skjutreglage
PÅ/AV
4 Stödhandtag/vibrationsdämpat stödhandtag *
5 Varvtalsvred
6 Elektronik-signal-indikering
7 Spännmutter
8Verktyg
9Stödfläns
10 Spindel
11 insexnyckel
12 Spännyckel
* beroende på utförande/ingår inte
Kontrollera först att den spänning och
frekvens som anges på märkskylten
överensstämmer med den nätström du ska
använda.
6.1 Sätta på stödhandtaget
Arbeta bara med påsatt stödhandtag (4)!
Skruva fast stödhandtaget ordentligt på
maskinens vänster- eller högersida.
6.2 Sätta på handskyddet
Arbeta bara med påsatt handskydd (2).
Montering:
- Tryck på knappen (1) och håll den intryckt.
- Sätt på handskyddet (2) som bilden visar (se bild
a, sid. 2) underifrån och upp i spåret. Skjut först
på den grövre skytteln med ca 5 mm diameter i det
yttre spåret. Skjut sedan på den mindre skytteln
som ska på det inre spåret.
Obs!
Försök inte skjuta på båda skyttlarna
samtidigt i de båda spåren, det fungerar inte.
Börja först med den yttre skytteln, sedan går den
inre på av sig själv.
Vrid:
- Tryck på knappen (1) och vrid handskyddet så att
den skyddade delen är mot användaren.
- Kontrollera att det sitter ordentligt: Knappen (1)
ska snäppa fast och då ska handskyddet inte gå
att vrida.
Före omriggning: dra ut kontakten ur uttaget.
Maskinen ska vara avstängd och spindeln ska
ha stannat.
7.1 Sätta på verktyg
Se bild b, sid. 2
- Stödflänsen (9) har 2 olika sidor: Sätt på
stödflänsen (9) på spindeln (10) så att den stora,
verktygsanpassade (8) förhöjningen pekar uppåt.
- Sätt verktyget (8) på stödflänsen (9). Verktyget
ska ligga an jämnt mot stödflänsen.

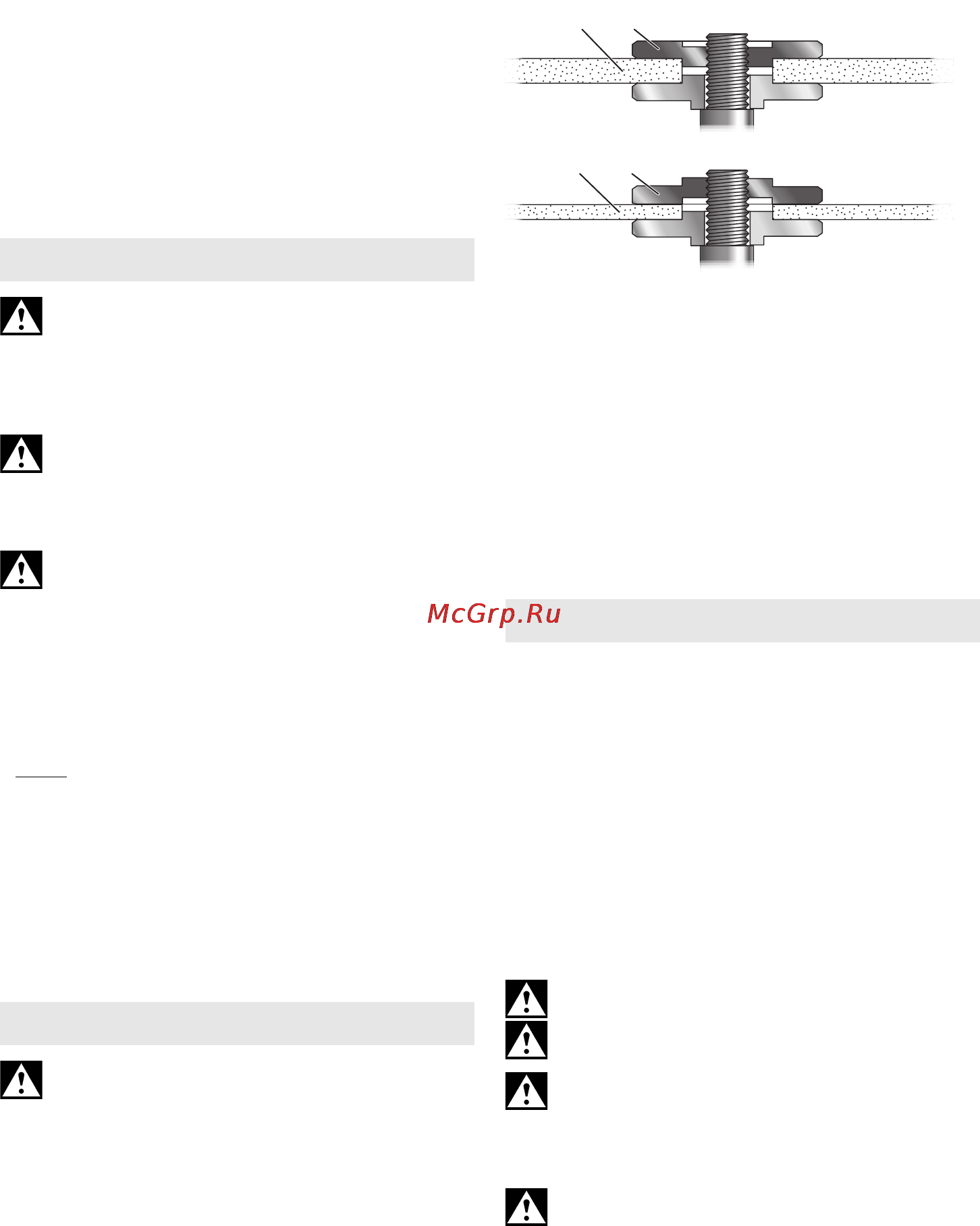

7.2 Dra åt/lossa spännmuttern
Dra åt spännmuttern (7):
Spännmuttern har 2 (7) olika sidor. Så här skruvar
du på spännmuttern på spindeln: (10)
- A) På tjocka (6 mm) verktyg:
förhöjningen på spännmuttern (7) är nedåt, så att
spännmuttern sitter säkert på spindeln.
A) På tunna (3 mm) verktyg:
förhöjningen på spännmuttern (7) är uppåt, så att
det tunna verktyget låser fast säkert.
- Lås spindeln (10) med insexnyckeln (11). Dra åt
spännmuttern (7) medurs med spännyckeln (12)
(se bild c, sid. 2).
Lossa spännmuttern:
- Lås spindeln med insexnyckeln (11). Skruva av
spännmuttern (7) moturs med spännyckeln (12)
(se bild c, sid. 2).
8.1 Ställa in varvtalet
Du kan förinställa och steglöst ändra varvtalet med
vredet (5).
Lägena 1-6 motsvarar ungefär följande
tomgångsvarvtal:
1 ........ 1 300 v/min 4 ....... 2 900 v/min
2 ........ 1 800 v/min 5 ....... 3 500 v/min
3 ........ 2 400 v/min 6 ....... 4 000 v/min
VTC-elektroniken möjliggör en anpassning av
arbetet till materialet samt ett närmast konstant
varvtal även vid belastning.
8.2 Slå PÅ/AV
Hantera alltid maskinen med två händer!
Slå på maskinen först, lägg sedan an
verktyget
mot arbetsstycket.
Försök undvika att maskinen suger upp damm
och spån. Håll maskinen borta från avlagrat
damm när du slår på och av den. När du slagit av
maskinen, lägg inte ifrån dig den förrän motorn
stannat.
Vid kontinuerlig användning fortsätter
maskinen att gå om du tappar den. Håll alltid
maskinen med båda händerna i handtagen, stå
stadigt och koncentrera dig på arbetet.
6. Före första användning
7. Sätta på verktyg
8. Användning
7A
7B
