POLSKI pl
61
rowek. Najpierw wsunąć ślizgacz o największej
średnicy na około 5 mm w zewnętrzny rowek.
Następnie wsunąć ślizgacz o najmniejszej
średnicy w wewnętrzny rowek.
Wskazówka:
nie należy próbować wsuwać obu
ślizgaczy równocześnie w oba rowki, gdyż nie jest
to możliwe. Najpierw należy zacząć od
zewnętrznego ślizgacza, w konsekwencji
wewnętrzny ślizgacz wsunie się sam.
Obracanie:
-Nacisnąć przycisk (1) i obrócić osłonę dłoni w taki
sposób, aby zamknięta strefa skierowana była w
stronę użytkownika.
-Sprawdzić bezpieczeństwo zamocowania:
przycisk (1) musi być zablokowany a osłona nie
może dać się obracać.
Przed każdym przystąpieniem do
przezbrajania: wyciągać wtyczkę przewodu
zasilającego z gniazda wtykowego. Urządzenie
musi być wyłączone i wrzeciono musi być
nieruchome.
7.1 Zakładanie narz
ędzia roboczego
Patrz rysunek b, strona 2
-Obie strony kołnierza oporowego (9) sążne:
kołnierz oporowy (9) należy przyłożyć do
wrzeciona (10) tak, aby większa, pasująca do
narzędzia roboczego (8) średnica kołnierza
skierowana była w górę.
-Przyłożyć narzędzie robocze (8) do kołnierza
oporowego (9). Narzędzie robocze musi
równomiernie przylegać do kołnierza oporowego.
7.2 Mocowanie/odkręcanie nakrętki
mocującej
Mocowanie nakrętki mocującej (7):
Obie strony nakrętki mocującej (7) różnią się
między sobą. Wkręcić nakrętkę mocującą na
wrzeciono (10) w następuj
ący sposób:

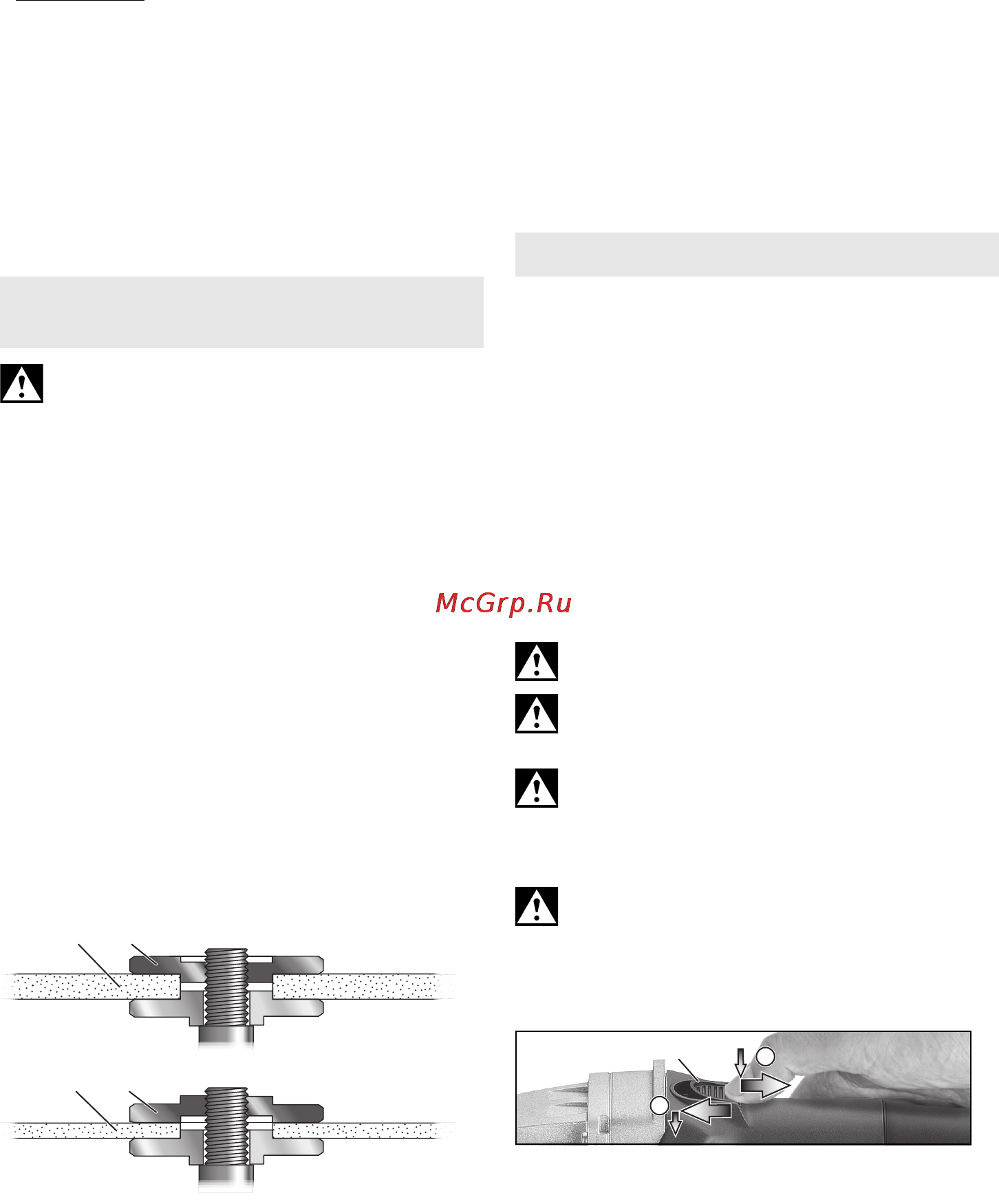

- A) W przypadku grubych narzędzi roboczych
(6 mm):
pierścień oporowy nakrętki mocującej (7)
skierowany jest w dół, aby nakrętka mocująca
mogła zostać bezpiecznie zamocowana na
wrzecionie.
B) W przypadku cienkich narzędzi roboczych
(3 mm):
pierścień oporowy nakrętki mocującej (7)
skierowany jest w górę, aby cienkie narzędzie
robocze mogło zostać bezpiecznie zamocowane.
-Zablokować wrzeciono (10) za pomocą klucza
imbusowego (11). Dociągnąć nakrętkę mocującą
(7) za pomocą klucza dwuotworowego (12)
zgodnie z ruchem wskazówek zegara (patrz
rysunek c, strona 2).
Odkręcanie nakrętki mocującej:
-Zablokować wrzeciono za pomocą klucza
imbusowego (11). Odkręcić nakrętkę mocującą
(7) za pomocą
klucza dwuotworowego (12) w
kierunku przeciwnym do ruchu wskazówek
zegara (patrz rysunek b, strona 2).
8.1 Ustawianie prędkości obrotowej
Pokrętłem nastawczym (5) można wstępnie wybrać
prędkość obrotową i bezstopniowo ją zmieniać.
Ustawienia 1-6 odpowiadają w przybliżeniu
następującym prędkościom obrotowym biegu
luzem:
1 ........ 1300 / min 4 ....... 2900 / min
2 ........ 1800 / min 5 ....... 3500 / min
3 ........ 2400 / min 6 ....... 4000 / min
Układ elektroniczny VTC umożliwia pracę w
zależności od rodzaju materiału i prawie stałą
prędkość obrotową niezależnie od obciążenia.
8.2 Włączanie i wyłączanie
Urządzenie należy prowadzić zawsze obiema
rękami.
Najpierw włączyć urządzenie, a dopiero
potem
dosunąć narzędzie mocowane do
obrabianego elementu.
Należy unikać zasysania dodatkowych pyłów i
wiórów przez urządzenie. Urządzenie należy
włączać i wyłączać z dala od nagromadzonego
pyłu. Po wyłączeniu urządzenie wolno odkładać
dopiero po całkowitym zatrzymaniu się silnika.
Przy włączeniu w trybie ciągłym urządzenie
pracuje w dalej, nawet jeśli zostanie wyrwane
z ręki. Dlatego urządzenie należy zawsze trzymać
oburącz za przewidziane do tego uchwyty, przyjąć
bezpieczną postawę i skoncentrować uwagę na
wykonywanej pracy.
Włączanie: przesunąć przełącznik suwakowy (3) w
przód. W celu włączenia urządzenia w tryb
ciągły nacisnąć następnie przełącznik w dół,
tak aby się zablokował.
Wyłączanie: nacisnąć na tylny koniec przełącznika
suwakowego (3).
8.3 Wskazówki dotyczące pracy urządzenia
Lekko docisnąć urządzenie i przesuwać nad
obrabianą powierzchnią w tę i z powrotem.
7. Zakładanie narzędzia
roboczego
7A
7B
8. Użytkowanie
0
I
3
