РУССКИЙ ru
77
привинтите дополнительную рукоятку с левой
или с правой стороны инструмента.
6.2 Установка защитного кожуха
Работайте только с установленным
защитным кожухом (2).
Установка:
- Нажмите кнопку (1) и удерживайте её в
нажатом положении.
- Вставьте защитный кожух (2) в паз снизу
вверх, как показано на рисунке (см. рисунок
a, с. 2). Сначала следует задвинуть ползунок
большего диаметра примерно
на 5 мм в
наружный паз. Затем задвинуть ползунок
меньшего диаметра во внутренний паз.
Примечание:
не пытайтесь одновременно
задвинуть оба ползунка в оба паза, это не даст
результата. Начинайте с наружного ползунка,
затем последует внутренний.
Поворот:
- Нажмите кнопку (1)и поверните защитный
кожух таким образом, чтобы закрытая зона
была обращена к вам.
- Проверьте прочность посадки: кнопка (1)
должна быть зафиксирована, а защитный
кожух не должен двигаться.
Перед
проведением всех работ по
переналадке вынимайте вилку из розетки.
Инструмент должен находиться в выключенном
состоянии и шпиндель должен быть
неподвижным.
7.1 Установка рабочего инструмента
См. рисунок b на с. 2.
- Две стороны поддерживающего фланца (9)
отличаются друг от друга: установите
поддерживающий фланец (9) на шпиндель
(10) таким образом, чтобы буртик большого
диаметра, подходящий рабочему инструменту
(8), был направлен вверх.
- Установите рабочий инструмент (8) на
поддерживающий фланец (9). Рабочий
инструмент должен равномерно прилегать к
фланцу.
7.2 Крепление/отвинчивание зажимной
гайки

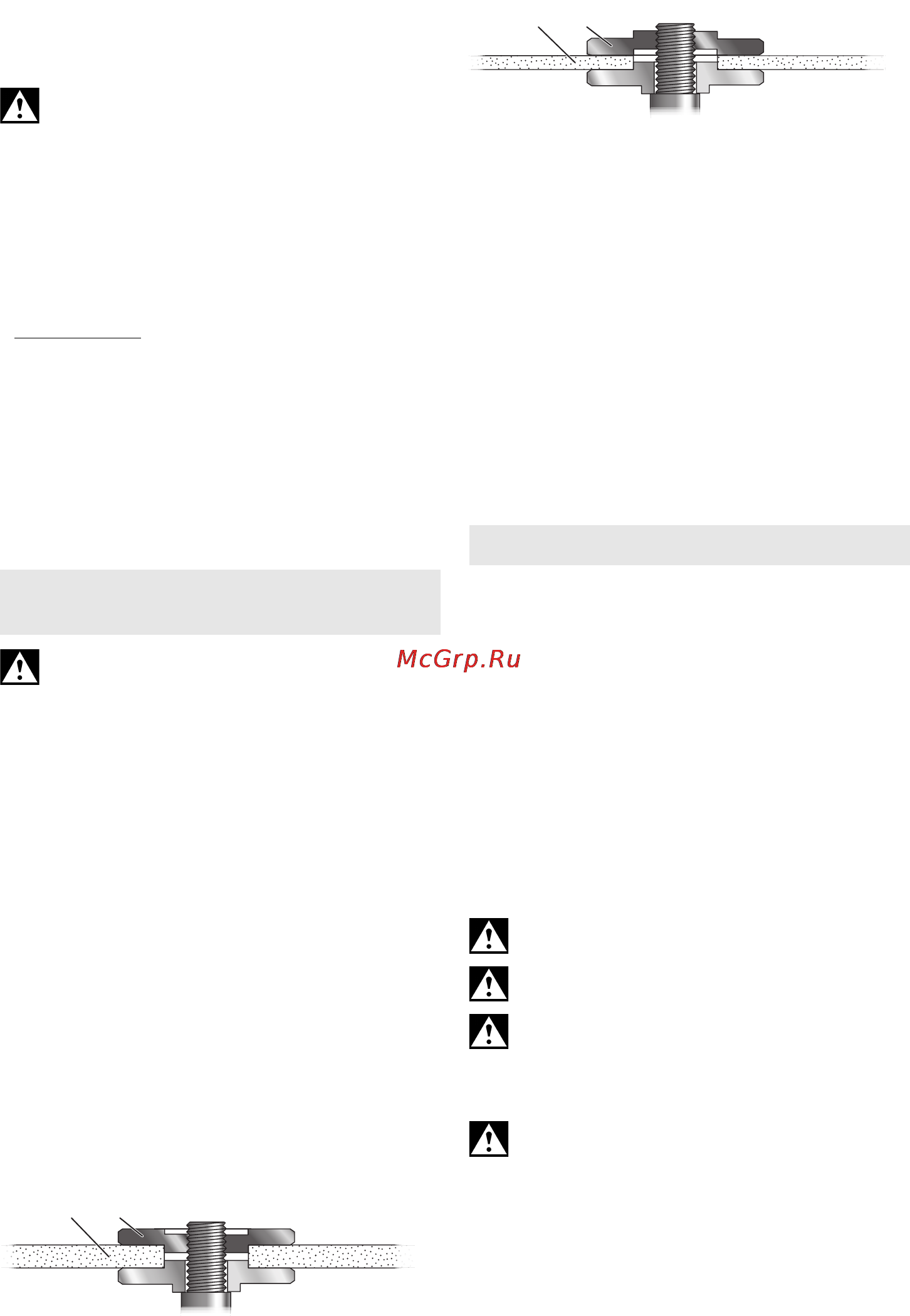

Крепление зажимной гайки (7):
Две стороны зажимной гайки (7) отличаются
друг от друга. Навинтите зажимную гайку на
шпиндель в следующем порядке: (10)
- А) Для толстых (6 мм) рабочих
инструментов:
Буртик зажимной гайки (7) направлен
вниз
для надёжного крепления зажимной гайки.
B) Для тонких (3 мм) рабочих
инструментов:
Буртик зажимной гайки (7) направлен вверх
для надёжного зажима тонкого рабочего
инструмента.
- Застопорите шпиндель (10) ключом с
внутренним шестигранником (11). Затяните
зажимную гайку (7) двухштифтовым ключом
(12) по часовой стрелке (см. рисунок c, с. 2).
Отвинчивание зажимной гайки:
- Застопорите шпиндель ключом с внутренним
шестигранником (11).
Отвинтите зажимную
гайку (7) двухштифтовым ключом (12) против
часовой стрелки (см. рисунок b, с. 2).
8.1 Регулировка частоты вращения
С помощью установочного колёсика (5) можно
выбирать и плавно изменять частоту вращения.
Установки 1–6 соответствуют следующим
значениям частоты вращения без нагрузки:
1 ........ 1300 об/мин 4 ....... 2900 об/мин
2 ........ 1800 об/мин 5 ....... 3500 об/мин
3 ........ 2400 об/мин 6 ....... 4000 об/мин
Электронный блок VTC обеспечивает
оптимальную работу в
зависимости от
обрабатываемого материала и почти
постоянную частоту вращения даже при
нагрузке.
8.2 Включение/выключение
Инструмент необходимо всегда держать
обеими руками.
Подводите инструмент
к обрабатываемой
детали только во включённом состоянии.
Следите за тем, чтобы инструмент не
втягивал излишнюю пыль и опилки. При
включении и выключении держите его
подальше от скопившейся пыли. Не кладите
инструмент до полной остановки двигателя.
В непрерывном режиме
электроинструмент продолжает работать,
даже если он вырвется из руки. Поэтому всегда
крепко держите инструмент двумя руками за
рукоятки, займите устойчивое
положение и
сконцентрируйте всё внимание на
выполняемой работе.
7. Установка рабочего
инструмента
7A
8. Эксплуатация
7B
