POLSKI
57
–Dokręcić śrubę (80) zamocowa-
nia pokrywy ochronnej.

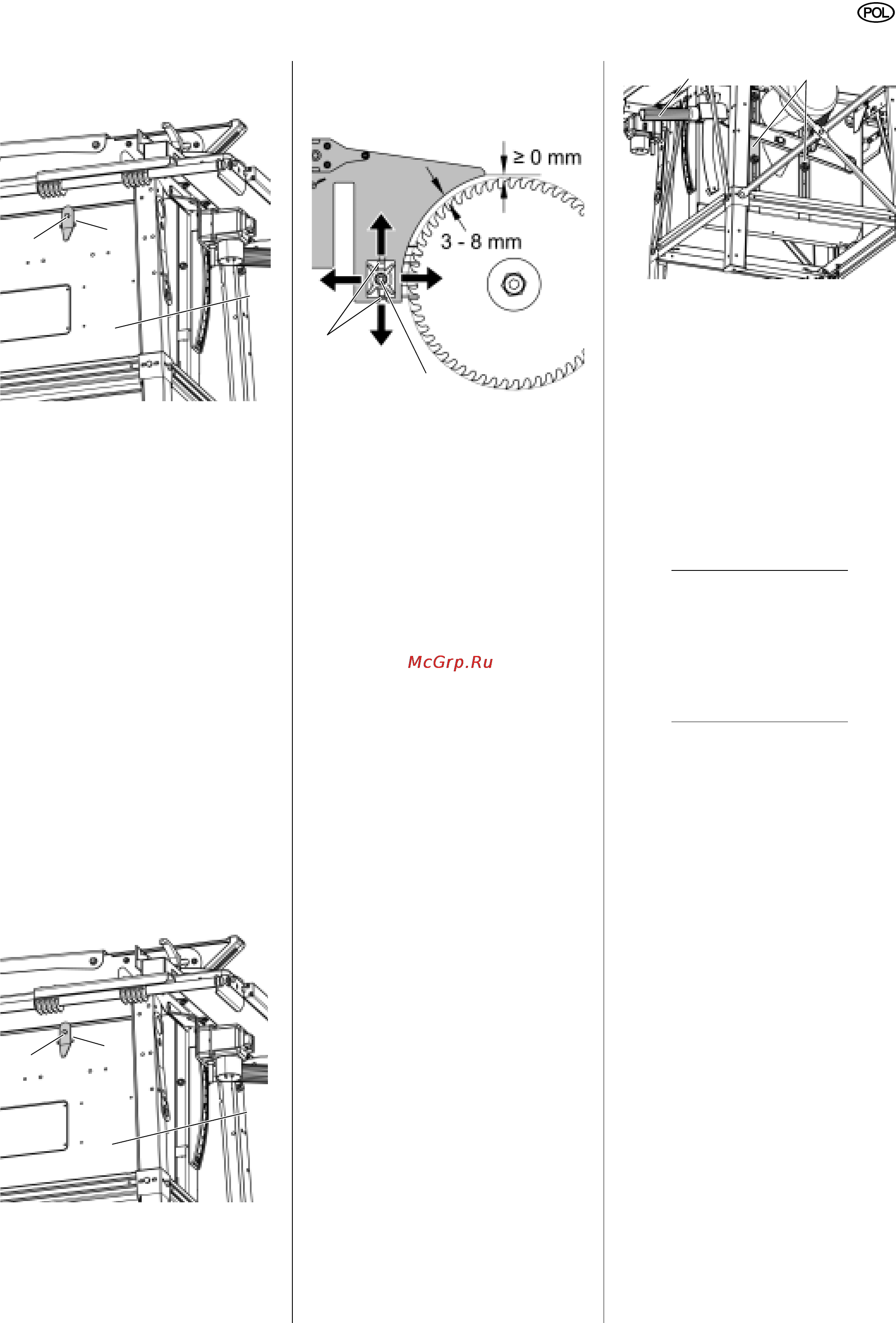

9.2 Ustawianie klina roz-
szczepiającego
3 Wskazówka
Klin rozszczepiający jest
fabrycznie
ustawiany względem piły tarczowej.
Mimo to niezbędne są kontrola i regula-
cja (w razie potrzeby) odległości klina
rozs
zczepiającego od piły tarczowej.
W celu wyrównania klina rozszczepiają-
cego należy n
ajpierw:
1. Opuścić całkowici
e piłę tarczową.
2. Zdjąć osłonę za
bezpieczającą (83)
przy skrzynce na wióry. W tym celu:
–Odkręcić śrubę (81) zamocowa-
nia pokrywy ochronnej (82),
–uchwyt osłony zabezpiec
zającej
obrócić o Ľ obrotu i
– odczepić osłonę zabezpieczają-
cą (83) u góry, poprowadzić ją w
dół i przechować.
Ustawianie odstęp
u od piły tarczo-
wej:
Odstęp po
między zewnętrzną krawę-
dzią piły tarczowej a klinem
rozszcze-
piającym powinien wynosić 3–8 mm.
Klin rozszczepiający musi wystawać
przynajmniej na tyle ze stołu pilarki, co
piła tarczowa.
1. Poluzować o jede
n obrót nakrętkę z
kołnierzem zębatym (Keps) (84) na
uchwycie klina rozszczepiającego.
2. Ustawić od
ległość klina rozszcze-
piającego
od piły tarczowej.
3. Wysokość k
lina rozszczepiającego
dopasować do piły tarczowej.
3 Wskazówka
Podczas dokręcani
a nakrętki z kołnie-
rzem zębatym (Keps) zwrócić uwagę,
aby oba występy (85) na elemencie do-
ciskowym uchwytu klina rozszczepiają-
cego znajdowały s
ię w prowadnicy
uchwytu.
4. Dokręcić nakrętkę z
kołnierzem zę-
batym.
Po ustawieniu ponownie podnieść piłę
tarczową na
odpowiednią wysokość i
zamontować osłonę zabezpieczającą
na skrzynce na wióry.
9.3 Smarowanie zespołu
regulacji wysokości piły
tarczowej
1. Dźwignię (87) obrócić do oporu w
kierunku przeciwnym do ruchu
ws
kazówek zegara, przytrzymać i
podnieść do najwyższego położe-
nia.
2. Posmarować powierzchnie ślizgowe
zespołu regulacji wysokości (86) i
kilkukrotnie podnieść i op
uścić piłę
tarczową, aby równomiernie rozpro-
wadzić smar po powierzchniach
ślizgowych.
9.4 Przechowywanie
urządzenia
ANiebezpieczeństwo!
Należy ta
k przechowywać urządze-
nie,
–aby nie mogło zostać ur
uchomio-
ne przez osoby niepowołan
e i
– by nikt nie mógł się zranić przy
sto
jącym urządzeniu.
A Uwaga!
Nie przechowywać urządzen
ia bez
nadzoru na otwartej przestrzeni lub
w wilgotnym miejscu.
9.5 Konserwacja
Przed każdym uruchomieniem
– Sprawdzić wzrokowo, czy
odle-
głość między piłą ta
rczową a klinem
rozszczepiającym wynosi od 3 do
8 mm.
– Sprawdzić wzrokowo, czy
piła tar-
czowa i klin rozszczepiający leżą w
je
dnej linii.
– Sprawdzić, czy kabel zasilający i
wtyczka nie są uszkodzone; ewen-
tualnie zlecić wykwalifikowanemu
elektrykowi wymianę uszkodzonych
części.
Przy każdy
m wyłączeniu
Sprawdzić, czy
dobieg piły tarczowej
nie trwa dłużej niż 10 sekund. W przy-
padku dłuższego dobiegu należy zwró-
cić się do au
toryzowanego warsztatu!
1 x w miesiącu (przy codziennej eks-
ploatacji)
– Usunąć wióry przy pomocy odku-
rzacza lub pędzel
ka.
79
78
80
81
82
83
84
85
8687
