Daikin FBA50A2VEB [10/28] Подготовка
![Daikin FBA50A2VEB [10/28] Подготовка](/views2/1761031/page10/bga.png)

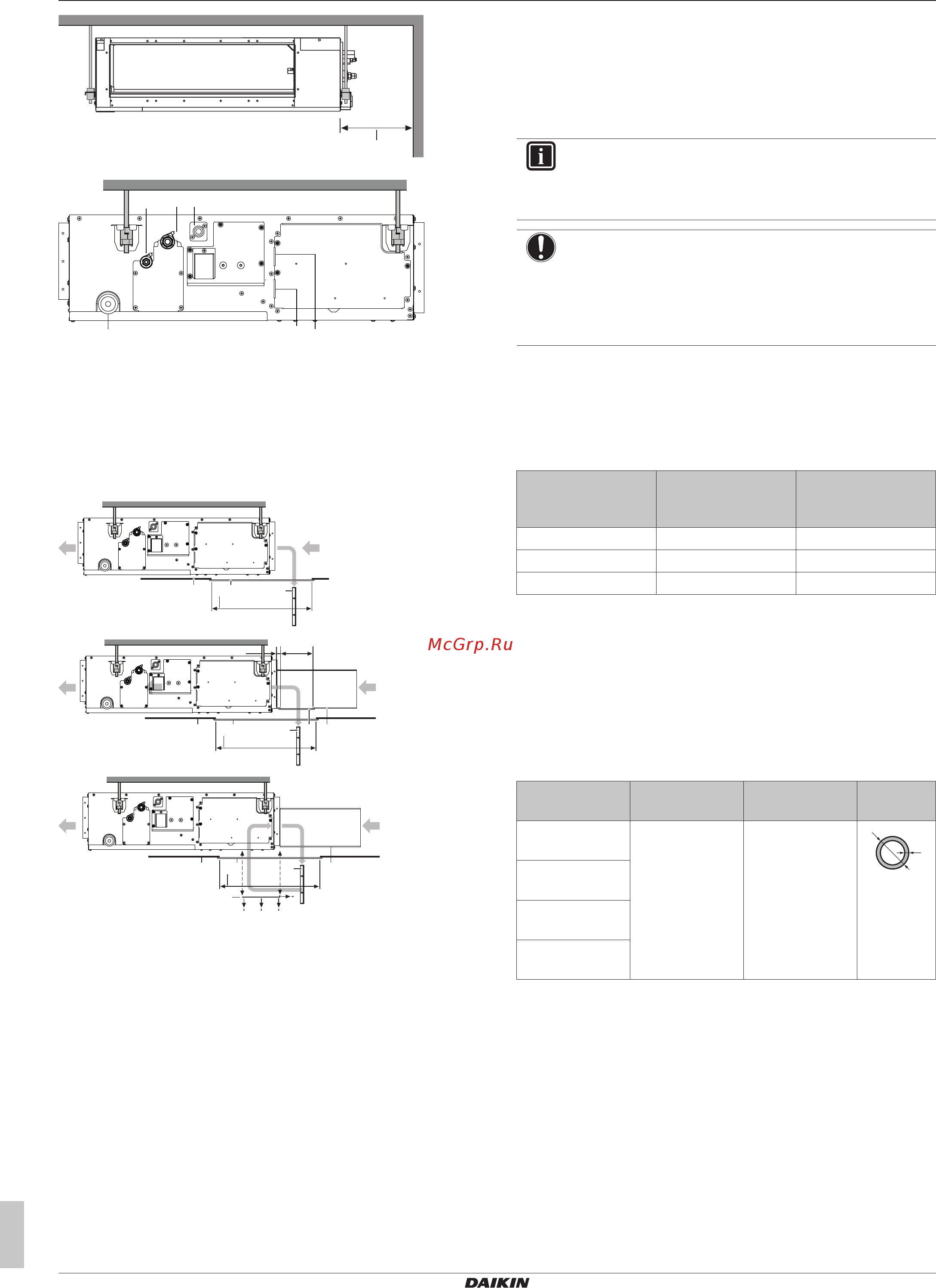

5 Подготовка
Справочное руководство для монтажника
10
FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB
Кондиционеры типа «сплит-система»
4P550955-2A – 2019.08
≥500
a
e d
b
c
fg
a Зона обслуживания
b Сливная трубка
c Порт для подключения кабеля силового
электропитания
d Порт для подключения проводов управления
e Дренажное отверстие, используемое при обслуживании
f Трубопровод газообразного хладагента
g Трубопровод жидкого хладагента
▪ Варианты монтажа:
680
a c
d
b
680
200<45
a b
680
a
e
g
b
A
B
C
c
c
d
d
e
f
A Стандартный вариант с забором воздуха с задней
стороны блока
B Монтаж с подсоединением воздуховода сзади при
наличии отверстия для обслуживания
C Монтаж с подсоединением воздуховода сзади при
отсутствии отверстия для обслуживания
a Поверхность подшивного потолка
b Отверстие в подвесном потолке
c Съемная панель для обслуживания блока
(приобретается по месту установки)
d Воздушный фильтр
e Фильтр воздухозаборника
f Отверстие для обслуживания воздуховода
g Сменная панель
5.3 Подготовка трубопровода
хладагента
5.3.1 Требования к трубопроводам
хладагента
ИНФОРМАЦИЯ
Также изучите меры предосторожности и требования,
содержащиеся в главе “Общие правила техники
безопасности”.
ПРИМЕЧАНИЕ
Трубки и прочие детали, работающие под давлением,
должны быть пригодными к работе с хладагентом.
Используйте бесшовные детали из меди, подвергнутой
фосфорнокислой антиокислительной обработке для
хладагента.
▪ Загрязнение внутренних поверхностей трубок (в том числе
маслами) не должно превышать 30мг/10м.
Диаметр труб для трубопроводов хладагента
Диаметр трубок должен совпадать с диаметром соединений с
наружными блоками:
Класс Трубопровод
жидкого
хладагента L1
Трубопровод
газообразного
хладагента L1
35 Ø6,4 Ø9,5
50+60 Ø6,4 Ø12,7
71~140 Ø9,5 Ø15,9
Материал изготовления труб для
трубопроводов хладагента
▪ Материал изготовления труб: Бесшовная медь,
подвергнутая фосфорнокислой антиокислительной
обработке.
▪ Соединения с накидными гайками: Пользуйтесь деталями
только из отожженного металла.
▪ Степень твердости и толщина стенок:
Наружный
диаметр (Ø)
Степень
твердости
Толщина (t)
(a)
6,4мм (1/4
дюйма)
Отожженная
медь (O)
≥0,8мм
t
Ø
9,5мм (3/8
дюйма)
12,7мм (1/2
дюйма)
15,9мм (5/8
дюйма)
(a)
В зависимости от действующего законодательства и
от максимального рабочего давления блока (см.
значение параметра «PS High» на паспортной
табличке блока) могут потребоваться трубки с
повышенной толщиной стенок.
5.3.2 Изоляция трубопровода хладагента
▪ В качестве изоляционного материала используется
пенополиэтилен:
▪ с коэффициентом теплопередачи от 0,041 до 0,052 Вт/мК
(0,035 - 0,045ккал/мч°C)
▪ с теплостойкостью не менее 120°C
▪ Толщина изоляции
