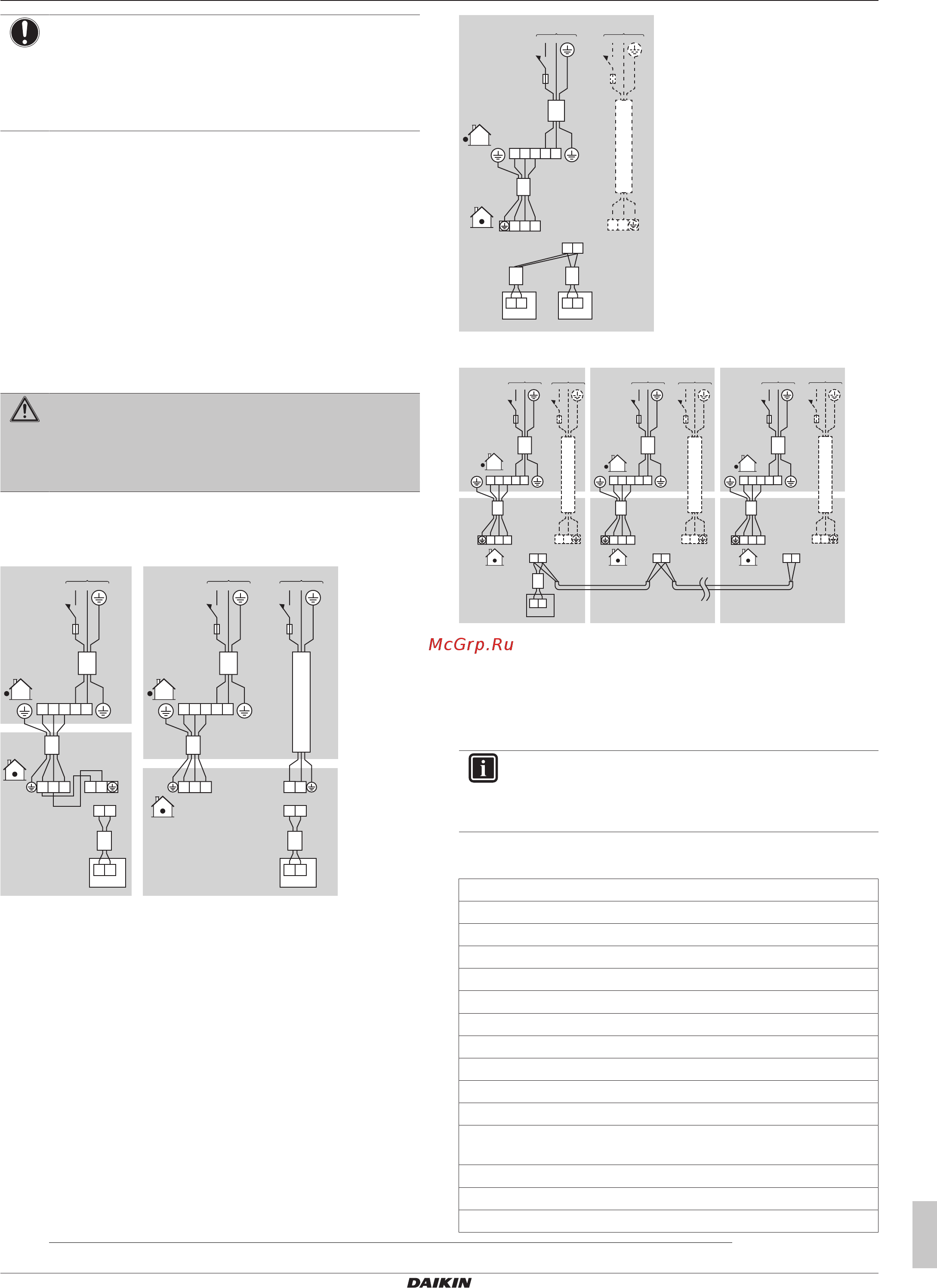

6 Монтаж
Справочное руководство для монтажника
19
FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB
Кондиционеры типа «сплит-система»
4P550955-2A – 2019.08
ПРИМЕЧАНИЕ
Обеспечьте раздельную прокладку линий
электропитания и управления. Электропроводка
управления и электропроводка питания могут
пересекаться, но НЕ должны быть проложены
параллельно.
1 Снимите сервисную крышку.
2 Кабель пользовательского интерфейса: Проложив
кабель через монтажную раму, подсоедините его к
клеммной колодке и закрепите кабельной стяжкой.
3 Соединительный кабель (внутренний↔наружный блоки):
Проложив кабель через монтажную раму, подсоедините его
к клеммной колодке (проследите за совпадением номеров с
цифрами на наружном блоке и за подсоединением к
«земле») и закрепите кабельной стяжкой.
4 Разделив малое уплотнение (в комплекте
принадлежностей), оберните им кабели во избежание
проникновения воды в блок. Плотно заделайте все зазоры
во избежание проникновения в систему насекомых.
ПРЕДУПРЕЖДЕНИЕ
Примите адекватные меры по недопущению попадания
в агрегат мелких животных. При контакте мелких
животных с электрическими деталями возможны сбои в
работе блока, задымление или возгорание.
5 Установите крышку для техобслуживания на место.
▪ Работа 1 внутреннего блока с 1 пользовательским
интерфейсом.
1 2 3
a a a
b
c
1 2 3
P
1
P
2
P
1
P
2
d
1 2
L N
3
b
c
b
c
1 2 3
P
1
P
2
P
1
P
2
d
L N L N
L N
▪ Работа с 2 пользовательскими интерфейсами
(1)
1 2 3
b
c
1 2 3
P
1
P
2
P
1
P
2
P
1
P
2
d d
a
L N
b
c
a
L N
▪ Групповое управление
(1)
b
c
P
1
P
2
d
P
1
P
2
P
1
P
2
P
1
P
2
a
1 2 3 L N
1 2 3
1 2 3 L N
1 2 3
1 2 3 L N
1 2 3
b
c
a
b
c
a
b
c
a
b
c
a
b
c
a
L N
L N
L N
a Электропитание
b Главный выключатель
c Плавкий предохранитель
d Пользовательский интерфейс
▪ Главный блок: При групповом управлении работой системы,
состоящей из нескольких разнотипных блоков, убедитесь в
подключении проводки управления.
ИНФОРМАЦИЯ
Если управление групповое, то выделять отдельный
адрес внутреннему блоку не нужно. Адрес
автоматически выделяется при включении питания.
▪ Подключение проводки электропитания по отдельности
допустимо только в следующих сочетаниях:
1×FBA35A + RXS35L или RXM35M
2×FBA35A + RZAG71N7Y1B
3×FBA35A + RZAG100N7Y1B или RZAG71N7Y1B
4×FBA35A + RZAG125/140N7Y1B или RZAG100N7Y1B
2×FBA50A + RZAG100N7Y1B или RZAG71N7Y1B
3×FBA50A + RZAG125/140N7Y1B или RZAG100N7Y1B
4×FBA50A + RZQ200C или RZA200D
2×FBA60A + RR100/125B или RQ100/125B или RZAG125N7Y1B
3×FBA60A + RZQ200C или RZA200D
4×FBA60A + RZQ200C или RZA250D
1×FBA71A + RZAG71N7Y1B
2×FBA71A + RR100/125B или RQ100/125B или RZAG140N7Y1B
или RZAG125N7Y1B или RZAG100N7Y1B
3×FBA71A + RZQ200C или RZA200D
1×FBA100A + RZAG100N7Y1B или RZAG71N7Y1B
2×FBA100A + RZQ200C или RZA200D
(1)
Пунктиром обозначен отдельный источник электропитания.
