6 Монтаж
Справочное руководство для монтажника
17
FBA35~140A2VEB9 + FBA35~71A2VEB9 + ADEA35~125A2VEB
Кондиционеры типа «сплит-система»
4P550955-2A – 2019.08

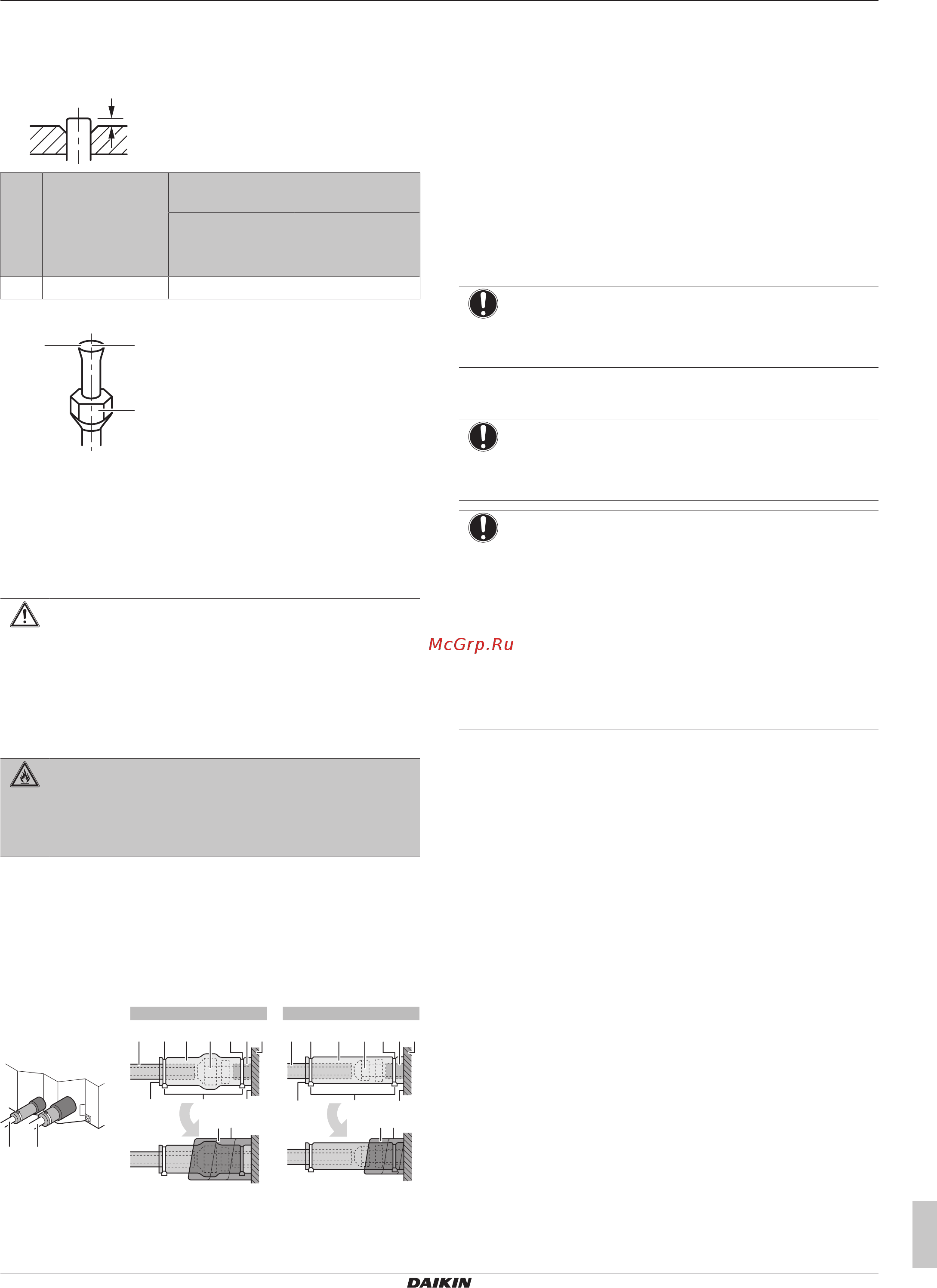

3 Сняв с запорного клапана накидную гайку, накиньте ее на
трубу.
4 Развальцуйте трубу. Установите точно так, как показано на
рисунке ниже.
A
Вальцовочный
инструмент для
хладагента
R410A или R32
(зажимного типа)
Обычный вальцовочный
инструмент
Зажимного типа
(типа Ridgid)
С крыльчатой
гайкой
(типа Imperial)
A 0~0,5мм 1,0~1,5мм 1,5~2,0мм
5 Проверьте, правильно ли сделана развальцовка.
a b
c
a На внутренней поверхности раструба НЕ должно быть
трещин.
b Конец трубы ДОЛЖЕН быть развальцован равномерно
по правильному кругу.
c Проверьте, установлена ли накидная гайка.
6.3.6 Соединение трубопровода хладагента
с внутренним агрегатом
ПРЕДОСТЕРЕЖЕНИЕ
Трубопровод хладагента и его элементы монтируются
в таком положении, в котором они не подвергаются
воздействию вызывающих коррозию веществ, если
только конструкционные элементы, содержащие
хладагент, не изготовлены из коррозионно-стойких
материалов или не защищены подходящим способом
от коррозии.
ПРЕДУПРЕЖДЕНИЕ: ВОСПЛАМЕНЯЮЩИЙСЯ
МАТЕРИАЛ
Залитый в блок хладагент R32 (если применяется
именно он) умеренно горюч. Тип хладагента
указывается в характеристиках наружного блока.
Длина трубопровода. Трубопровод хладагента должен быть
как можно короче.
Соединения с накидными гайками. Трубопровод
хладагента подсоединяется к блоку с помощью соединений с
накидными гайками.
Изоляция. Изоляция трубопровода хладагента внутреннего
блока выполняется в следующем порядке:
A B
a dc e fb b
a dc e fb b
2
4
3
g
1
23
4
g
AB
1
A Трубопровод газообразного хладагента
B Трубопровод жидкого хладагента
a Изоляционный материал (приобретается на месте)
b Кабельная стяжка (принадлежность)
c Изоляторы: большого размера (трубопровод
газообразного хладагента), малого размера
(трубопровод жидкого хладагента) (в комплекте
принадлежностей)
d Накидная гайка (закреплена на блоке)
e Соединение трубопровода хладагента (с блоком)
f Блок
g Уплотнительные подушки: среднего размера 1
(трубопровод газообразного хладагента), среднего
размера 2 (трубопровод жидкого хладагента) (в
комплекте принадлежностей)
1 Заделайте швы в изоляционном материале.
2 Закрепите на основании блока.
3 Затяните кабельные стяжки на изоляционном
материале.
4 Оберните уплотнительную подушку от основания блока
до верха накидной гайки.
ПРИМЕЧАНИЕ
Проверьте, полностью ли заизолирован трубопровод
хладагента. Любые открытые трубы подвержены
образованию конденсата.
6.3.7 Проверка на утечки
ПРИМЕЧАНИЕ
НЕ превышайте максимальное рабочее давление
блока (см. параметр PS High на паспортной табличке
блока).
ПРИМЕЧАНИЕ
Обязательно используйте раствор для проведения
пробы на образование пузырей, рекомендованный
вашим поставщиком. Не используйте мыльный
водяной раствор, который может вызвать
растрескивание накидных гаек мыльном водяном
растворе может содержаться соль, которая впитывает
влагу, замерзающую при охлаждении трубопроводов) и
привести к коррозии конических соединений
мыльном водяном растворе может содержаться
аммиак, который вызовет коррозионный эффект между
латунной накидной гайкой и медным раструбом).
1 Заправьте систему азотом до давления не менее 200 кПа
(2 бар). Для выявления незначительных утечек
рекомендуется довести давление до 3000кПа (30бар).
2 Проверьте систему на герметичность, нанеся раствор для
проведения пробы на образование пузырей на все трубные
соединения.
3 Выпустите весь азот.
6.4 Подключение электропроводки
6.4.1 Подсоединение электропроводки
Типовая последовательность действий
Подключение электропроводки, как правило, подразделяется на
следующие этапы:
1 Проверка системы энергоснабжения на соответствие
электрическим характеристикам блоков.
2 Подключение электропроводки к наружному блоку.
3 Подключение электропроводки к внутреннему блоку.
4 Подключение сетевого электропитания.
